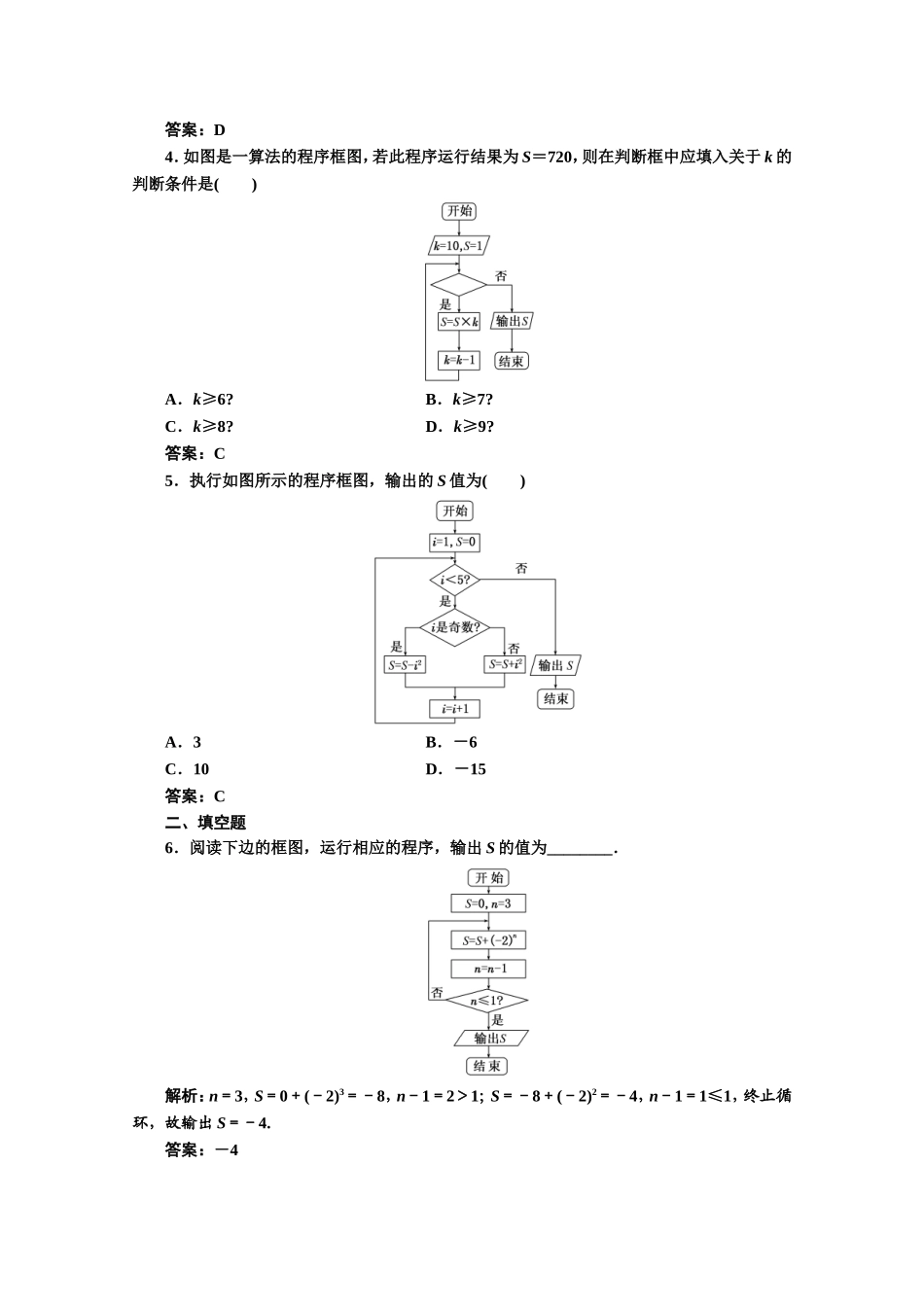

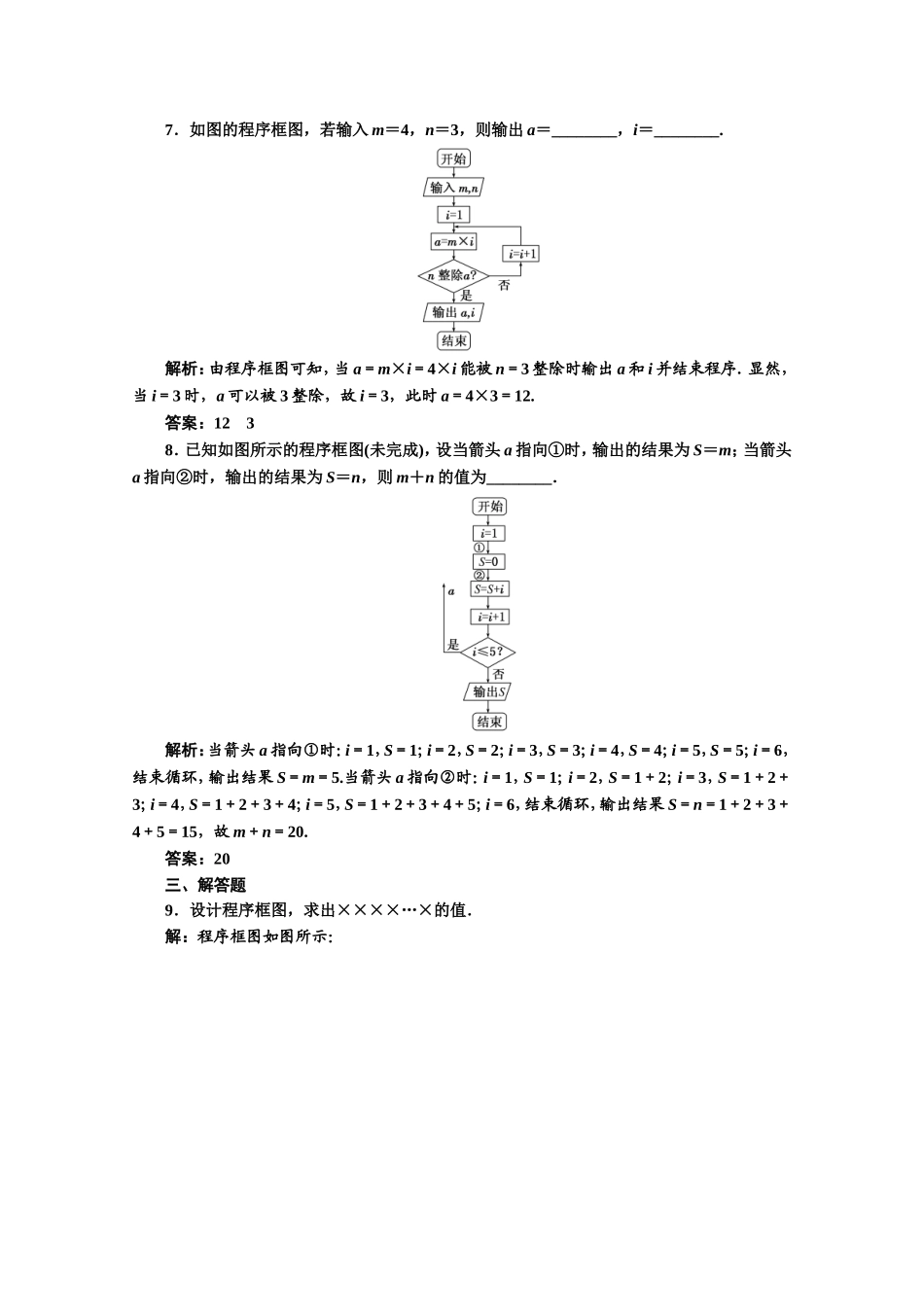

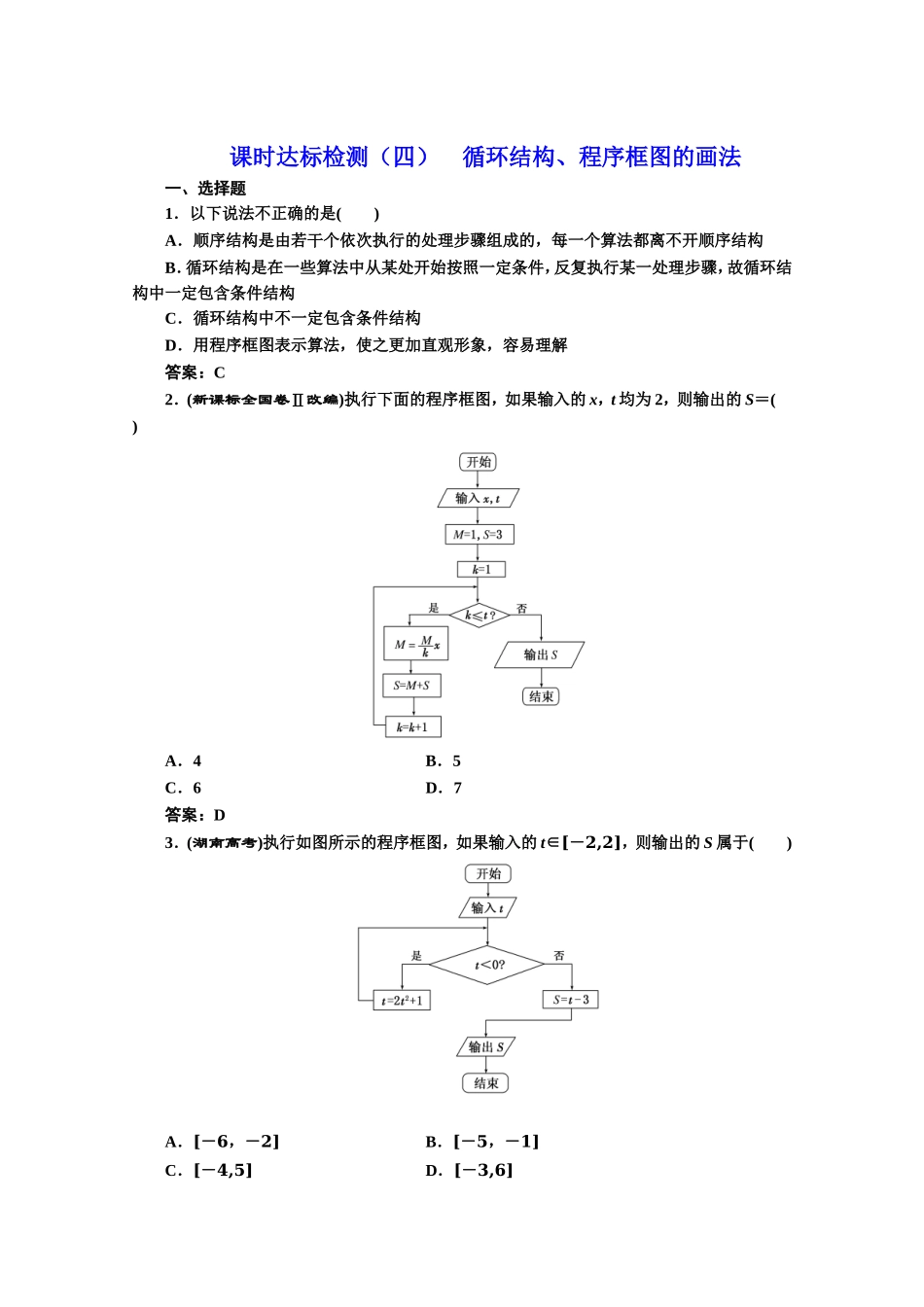

课时达标检测（四）循环结构、程序框图的画法一、选择题1．以下说法不正确的是()A．顺序结构是由若干个依次执行的处理步骤组成的，每一个算法都离不开顺序结构B．循环结构是在一些算法中从某处开始按照一定条件，反复执行某一处理步骤，故循环结构中一定包含条件结构C．循环结构中不一定包含条件结构D．用程序框图表示算法，使之更加直观形象，容易理解答案：C2．(新课标全国卷Ⅱ改编)执行下面的程序框图，如果输入的x，t均为2，则输出的S＝()A．4B．5C．6D．7答案：D3．(湖南高考)执行如图所示的程序框图，如果输入的t∈[－2,2]，则输出的S属于()A．[－6，－2]B．[－5，－1]C．[－4,5]D．[－3,6]答案：D4．如图是一算法的程序框图，若此程序运行结果为S＝720，则在判断框中应填入关于k的判断条件是()A．k≥6?B．k≥7?C．k≥8?D．k≥9?答案：C5．执行如图所示的程序框图，输出的S值为()A．3B．－6C．10D．－15答案：C二、填空题6．阅读下边的框图，运行相应的程序，输出S的值为________．解析：n＝3，S＝0＋(－2)3＝－8，n－1＝2＞1；S＝－8＋(－2)2＝－4，n－1＝1≤1，终止循环，故输出S＝－4.答案：－47．如图的程序框图，若输入m＝4，n＝3，则输出a＝________，i＝________.解析：由程序框图可知，当a＝m×i＝4×i能被n＝3整除时输出a和i并结束程序．显然，当i＝3时，a可以被3整除，故i＝3，此时a＝4×3＝12.答案：1238．已知如图所示的程序框图(未完成)，设当箭头a指向①时，输出的结果为S＝m；当箭头a指向②时，输出的结果为S＝n，则m＋n的值为________．解析：当箭头a指向①时：i＝1，S＝1；i＝2，S＝2；i＝3，S＝3；i＝4，S＝4；i＝5，S＝5；i＝6，结束循环，输出结果S＝m＝5.当箭头a指向②时：i＝1，S＝1；i＝2，S＝1＋2；i＝3，S＝1＋2＋3；i＝4，S＝1＋2＋3＋4；i＝5，S＝1＋2＋3＋4＋5；i＝6，结束循环，输出结果S＝n＝1＋2＋3＋4＋5＝15，故m＋n＝20.答案：20三、解答题9．设计程序框图，求出××××…×的值．解：程序框图如图所示：10．以下是某次考试中某班15名同学的数学成绩：72,91,58,63,84,88,90,55,61,73,64，77,82,94,60.画出求80分以上的同学的平均分的程序框图．解：程序框图如图所示：
