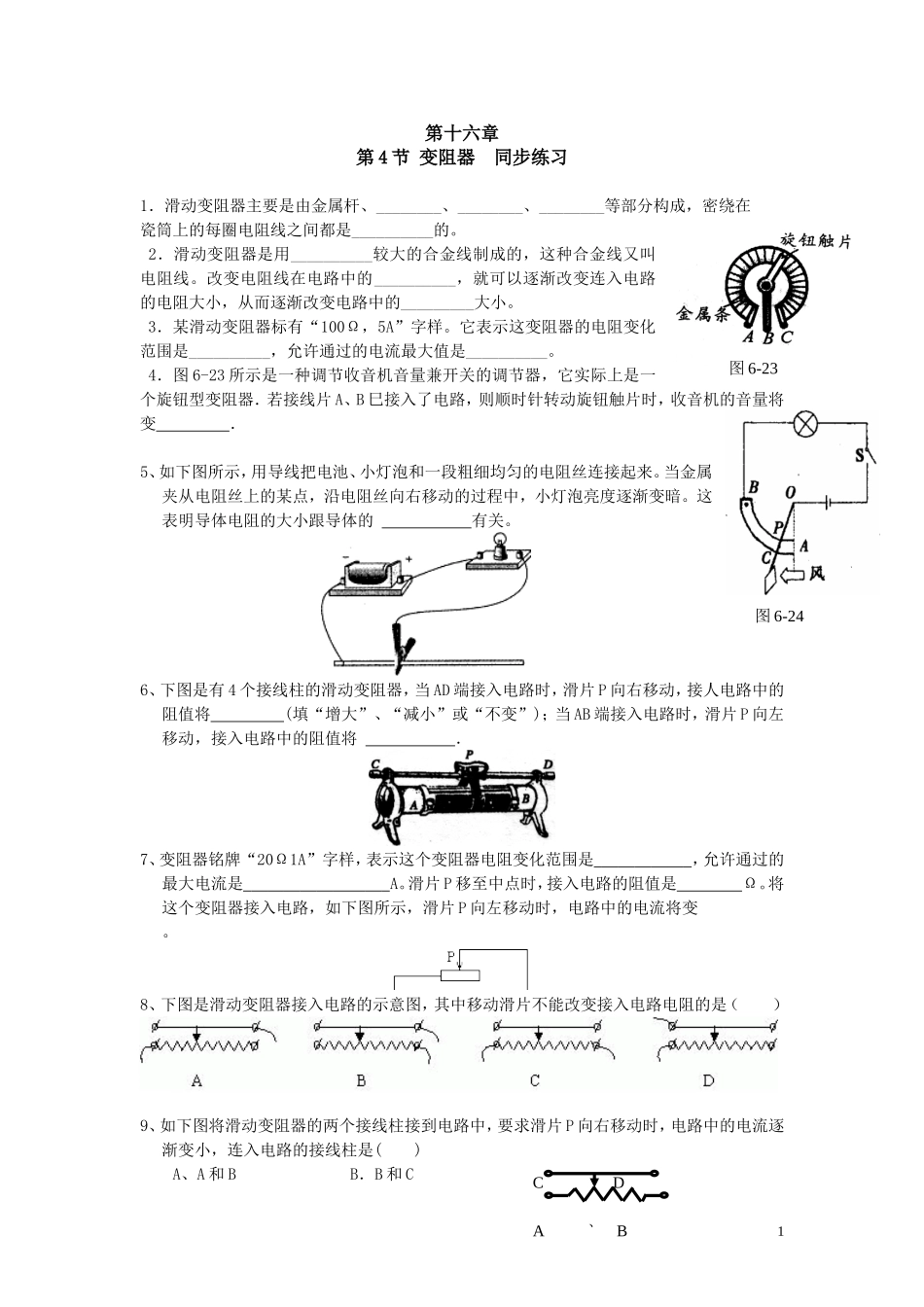

第十六章第4节变阻器同步练习1．滑动变阻器主要是由金属杆、________、________、________等部分构成，密绕在瓷筒上的每圈电阻线之间都是__________的。21世纪教育网版权所有2．滑动变阻器是用__________较大的合金线制成的，这种合金线又叫电阻线。改变电阻线在电路中的__________，就可以逐渐改变连入电路的电阻大小，从而逐渐改变电路中的_________大小。21教育网3．某滑动变阻器标有“100Ω，5A”字样。它表示这变阻器的电阻变化范围是__________，允许通过的电流最大值是__________。21·cn·jy·com4．图6-23所示是一种调节收音机音量兼开关的调节器，它实际上是一个旋钮型变阻器．若接线片A、B巳接入了电路，则顺时针转动旋钮触片时，收音机的音量将变．www.21-cn-jy.com5、如下图所示，用导线把电池、小灯泡和一段粗细均匀的电阻丝连接起来。当金属夹从电阻丝上的某点，沿电阻丝向右移动的过程中，小灯泡亮度逐渐变暗。这表明导体电阻的大小跟导体的有关。2·1·c·n·j·y6、下图是有4个接线柱的滑动变阻器，当AD端接入电路时，滑片P向右移动，接人电路中的阻值将(填“增大”、“减小”或“不变”)；当AB端接入电路时，滑片P向左移动，接入电路中的阻值将．21·世纪*教育网7、变阻器铭牌“20Ω1A”字样，表示这个变阻器电阻变化范围是，允许通过的最大电流是A。滑片P移至中点时，接入电路的阻值是Ω。将这个变阻器接入电路，如下图所示，滑片P向左移动时，电路中的电流将变。www-2-1-cnjy-com8、下图是滑动变阻器接入电路的示意图，其中移动滑片不能改变接入电路电阻的是（）9、如下图将滑动变阻器的两个接线柱接到电路中，要求滑片P向右移动时，电路中的电流逐渐变小，连入电路的接线柱是()21cnjy.comA、A和BB．B和C1CDAB、图6-23图6-24C．B和DD．A和D10、滑动变阻器的结构如下图所示，将滑动变阻器接入电路中，其中使用不正确的是（）11、如下图所示，闭合开关s，滑动变阻器的滑片P向右移动时，电流表的示数将()A．变大B．变小C．不变D．无法确定12、下图为小阳同学自制的一种测定油箱内油量多少及油量变化情况的装置，其中电源电压保持不变，R是滑动变阻器，它的金属滑片是金属杠杆的一端，小阳同学在装置中使用了一只电压表（图中没有画出），通过观察电压表示数，可以了解油量情况。你认为电压表应该接在图中的两点之间，按照你的接法请回答：当油箱中油量减少时，电压表的示数将（填“增大”或“减小”）【来源：21·世纪·教育·网...
