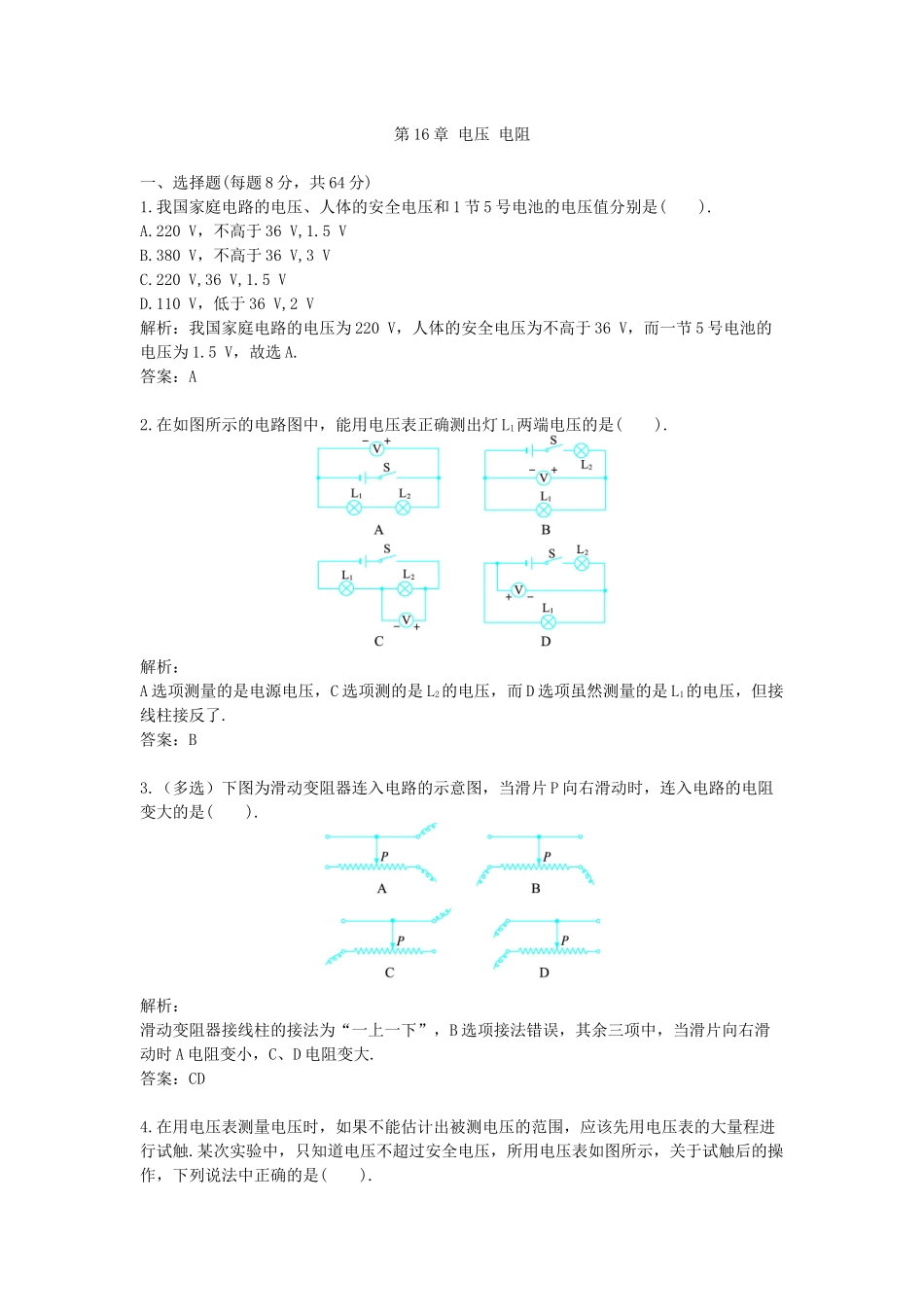

第16章电压电阻一、选择题(每题8分，共64分)1.我国家庭电路的电压、人体的安全电压和1节5号电池的电压值分别是().A.220V，不高于36V,1.5VB.380V，不高于36V,3VC.220V,36V,1.5VD.110V，低于36V,2V解析：我国家庭电路的电压为220V，人体的安全电压为不高于36V，而一节5号电池的电压为1.5V，故选A.答案：A2.在如图所示的电路图中，能用电压表正确测出灯L1两端电压的是().解析：A选项测量的是电源电压，C选项测的是L2的电压，而D选项虽然测量的是L1的电压，但接线柱接反了.答案：B3.（多选）下图为滑动变阻器连入电路的示意图，当滑片P向右滑动时，连入电路的电阻变大的是().解析：滑动变阻器接线柱的接法为“一上一下”，B选项接法错误，其余三项中，当滑片向右滑动时A电阻变小，C、D电阻变大.答案：CD4.在用电压表测量电压时，如果不能估计出被测电压的范围，应该先用电压表的大量程进行试触.某次实验中，只知道电压不超过安全电压，所用电压表如图所示，关于试触后的操作，下列说法中正确的是().A.如果示数大于15V，则需调换接线柱重新试触B.如果示数大于15V，则必须换用另一个量程更大的电压表C.如果示数在3V与15V之间，则需调换接线柱重新试触D.如果示数小于3V，则必须换用另一个量程更小的电压表解析：电压表与电流表试触就是为了检验量程是否合适的，如果试触的结果比量程大，就应该换用更大的量程，故选B.答案：B5.(福州中考)如图所示电路，当开关S闭合后，L1、L2均能发光，电流表、电压表均有示数.过一会儿，灯都不发光，电流表、电压表的示数均为零，可能发生的故障是().A.L1灯丝断了B.L1短路C.L2灯丝断了D.L2短路解析：L1灯丝断了，两灯都不发光，电流表、电压表的示数均为零，A正确；L1短路时，L1不发光，L2发光，电流表、电压表均有示数，B错；L2灯丝断了，L1、L2均不发光，电流表示数为零，电压表有示数，C错；L2短路时，L1发光，L2不发光，电流表有示数，电压表示数为零，D错.答案：A6.如图所示，L1和L2是两只相同的小灯泡，a、b是电流表或电压表.闭合开关S后，若两灯都能发光，则().A.a、b均为电流表B.a、b均为电压表C.a为电流表，b为电压表D.a为电压表，b为电流表解析：从题中电路图可以看出，电流从正极流出后到达两灯之间，故两灯并联，若使两灯均能正常发光，则只能是a为电流表，b为电压表.答案：C7.(桂林中考)如图所示的电路中，各个元件均能正常工作.当开关闭合后，下列说法正确的是().A.两表指针有明显偏转B.两表指针几乎不动C....
