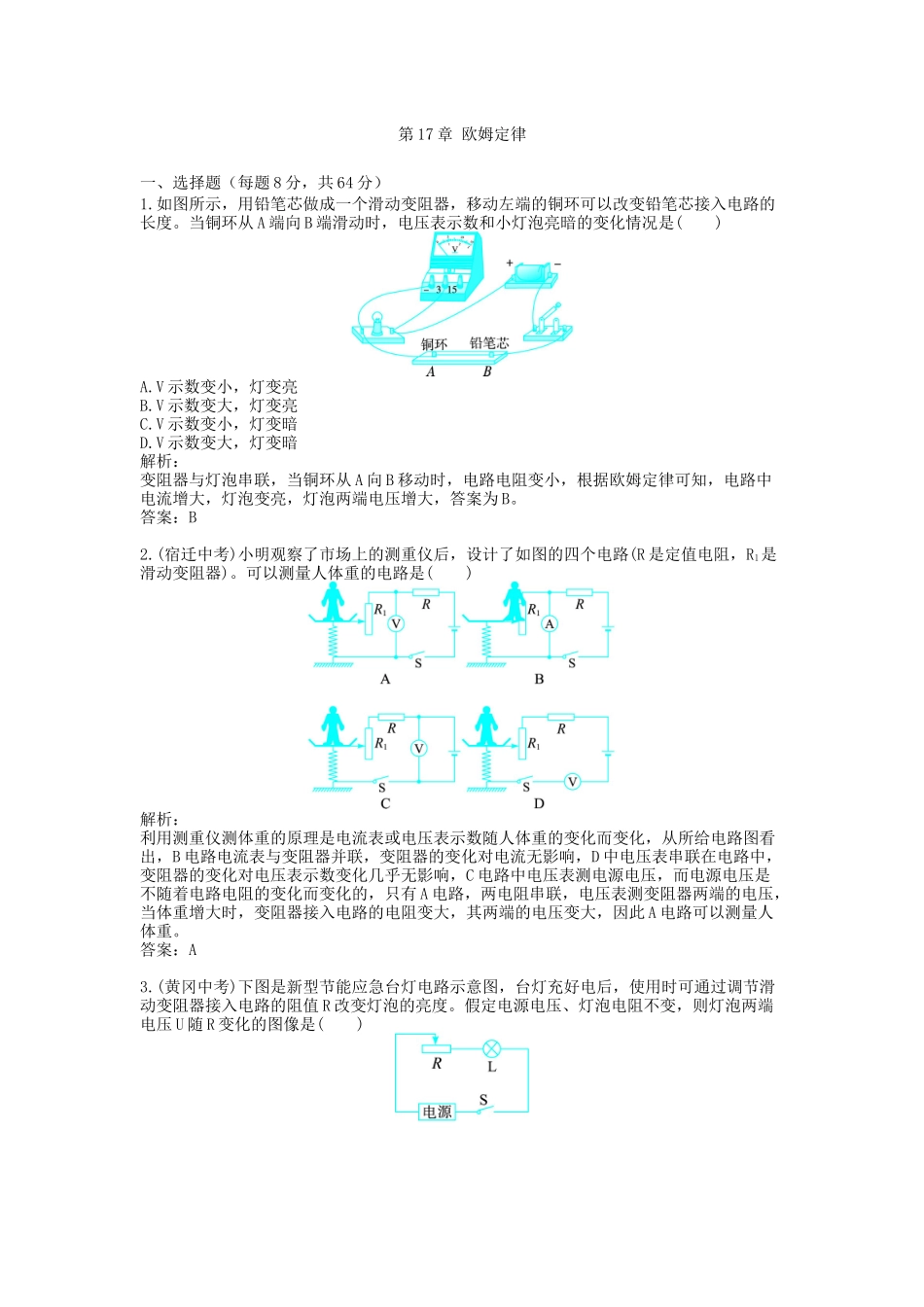

第17章欧姆定律一、选择题（每题8分，共64分）1.如图所示，用铅笔芯做成一个滑动变阻器，移动左端的铜环可以改变铅笔芯接入电路的长度。当铜环从A端向B端滑动时，电压表示数和小灯泡亮暗的变化情况是()A.V示数变小，灯变亮B.V示数变大，灯变亮C.V示数变小，灯变暗D.V示数变大，灯变暗解析：变阻器与灯泡串联，当铜环从A向B移动时，电路电阻变小，根据欧姆定律可知，电路中电流增大，灯泡变亮，灯泡两端电压增大，答案为B。答案：B2.(宿迁中考)小明观察了市场上的测重仪后，设计了如图的四个电路(R是定值电阻，R1是滑动变阻器)。可以测量人体重的电路是()解析：利用测重仪测体重的原理是电流表或电压表示数随人体重的变化而变化，从所给电路图看出，B电路电流表与变阻器并联，变阻器的变化对电流无影响，D中电压表串联在电路中，变阻器的变化对电压表示数变化几乎无影响，C电路中电压表测电源电压，而电源电压是不随着电路电阻的变化而变化的，只有A电路，两电阻串联，电压表测变阻器两端的电压，当体重增大时，变阻器接入电路的电阻变大，其两端的电压变大，因此A电路可以测量人体重。答案：A3.(黄冈中考)下图是新型节能应急台灯电路示意图，台灯充好电后，使用时可通过调节滑动变阻器接入电路的阻值R改变灯泡的亮度。假定电源电压、灯泡电阻不变，则灯泡两端电压U随R变化的图像是()解析：根据欧姆定律公式的推导式得灯泡两端的电压，电源电压U和灯泡的电阻RL不变，当滑动变阻器电阻R增大时，灯泡两端的电压UL减小，但又不成正比例减小，故能正确反映灯泡两端的电压UL随滑动变阻器电阻R变化的图像是C。答案：C4.(成都中考)在如图所示的电路中，闭合开关S，让开关S1和S2断开，调节滑动变阻器的滑片P，使其位于变阻器的最左端处，此时灯泡L恰好正常发光，电流表A和电压表V均有示数。已知变阻器的总电阻大于灯泡L的电阻，以下判断正确的是()A.若保持S1和S2断开，让P缓慢向右滑动，灯泡L有可能被烧毁B.若保持P在a处不动，S1仍断开，闭合S2后，电流表和电压表示数均不变C.若保持P在a处不动，S1仍断开，闭合S2后，电流表和电压表示数将变大D.若保持S2断开，将P移至变阻器最右端b，再闭合S1后，电流表和电压表均仍有示数解析：闭合开关S，让开关S1和S2断开，此时滑动变阻器和灯泡L串联，滑动变阻器接入电路中的电阻是零，若保持S1和S2断开，让P缓慢向右滑动，滑动变阻器接入电路中的电阻增大，电路中的电流减小，灯泡L不会被烧毁，A错；若保持P在a处不动，...
