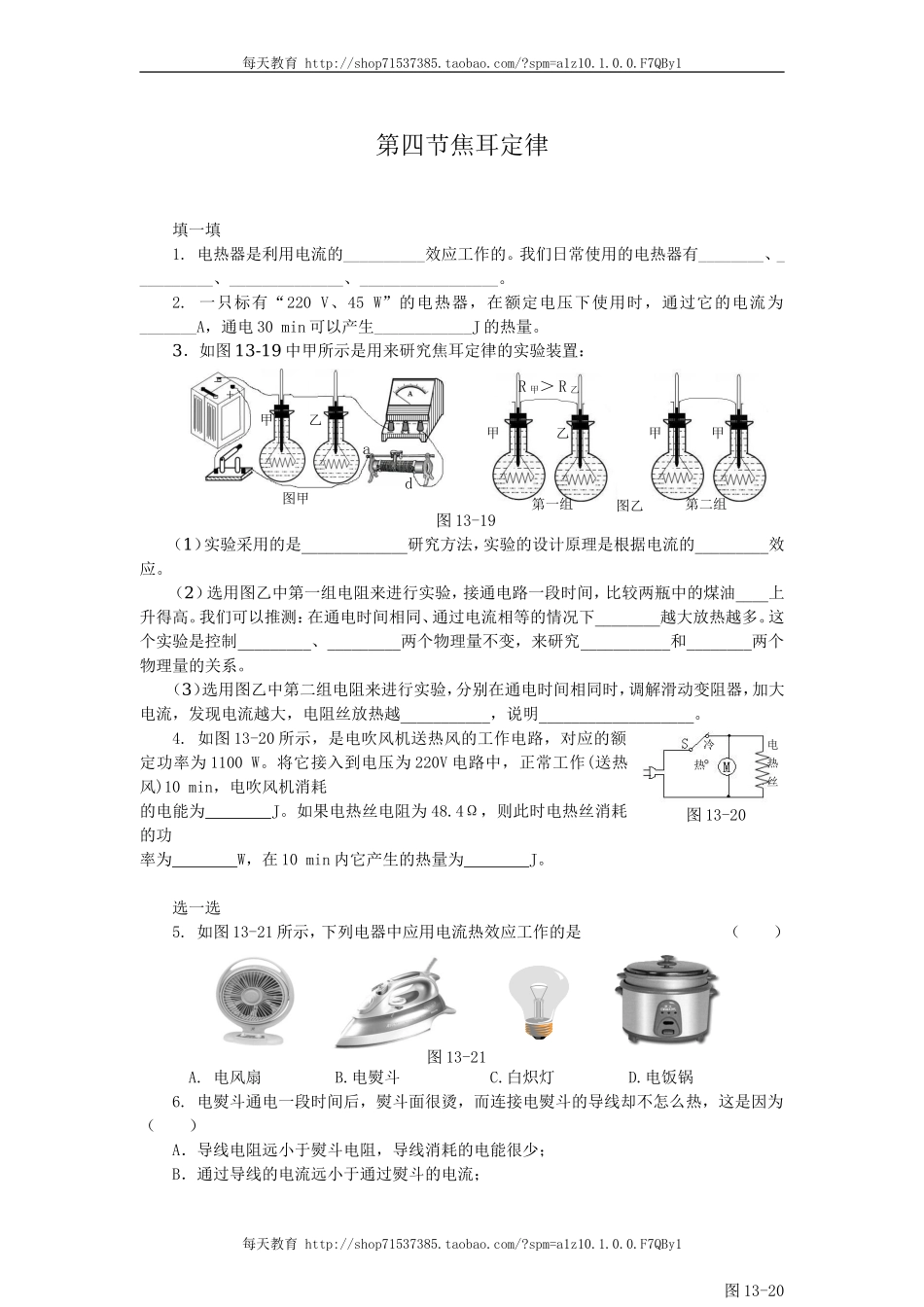

+甲乙ad+-图甲甲乙甲甲R甲＞R乙第一组第二组图乙每天教育http://shop71537385.taobao.com/?spm=a1z10.1.0.0.F7QBy1第四节焦耳定律填一填1.电热器是利用电流的__________效应工作的。我们日常使用的电热器有________、__________、______________、_________________。2.一只标有“220V、45W”的电热器，在额定电压下使用时，通过它的电流为_______A，通电30min可以产生____________J的热量。3．如图13-19中甲所示是用来研究焦耳定律的实验装置：图13-19（1）实验采用的是_____________研究方法，实验的设计原理是根据电流的_________效应。（2）选用图乙中第一组电阻来进行实验，接通电路一段时间，比较两瓶中的煤油____上升得高。我们可以推测：在通电时间相同、通过电流相等的情况下________越大放热越多。这个实验是控制_________、_________两个物理量不变，来研究___________和________两个物理量的关系。（3）选用图乙中第二组电阻来进行实验，分别在通电时间相同时，调解滑动变阻器，加大电流，发现电流越大，电阻丝放热越___________，说明___________________。4.如图13-20所示，是电吹风机送热风的工作电路，对应的额定功率为1100W。将它接入到电压为220V电路中，正常工作(送热风)10min，电吹风机消耗的电能为J。如果电热丝电阻为48.4Ω，则此时电热丝消耗的功率为W，在10min内它产生的热量为J。选一选5.如图13-21所示，下列电器中应用电流热效应工作的是（）A.电风扇B.电熨斗C.白炽灯D.电饭锅6.电熨斗通电一段时间后，熨斗面很烫，而连接电熨斗的导线却不怎么热，这是因为（）A．导线电阻远小于熨斗电阻，导线消耗的电能很少；B．通过导线的电流远小于通过熨斗的电流；每天教育http://shop71537385.taobao.com/?spm=a1z10.1.0.0.F7QBy1图13-21图13-20电热丝热冷图13-20每天教育http://shop71537385.taobao.com/?spm=a1z10.1.0.0.F7QBy1C．导线的散热比熨斗快；D．导线外有绝缘皮隔热7.以下说法正确的是（）A.焦耳定律反映了电能转化为内能的规律B.电热器、变阻器都是根据电流的热效应制成的C.功率大的用电器一定比功率小的用电器做的功多D.两个灯泡串联使用时，电阻大的灯泡产生的热量多8.关于电热的下列几个说法，错误的是（）A.电热会烧毁电器元器件，引发火灾，是有百害而无一利B.电流通过任何用电器，都或多或少的会产生热量C.因为电流过大产生电热而烧坏局部电路，可用于整体电路的保护D.为防止电热带来的危害，要尽量减少电热的...
