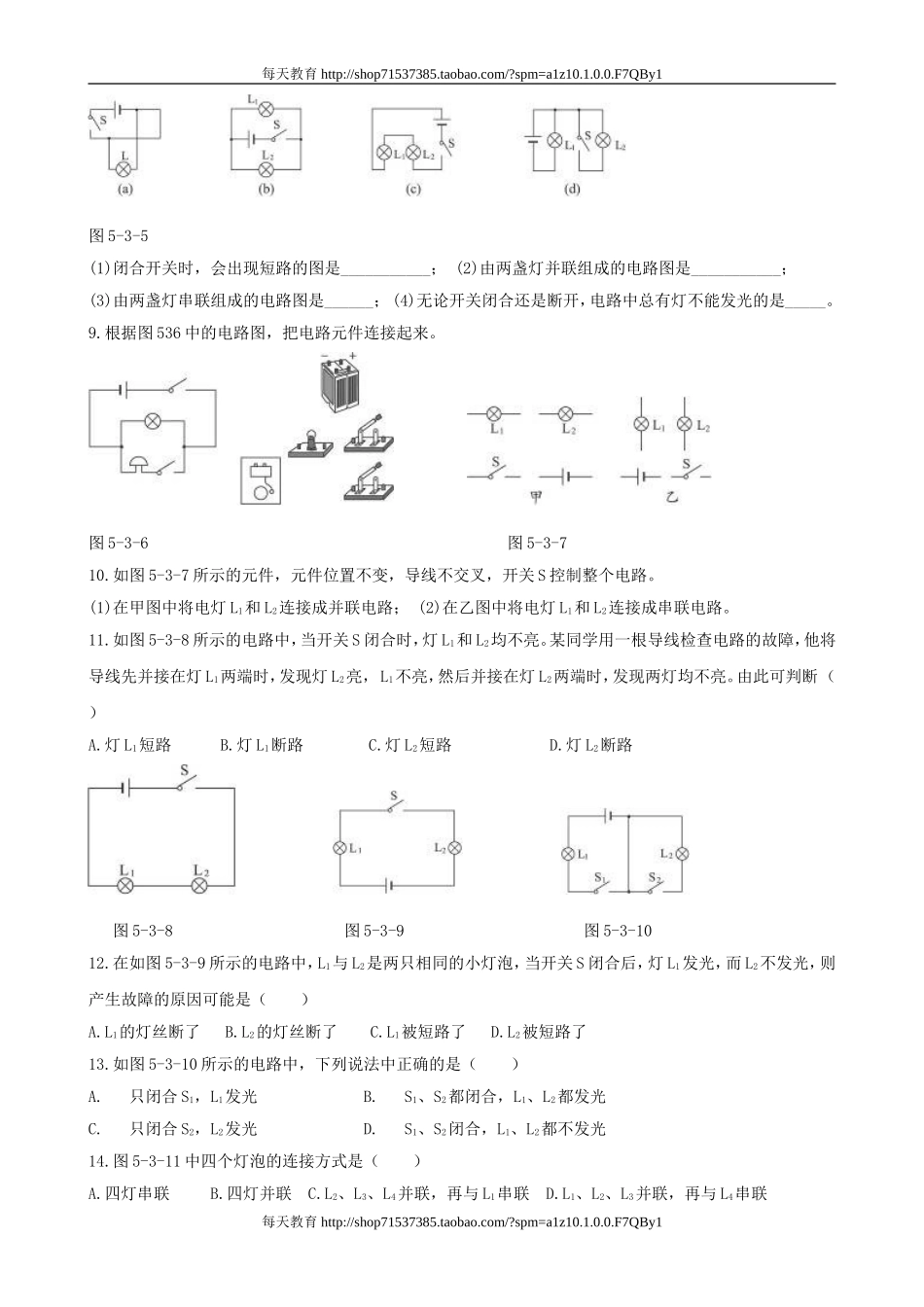

每天教育http://shop71537385.taobao.com/?spm=a1z10.1.0.0.F7QBy1三、串联和并联1.两个灯泡串联的特点是：接通电路后，当一个灯泡不亮时，另一个灯泡__________；两个灯泡并联的特点是：接通电路后，当一个灯泡不亮时，另一个灯泡__________。2.串联电路和并联电路是最基本的电路，它们的实际应用非常普遍，节日的小彩灯是__________联的，安装在教室里的几盏日光灯是联的__________。3.根据图5-3-1所示的实际电路，在右面的虚线框内画出电路图.图5-3-14.如果一个开关能同时控制两盏灯，那么这两盏灯是（）A.一定是串联的B.一定是并联的C.可能是串联，也可能是并联D.以上说法都正确5.如图5-3-2所示的电路图中，两灯属于串联的正确电路是（）6.如图5-3-3所示，以下判断中不正确的是（）A.S断开，两盏灯均发光B.S断开，两盏灯是并联连接C.S断开，电源被短路D.S闭合，电灯被短路，两盏灯都不发光图5-3-3图5-3-47.图5-3-4是一个简化的电冰箱内的电路图，其中M是压缩机用的电动机，L是冰箱内的照明灯。下列说法中正确的是（）A.只闭合S1，灯L亮，电动机M工作B.只闭合S2，灯L亮，电动机M工作C.闭合S1和S2，电动机M才能工作D.闭合S1，灯L亮，闭合S2，电动机M工作8.如图5-3-5所示，回答问题：每天教育http://shop71537385.taobao.com/?spm=a1z10.1.0.0.F7QBy1每天教育http://shop71537385.taobao.com/?spm=a1z10.1.0.0.F7QBy1图5-3-5(1)闭合开关时，会出现短路的图是___________；(2)由两盏灯并联组成的电路图是___________；(3)由两盏灯串联组成的电路图是______；(4)无论开关闭合还是断开，电路中总有灯不能发光的是_____。9.根据图536中的电路图，把电路元件连接起来。图5-3-6图5-3-710.如图5-3-7所示的元件，元件位置不变，导线不交叉，开关S控制整个电路。(1)在甲图中将电灯L1和L2连接成并联电路；(2)在乙图中将电灯L1和L2连接成串联电路。11.如图5-3-8所示的电路中，当开关S闭合时，灯L1和L2均不亮。某同学用一根导线检查电路的故障，他将导线先并接在灯L1两端时，发现灯L2亮，L1不亮，然后并接在灯L2两端时，发现两灯均不亮。由此可判断（）A.灯L1短路B.灯L1断路C.灯L2短路D.灯L2断路图5-3-8图5-3-9图5-3-1012.在如图5-3-9所示的电路中，L1与L2是两只相同的小灯泡，当开关S闭合后，灯L1发光，而L2不发光，则产生故障的原因可能是（）A.L1的灯丝断了B.L2的灯丝断了C.L1被短路了D.L2被短路了13.如图5-3-10所示的电路中，下列说法中正确的是（）A.只闭...
