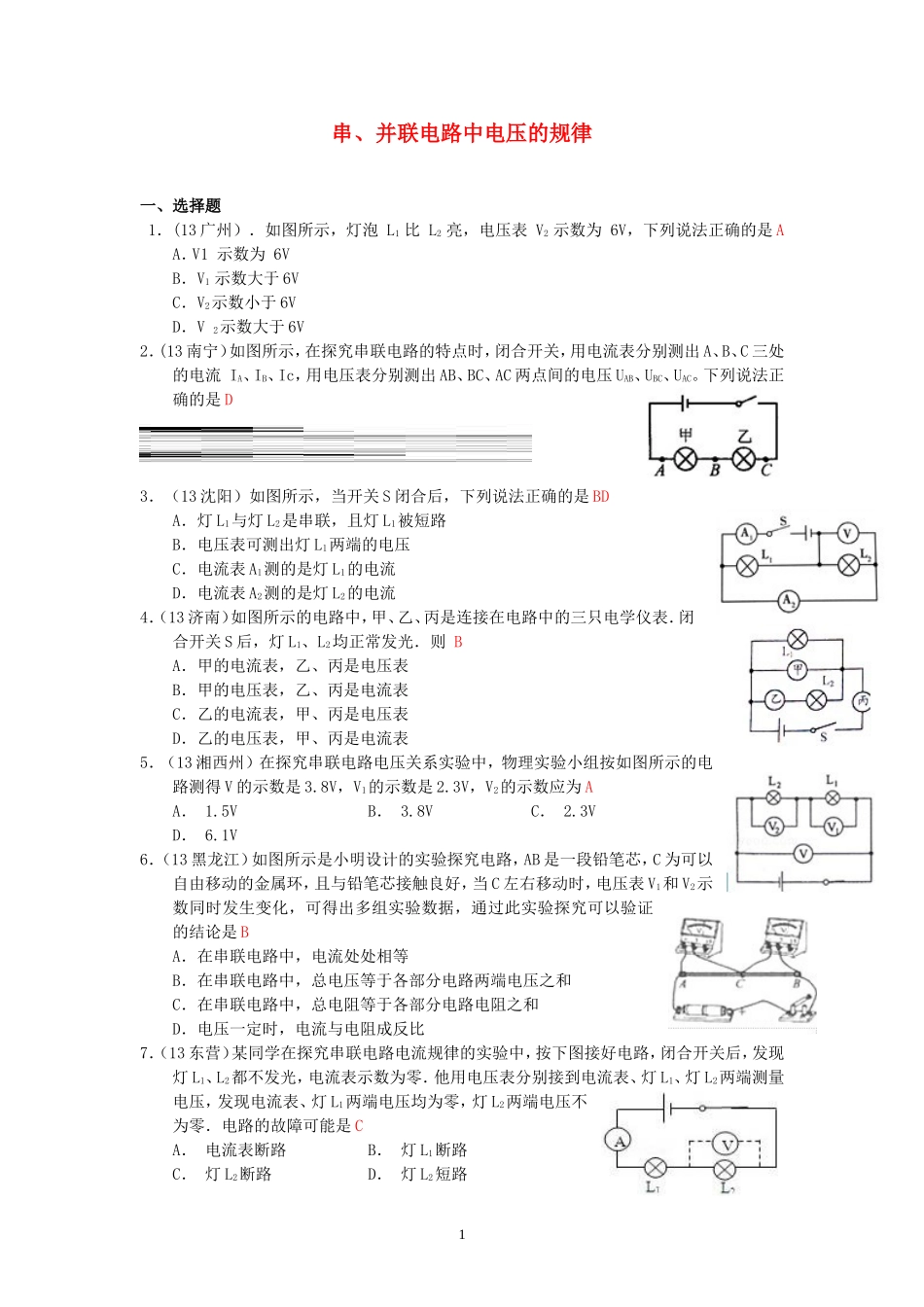

串、并联电路中电压的规律一、选择题1．(13广州）．如图所示，灯泡L1比L2亮，电压表V2示数为6V，下列说法正确的是AA．V1示数为6VB．V1示数大于6VC．V2示数小于6VD．V2示数大于6V2．(13南宁）如图所示，在探究串联电路的特点时，闭合开关，用电流表分别测出A、B、C三处的电流IA、IB、Ic，用电压表分别测出AB、BC、AC两点间的电压UAB、UBC、UAC。下列说法正确的是D3．（13沈阳）如图所示，当开关S闭合后，下列说法正确的是BDA．灯L1与灯L2是串联，且灯L1被短路B．电压表可测出灯L1两端的电压C．电流表A1测的是灯L1的电流D．电流表A2测的是灯L2的电流4．（13济南）如图所示的电路中，甲、乙、丙是连接在电路中的三只电学仪表．闭合开关S后，灯L1、L2均正常发光．则BA．甲的电流表，乙、丙是电压表B．甲的电压表，乙、丙是电流表C．乙的电流表，甲、丙是电压表D．乙的电压表，甲、丙是电流表5．（13湘西州）在探究串联电路电压关系实验中，物理实验小组按如图所示的电路测得V的示数是3.8V，V1的示数是2.3V，V2的示数应为AA．1.5VB．3.8VC．2.3VD．6.1V6．（13黑龙江）如图所示是小明设计的实验探究电路，AB是一段铅笔芯，C为可以自由移动的金属环，且与铅笔芯接触良好，当C左右移动时，电压表V1和V2示数同时发生变化，可得出多组实验数据，通过此实验探究可以验证的结论是BA．在串联电路中，电流处处相等B．在串联电路中，总电压等于各部分电路两端电压之和C．在串联电路中，总电阻等于各部分电路电阻之和D．电压一定时，电流与电阻成反比7．（13东营）某同学在探究串联电路电流规律的实验中，按下图接好电路，闭合开关后，发现灯L1、L2都不发光，电流表示数为零．他用电压表分别接到电流表、灯L1、灯L2两端测量电压，发现电流表、灯L1两端电压均为零，灯L2两端电压不为零．电路的故障可能是CA．电流表断路B．灯L1断路C．灯L2断路D．灯L2短路18．（12山西）如图所示，在“探究串联电路中电压的规律”时，小雨同学用电压表测出Uab=3V，Ubc=3V，Uac=6V，在表格中记录数据后，下一步应该做的是DA．整理器材，分析数据，得出结论B．对换L1和L2的位置，再测出一组电压值C．改变电源电压，再测出几组电压值D．换用不同规格的小灯泡，再测出几组电压值9．（11南京）在探究电路的电压规律实验时用了下图中的某个电路，已知R1=R2＜R3，电压表V1、V2和V3的读数分别为1.0V、1.5V和2.5V．实验时的电路图应是B10．（11广安）如图所示，在探究串联电路中的电压关系时...
