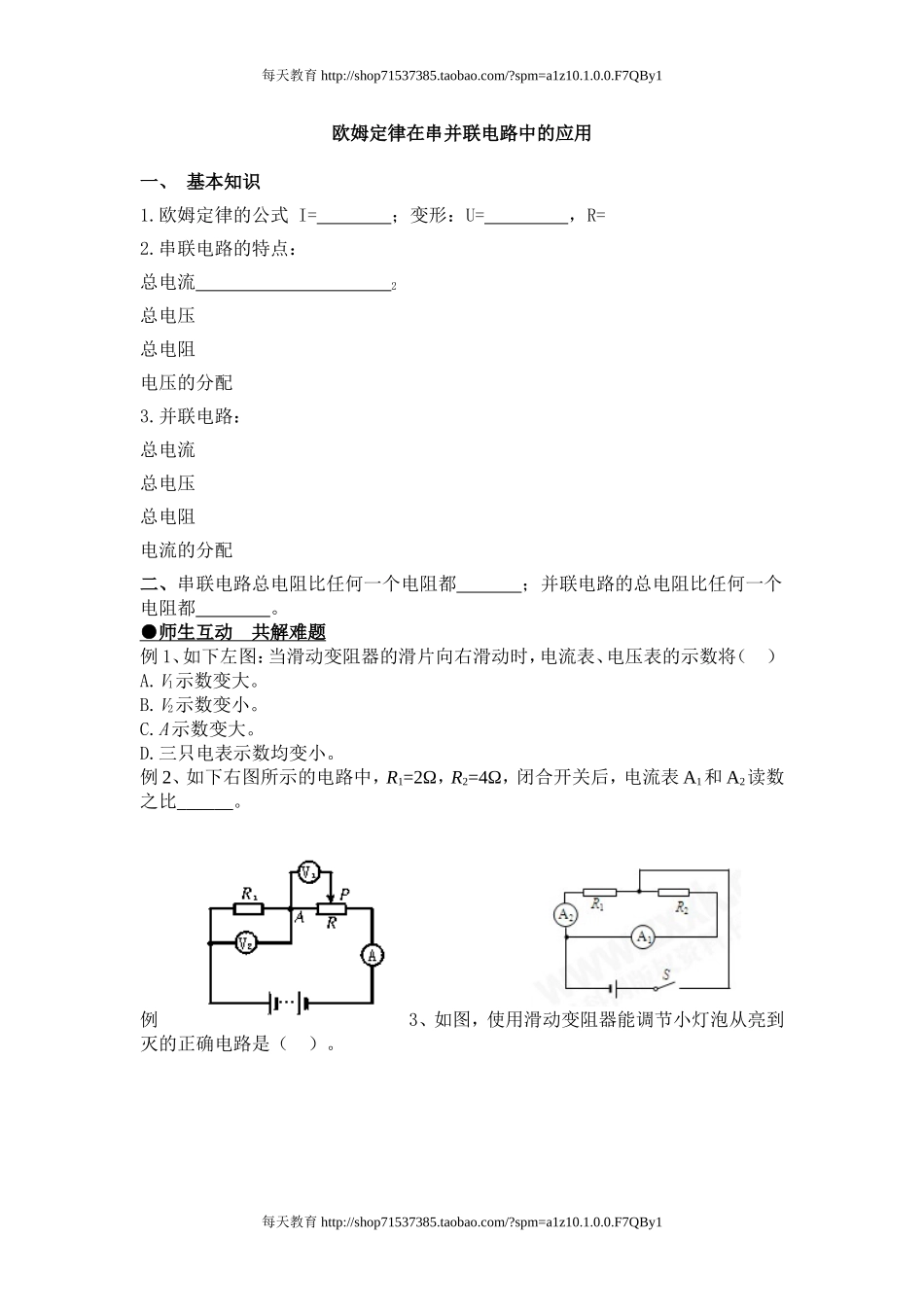

每天教育http://shop71537385.taobao.com/?spm=a1z10.1.0.0.F7QBy1欧姆定律在串并联电路中的应用一、基本知识1.欧姆定律的公式I=；变形：U=，R=2.串联电路的特点：总电流2总电压总电阻电压的分配3.并联电路：总电流总电压总电阻电流的分配二、串联电路总电阻比任何一个电阻都；并联电路的总电阻比任何一个电阻都。●师生互动共解难题例1、如下左图：当滑动变阻器的滑片向右滑动时，电流表、电压表的示数将（）A.V1示数变大。B.V2示数变小。C.A示数变大。D.三只电表示数均变小。例2、如下右图所示的电路中，R1=2Ω，R2=4Ω，闭合开关后，电流表A1和A2读数之比______。例3、如图，使用滑动变阻器能调节小灯泡从亮到灭的正确电路是（）。每天教育http://shop71537385.taobao.com/?spm=a1z10.1.0.0.F7QBy1每天教育http://shop71537385.taobao.com/?spm=a1z10.1.0.0.F7QBy1例4、如下左图电路，电源电压为6V，R1=3kΩ，当开关S分别跟触点1、2、3接通时，电压表示数分别为6V、3V、2V。则R2=Ω和R3=Ω例5、如下中图电路中，R1=30Ω，R2为滑动变阻器，当滑片P在b端时，电压表示数为4.5V，当滑片P在ab中点c时，电压表示数为3V。求电源电压和变阻器的最大值（）。例6、根据电流方向，将电流表、电压表、电池以及三盏灯，分别填入如上右图空白处。例7、将粗细均匀的电阻丝围成闭合的等边三角形abc，如图所示，分别将a、b和a、c两端接在同一电源上，则两次通过ab的电流大小之比是A．1：1B．2：1C．1：2D．2：3例8、物理兴趣小组的同学独立组装成一台电灯后，将其接入电路中.闭合开关后发现台灯不亮，同时其他用电器也停止工作，经检查发现保险丝熔断，更换新的保险丝后，将台灯单独接入电路，又发现保险丝熔断，其原因可能是（）。A.台灯灯泡的两条接线相碰了。B.灯泡的灯丝断了。C.室内电路中本来就存在短路现象。D.台灯开关的两端短路。例9、探究题在“研究电流跟电压、电阻的关系”实验中，得到下面的数据：电压（V）电阻（Ω）电流（A）250.4450.8651.2从上表的数据可以得出的结论是：。某同学设计了如下的表格，并将数据填入表格中:。电压（V）电阻（Ω）电流（A）450.84100.44150.27从上表的数据可以得出的结论是：。例10、小明分别用定值电阻R1和R2按图做实验，他不断改变电源电压后把电压每天教育http://shop71537385.taobao.com/?spm=a1z10.1.0.0.F7QBy1每天教育http://shop71537385.taobao.com/?spm=a1z10.1.0.0.F7QBy1表和电流表的示数记录在以下表格...
