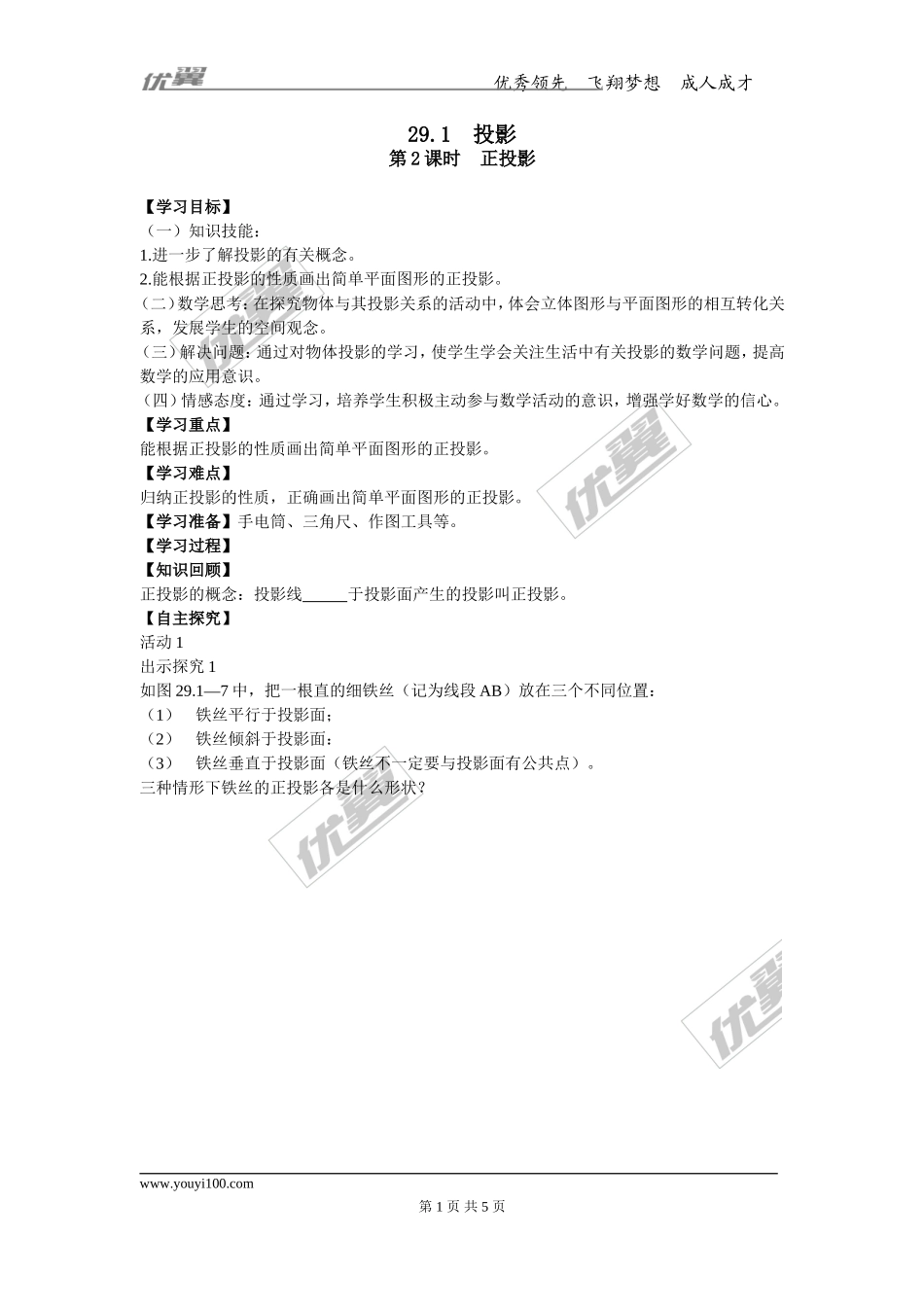

优秀领先飞翔梦想成人成才29.1投影第2课时正投影【学习目标】（一）知识技能：1.进一步了解投影的有关概念。2.能根据正投影的性质画出简单平面图形的正投影。（二）数学思考：在探究物体与其投影关系的活动中，体会立体图形与平面图形的相互转化关系，发展学生的空间观念。（三）解决问题：通过对物体投影的学习，使学生学会关注生活中有关投影的数学问题，提高数学的应用意识。（四）情感态度：通过学习，培养学生积极主动参与数学活动的意识，增强学好数学的信心。【学习重点】能根据正投影的性质画出简单平面图形的正投影。【学习难点】归纳正投影的性质，正确画出简单平面图形的正投影。【学习准备】手电筒、三角尺、作图工具等。【学习过程】【知识回顾】正投影的概念：投影线于投影面产生的投影叫正投影。【自主探究】活动1出示探究1如图29.1—7中，把一根直的细铁丝（记为线段AB）放在三个不同位置：（1）铁丝平行于投影面；（2）铁丝倾斜于投影面：（3）铁丝垂直于投影面（铁丝不一定要与投影面有公共点）。三种情形下铁丝的正投影各是什么形状？www.youyi100.com第1页共5页优秀领先飞翔梦想成人成才ABABABPA*B*A*B*A*ABABABPA*B*A*B*A*通过观察、讨论可知：（1）当线段AB平行于投影面P时，它的正投影是线段A1B1,线段与它的投影的大小关系为ABA1B1；（2）当线段AB倾斜于投影面P时，它的正投影是线段A2B2,线段与它的投影的大小关系为ABA2B2；（3）当线段AB垂直于投影面P时，它的正投影是。设计意图：用细铁丝表示一条线段，通过实验观察，分析它的正投影简单直观，易于发现结论。活动2如图，把一块正方形硬纸板P（记为正方形ABCD）放在三个不同位置：(1)纸板平行于投影面；(2)纸板倾斜于投影面；(3)纸板垂直于投影面。三种情形下纸板的正投影各是什么形状？www.youyi100.com第2页共5页优秀领先飞翔梦想成人成才QABCDA*B*C*D*ABCDA*B*C*D*ABCDA*(B*)D*(C*)(1)(2)(3)QABCDA*B*C*D*ABCDA*B*C*D*ABCDA*(B*)D*(C*)(1)(2)(3)通过观察、讨论可知：(1)当纸板P平行于投影面时，P的正投影与纸板P的一样;(2)当纸板P倾斜于投影面时，P的正投影与纸板P的;(3)当纸板P垂直于投影面时，P的正投影成为。归纳总结：通过活动1、活动2你发现了什么？正投影的性质：。活动3按照图中所示的投影方向，画出矩形和三角形的正投影。活动4出示例题：例画出如图摆放的正方体在投影面P上的正投影。（1）正方体的一个面ABCD平行于投影面P；（2）正方体的一个面ABCD倾斜于投...
