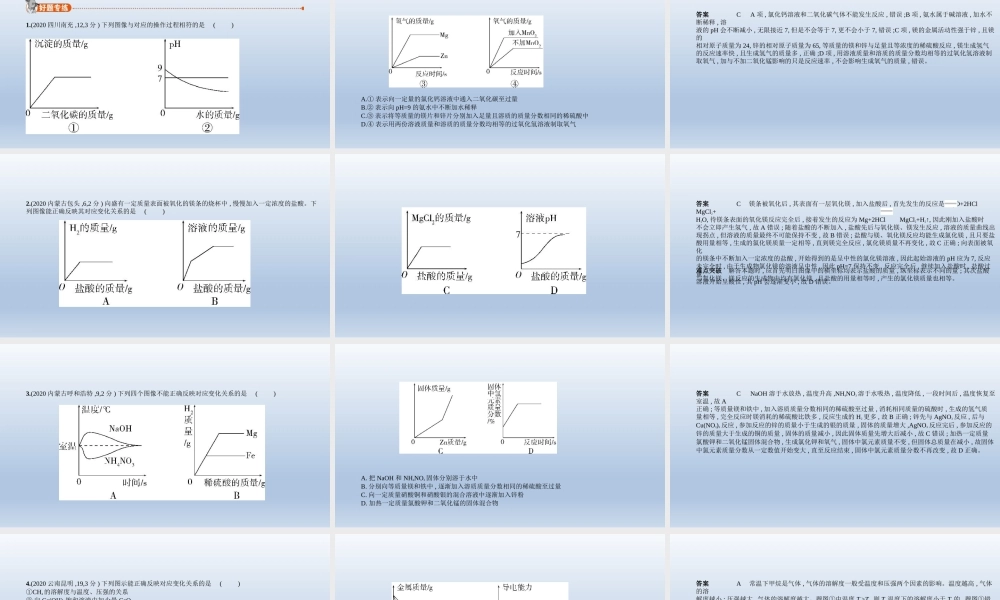

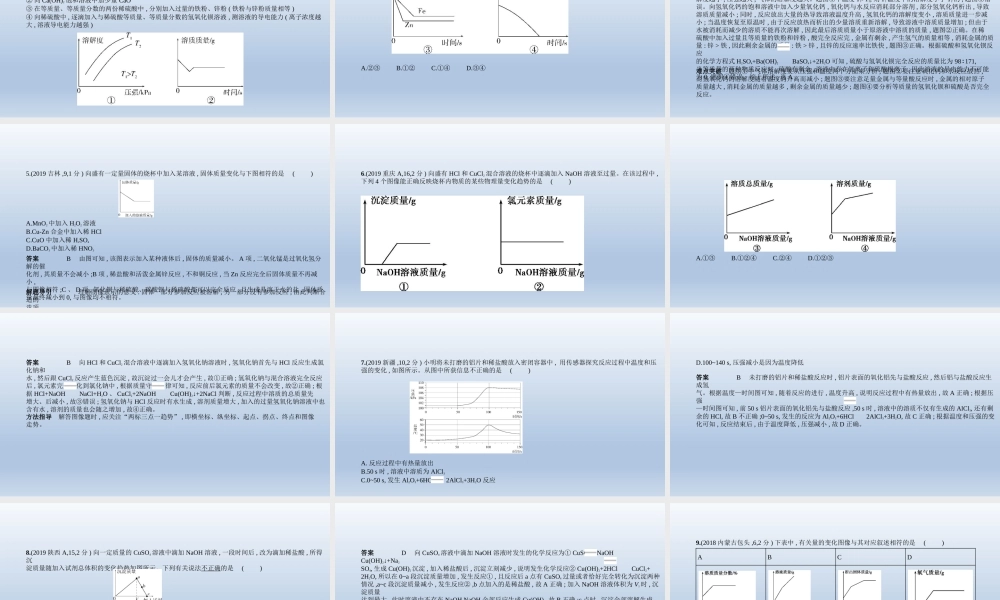

中考化学第六部分热点题型专题十六化学图表题1.(2020四川南充,12,3分)下列图像与对应的操作过程相符的是()A.①表示向一定量的氯化钙溶液中通入二氧化碳至过量B.②表示向pH=9的氨水中不断加水稀释C.③表示将等质量的镁片和锌片分别加入足量且溶质的质量分数相同的稀硫酸中D.④表示用两份溶液质量和溶质的质量分数均相等的过氧化氢溶液制取氧气答案CA项,氯化钙溶液和二氧化碳气体不能发生反应,错误;B项,氨水属于碱溶液,加水不断稀释,溶液的pH会不断减小,无限接近7,但是不会等于7,更不会小于7,错误;C项,镁的金属活动性强于锌,且镁的相对原子质量为24,锌的相对原子质量为65,等质量的镁和锌与足量且等浓度的稀硫酸反应,镁生成氢气的反应速率快,且生成氢气的质量多,正确;D项,用溶液质量和溶质的质量分数均相等的过氧化氢溶液制取氧气,加与不加二氧化锰影响的只是反应速率,不会影响生成氧气的质量,错误。2.(2020内蒙古包头,6,2分)向盛有一定质量表面被氧化的镁条的烧杯中,慢慢加入一定浓度的盐酸。下列图像能正确反映其对应变化关系的是()答案C镁条被氧化后,其表面有一层氧化镁,加入盐酸后,首先发生的反应是MgO+2HClMgCl2+H2O,待镁条表面的氧化镁反应完全后,接着发生的反应为Mg+2HClMgCl2+H2↑,因此刚加入盐酸时不会立即产生氢气,故A错误;随着盐酸的不断加入,盐酸先后与氧化镁、镁发生反应,溶液的质量曲线出现拐点,但溶液的质量最终不可能保持不变,故B错误;盐酸与镁、氧化镁反应均能生成氯化镁,且只要盐酸用量相等,生成的氯化镁质量一定相等,直到镁完全反应,氯化镁质量不再变化,故C正确;向表面被氧化的镁条中不断加入一定浓度的盐酸,开始得到的是呈中性的氯化镁溶液,因此起始溶液的pH应为7,反应未完全时,由于生成物氯化镁的溶液呈中性,因此pH=7保持不变,反应完全后,继续加入盐酸时,盐酸过量,溶液开始呈酸性,其pH会逐渐变小,故D错误。难点突破解答本题时,应首先明白图像中的横坐标均表示盐酸的质量,纵坐标表示不同的量;其次盐酸与氧化镁、镁反应的生成物中均有氯化镁,且盐酸的用量相等时,产生的氯化镁质量也相等。3.(2020内蒙古呼和浩特,9,2分)下列四个图像不能正确反映对应变化关系的是()A.把NaOH和NH4NO3固体分别溶于水中B.分别向等质量镁和铁中,逐渐加入溶质质量分数相同的稀硫酸至过量C.向一定质量硝酸铜和硝酸银的混合溶液中逐渐加入锌粉D.加热一定质量氯酸钾和二氧化锰的固体混合物答案CNaOH溶于水放热,温度升高,NH4NO3溶于水吸热,温度降低,一段时间...
