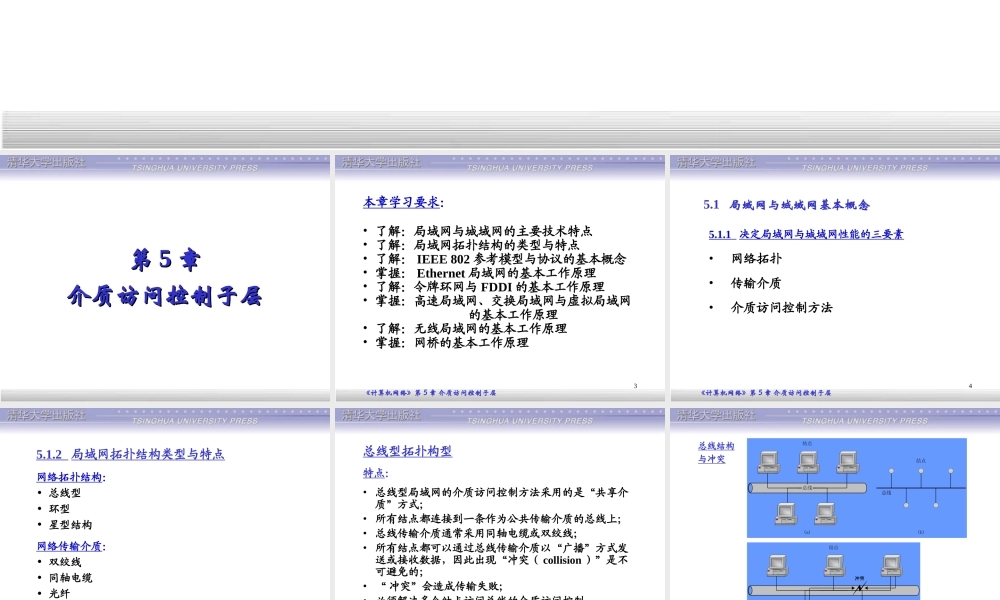

吴功宜编著计算机网络计算机网络第第55章章介质访问控制子层介质访问控制子层《计算机网络》第5章介质访问控制子层3本章学习要求：•了解：局域网与城域网的主要技术特点•了解：局域网拓扑结构的类型与特点•了解：IEEE802参考模型与协议的基本概念•掌握：Ethernet局域网的基本工作原理•了解：令牌环网与FDDI的基本工作原理•掌握：高速局域网、交换局域网与虚拟局域网的基本工作原理•了解：无线局域网的基本工作原理•掌握：网桥的基本工作原理《计算机网络》第5章介质访问控制子层45.1局域网与城域网基本概念5.1.1决定局域网与城域网性能的三要素•网络拓扑•传输介质•介质访问控制方法《计算机网络》第5章介质访问控制子层55.1.2局域网拓扑结构类型与特点网络拓扑结构：•总线型•环型•星型结构网络传输介质：•双绞线•同轴电缆•光纤《计算机网络》第5章介质访问控制子层6总线型拓扑构型特点：•总线型局域网的介质访问控制方法采用的是“共享介质”方式；•所有结点都连接到一条作为公共传输介质的总线上；•总线传输介质通常采用同轴电缆或双绞线；•所有结点都可以通过总线传输介质以“广播”方式发送或接收数据，因此出现“冲突（collision）”是不可避免的；•“冲突”会造成传输失败；•必须解决多个结点访问总线的介质访问控制（MAC，mediumaccesscontrol）问题。《计算机网络》第5章介质访问控制子层7总线结构与冲突总线结点结点总线(a)(b)冲突结点总线《计算机网络》第5章介质访问控制子层8介质访问控制方法要解决以下几个问题：•该哪个结点发送数据？•发送时会不会出现冲突？•出现冲突怎么办？总线型拓扑的优点：•结构简单，实现容易；•易于扩展，可靠性较好。《计算机网络》第5章介质访问控制子层9环型拓扑构型•结点使用点—点线路连接，构成闭合的物理的环型结构；•环中数据沿着一个方向绕环逐站传输；•多个结点共享一条环通路；•环建立、维护、结点的插入与撤出。结点结点(a)(b)《计算机网络》第5章介质访问控制子层10星型拓扑构型•逻辑结构与物理结构的关系•交换局域网(switchedLAN)的物理结构(a)(b)结点结点中央结点中央结点《计算机网络》第5章介质访问控制子层115.1.3传输介质类型与介质访问控制方法局域网的传输介质类型•同轴电缆•双绞线•光纤•无线通信信道讨论：•双绞线已能用于数据传输速率为100Mb/s、1Gb/s的高速局域网中；•在局部范围内的中、高速局域网中使用双绞线，在远距离传输中使用光纤，...
