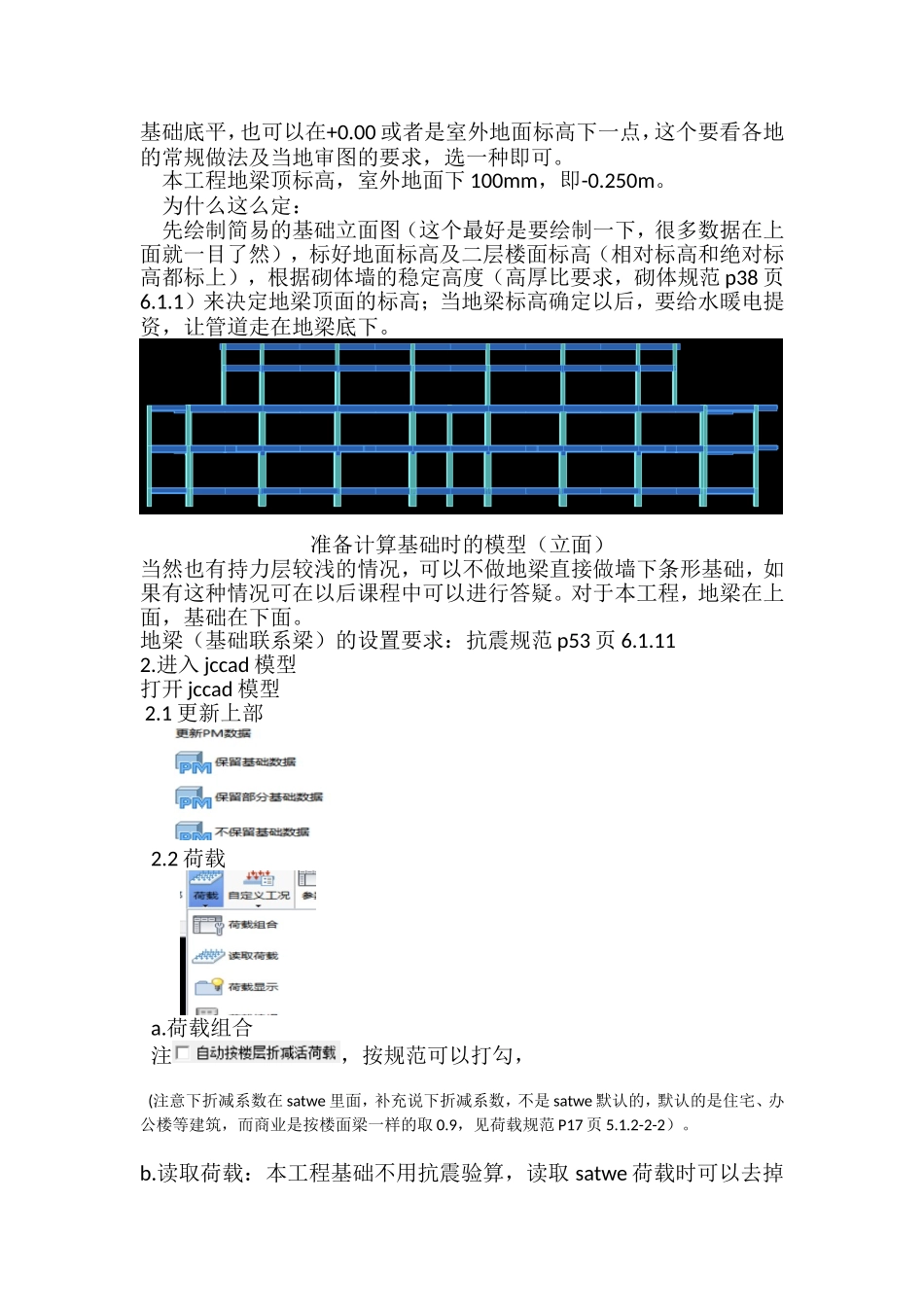

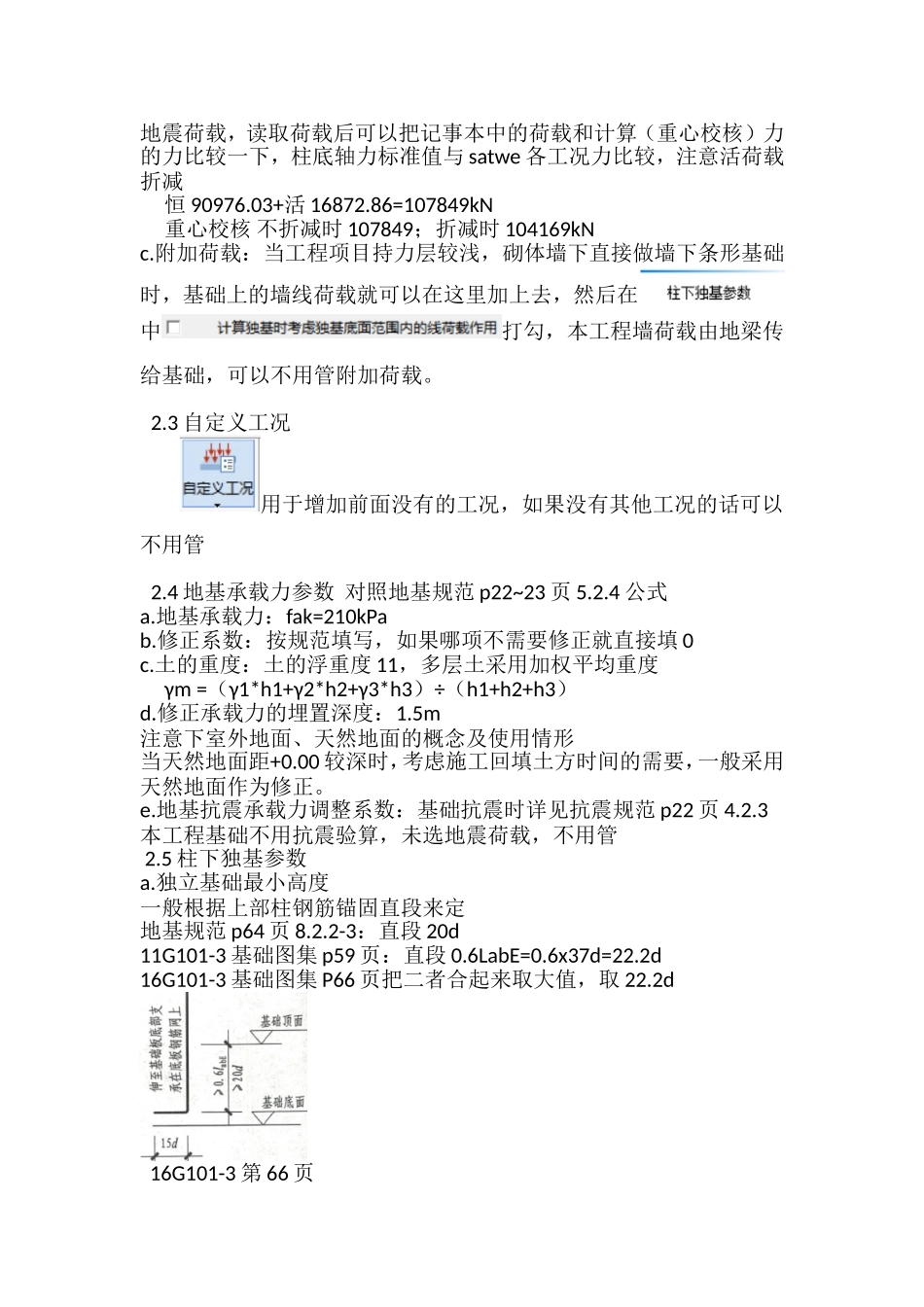

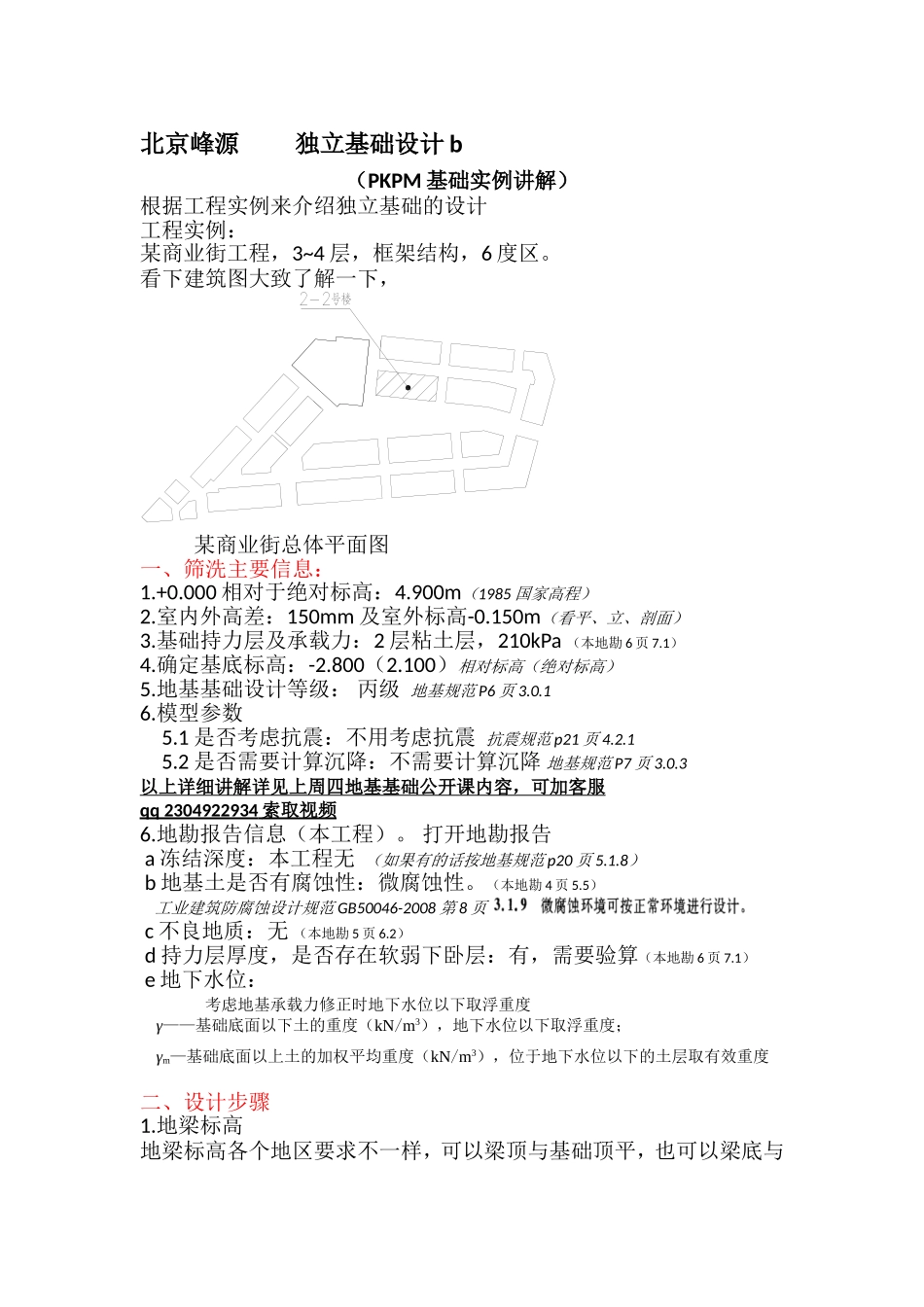

北京峰源独立基础设计b（PKPM基础实例讲解）根据工程实例来介绍独立基础的设计工程实例：某商业街工程，3~4层，框架结构，6度区。看下建筑图大致了解一下，某商业街总体平面图一、筛洗主要信息：1.+0.000相对于绝对标高：4.900m（1985国家高程）2.室内外高差：150mm及室外标高-0.150m（看平、立、剖面）3.基础持力层及承载力：2层粘土层，210kPa（本地勘6页7.1）4.确定基底标高：-2.800（2.100）相对标高（绝对标高）5.地基基础设计等级：丙级地基规范P6页3.0.16.模型参数5.1是否考虑抗震：不用考虑抗震抗震规范p21页4.2.15.2是否需要计算沉降：不需要计算沉降地基规范P7页3.0.3以上详细讲解详见上周四地基基础公开课内容，可加客服qq2304922934索取视频6.地勘报告信息（本工程）。打开地勘报告a冻结深度：本工程无（如果有的话按地基规范p20页5.1.8）b地基土是否有腐蚀性：微腐蚀性。（本地勘4页5.5）工业建筑防腐蚀设计规范GB50046-2008第8页c不良地质：无（本地勘5页6.2）d持力层厚度，是否存在软弱下卧层：有，需要验算（本地勘6页7.1）e地下水位：考虑地基承载力修正时地下水位以下取浮重度γ——基础底面以下土的重度（kN/m3），地下水位以下取浮重度；γm—基础底面以上土的加权平均重度（kN/m3），位于地下水位以下的土层取有效重度二、设计步骤1.地梁标高地梁标高各个地区要求不一样，可以梁顶与基础顶平，也可以梁底与基础底平，也可以在+0.00或者是室外地面标高下一点，这个要看各地的常规做法及当地审图的要求，选一种即可。本工程地梁顶标高，室外地面下100mm，即-0.250m。为什么这么定：先绘制简易的基础立面图（这个最好是要绘制一下，很多数据在上面就一目了然），标好地面标高及二层楼面标高（相对标高和绝对标高都标上），根据砌体墙的稳定高度（高厚比要求，砌体规范p38页6.1.1）来决定地梁顶面的标高；当地梁标高确定以后，要给水暖电提资，让管道走在地梁底下。准备计算基础时的模型（立面）当然也有持力层较浅的情况，可以不做地梁直接做墙下条形基础，如果有这种情况可在以后课程中可以进行答疑。对于本工程，地梁在上面，基础在下面。地梁（基础联系梁）的设置要求：抗震规范p53页6.1.112.进入jccad模型打开jccad模型2.1更新上部2.2荷载a.荷载组合注，按规范可以打勾，(注意下折减系数在satwe里面，补充说下折减系数，不是satwe默认的，默认的是住宅、办公楼等建筑，而商业是按楼面梁一样的取0.9，见荷载规范P17页5.1.2-2-...
