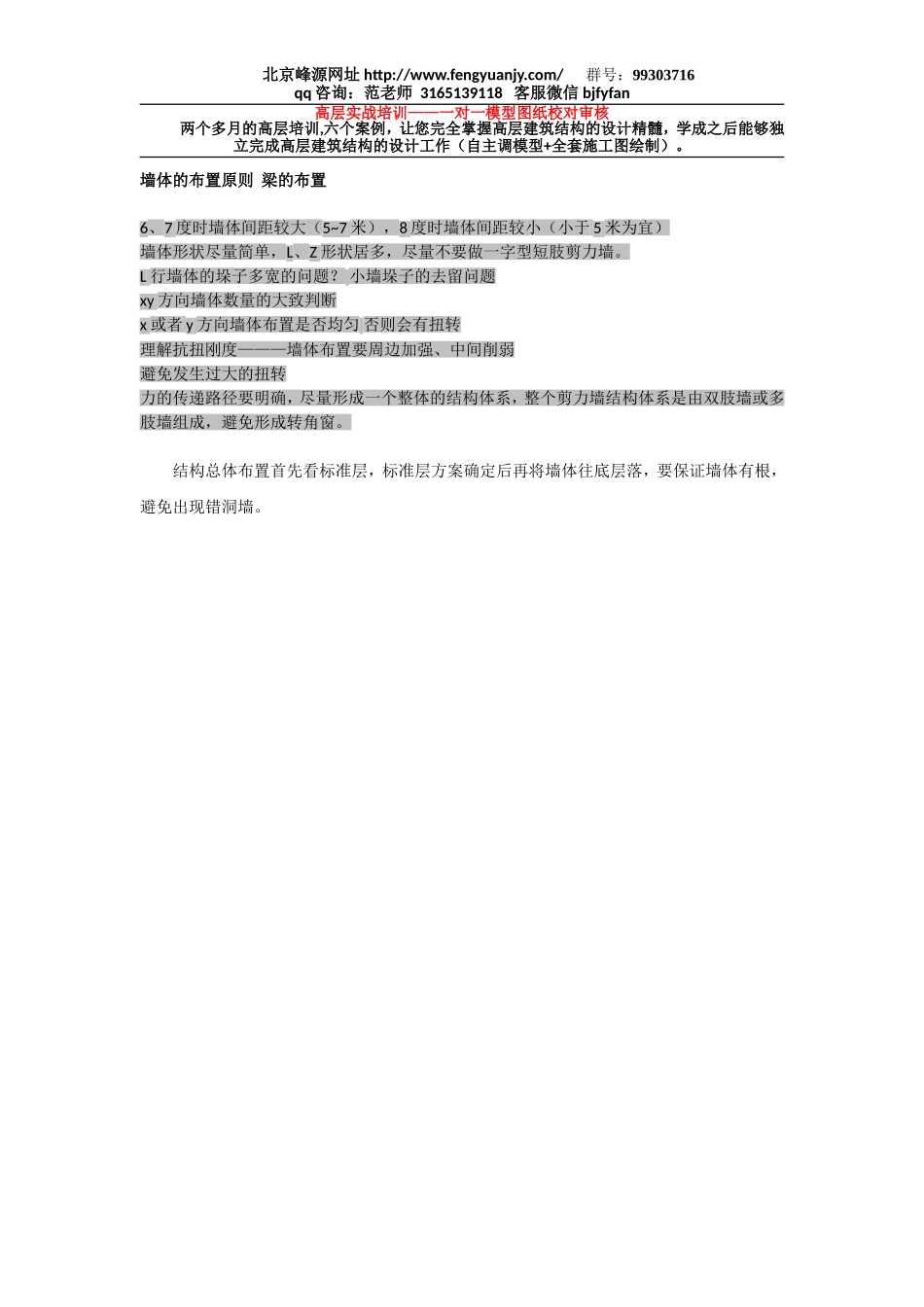

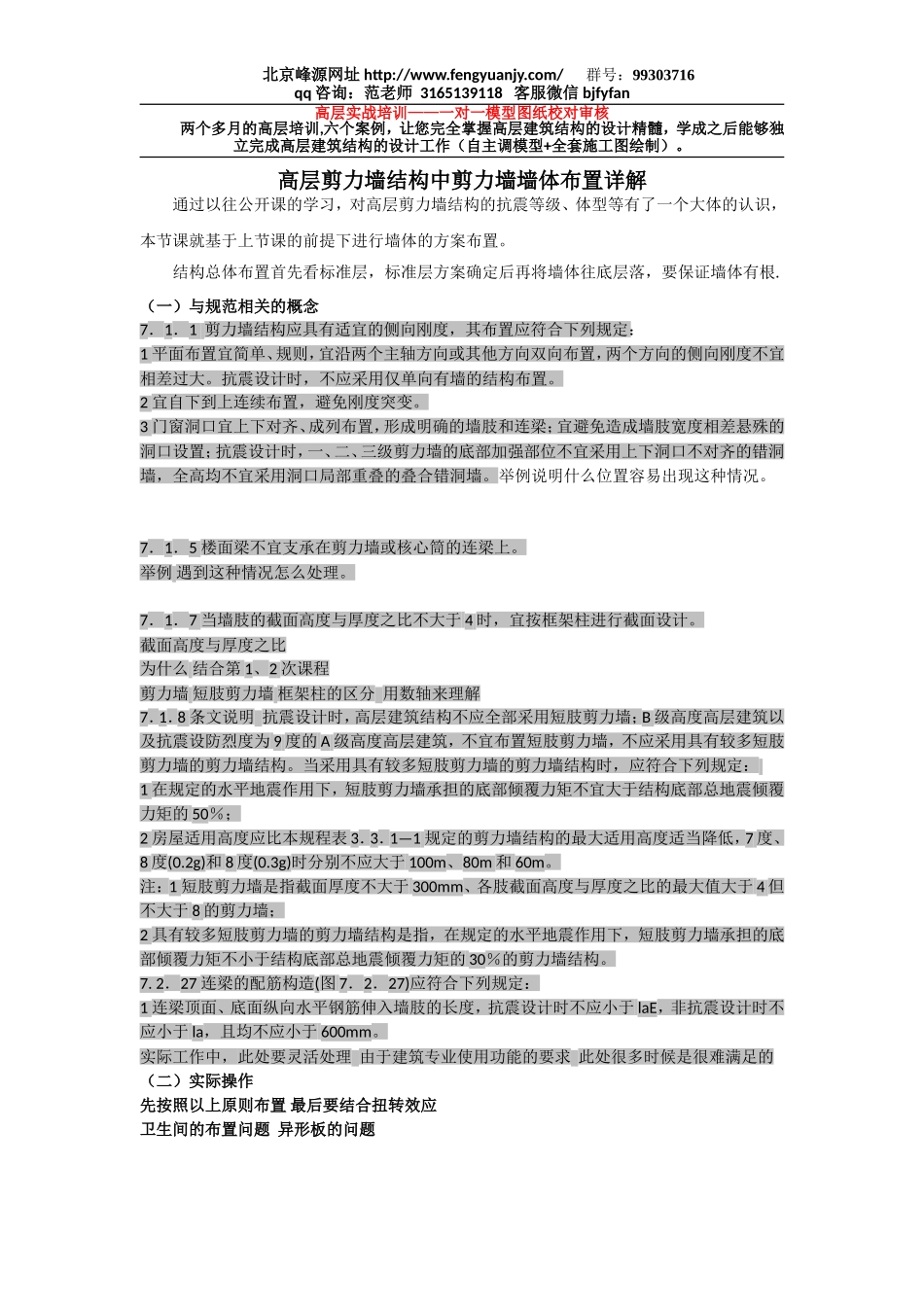

北京峰源网址http://www.fengyuanjy.com/群号：99303716qq咨询：范老师3165139118客服微信bjfyfan高层实战培训——一对一模型图纸校对审核两个多月的高层培训,六个案例，让您完全掌握高层建筑结构的设计精髓，学成之后能够独立完成高层建筑结构的设计工作（自主调模型+全套施工图绘制）。高层剪力墙结构中剪力墙墙体布置详解通过以往公开课的学习，对高层剪力墙结构的抗震等级、体型等有了一个大体的认识，本节课就基于上节课的前提下进行墙体的方案布置。结构总体布置首先看标准层，标准层方案确定后再将墙体往底层落，要保证墙体有根.（一）与规范相关的概念7．1．1剪力墙结构应具有适宜的侧向刚度，其布置应符合下列规定：1平面布置宜简单、规则，宜沿两个主轴方向或其他方向双向布置，两个方向的侧向刚度不宜相差过大。抗震设计时，不应采用仅单向有墙的结构布置。2宜自下到上连续布置，避免刚度突变。3门窗洞口宜上下对齐、成列布置，形成明确的墙肢和连梁；宜避免造成墙肢宽度相差悬殊的洞口设置；抗震设计时，一、二、三级剪力墙的底部加强部位不宜采用上下洞口不对齐的错洞墙，全高均不宜采用洞口局部重叠的叠合错洞墙。举例说明什么位置容易出现这种情况。7．1．5楼面梁不宜支承在剪力墙或核心筒的连梁上。举例遇到这种情况怎么处理。7．1．7当墙肢的截面高度与厚度之比不大于4时，宜按框架柱进行截面设计。截面高度与厚度之比为什么结合第1、2次课程剪力墙短肢剪力墙框架柱的区分用数轴来理解7．1．8条文说明抗震设计时，高层建筑结构不应全部采用短肢剪力墙；B级高度高层建筑以及抗震设防烈度为9度的A级高度高层建筑，不宜布置短肢剪力墙，不应采用具有较多短肢剪力墙的剪力墙结构。当采用具有较多短肢剪力墙的剪力墙结构时，应符合下列规定：1在规定的水平地震作用下，短肢剪力墙承担的底部倾覆力矩不宜大于结构底部总地震倾覆力矩的50％；2房屋适用高度应比本规程表3．3．1—1规定的剪力墙结构的最大适用高度适当降低，7度、8度(0.2g)和8度(0.3g)时分别不应大于100m、80m和60m。注：1短肢剪力墙是指截面厚度不大于300mm、各肢截面高度与厚度之比的最大值大于4但不大于8的剪力墙；2具有较多短肢剪力墙的剪力墙结构是指，在规定的水平地震作用下，短肢剪力墙承担的底部倾覆力矩不小于结构底部总地震倾覆力矩的30％的剪力墙结构。7.2．27连梁的配筋构造(图7．2．27)应符合下列规定：1连梁顶面、底面纵向水平钢筋伸入墙肢的长度，抗震设计...
