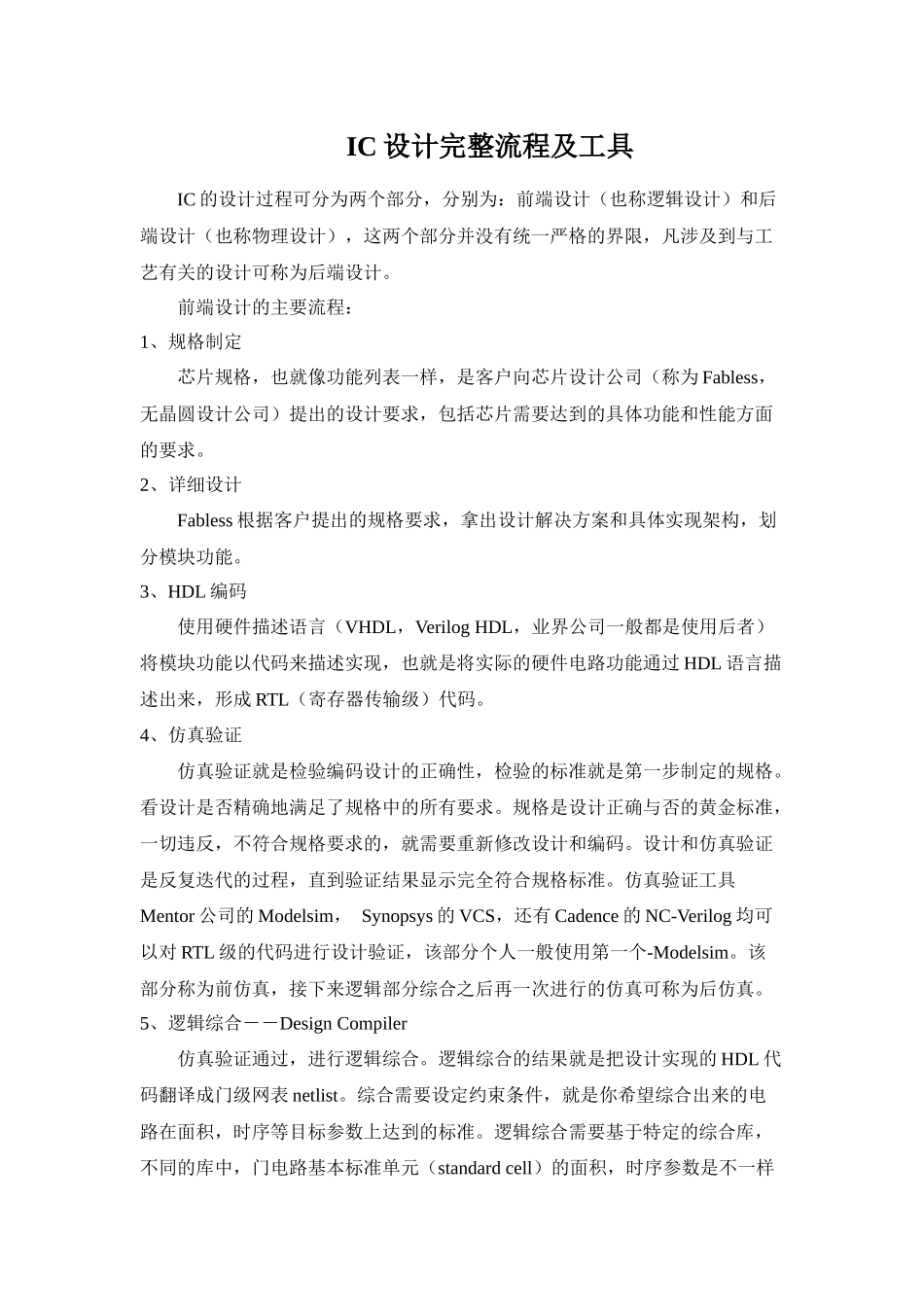

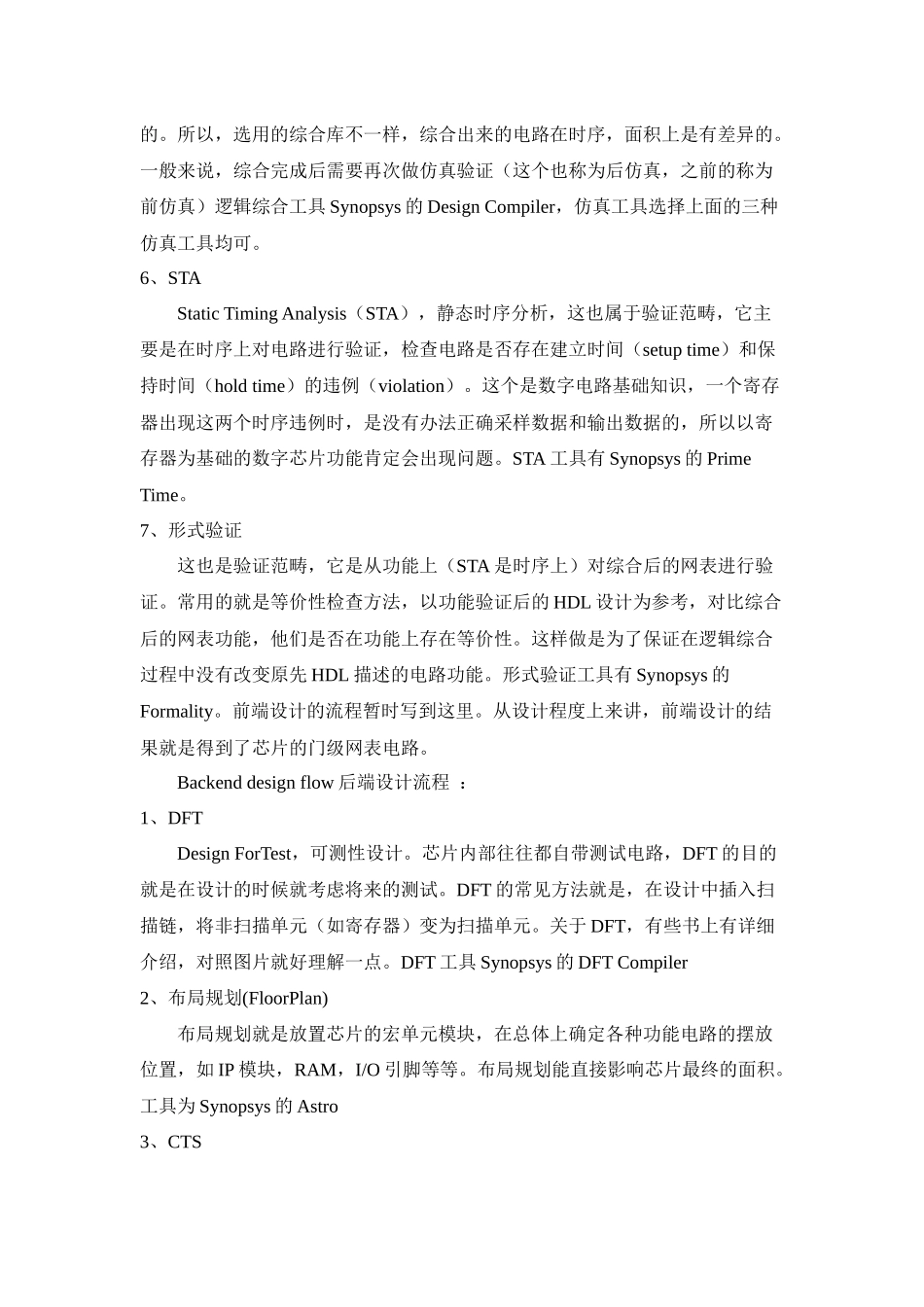

IC设计完整流程及工具IC的设计过程可分为两个部分，分别为：前端设计（也称逻辑设计）和后端设计（也称物理设计），这两个部分并没有统一严格的界限，凡涉及到与工艺有关的设计可称为后端设计。前端设计的主要流程：1、规格制定芯片规格，也就像功能列表一样，是客户向芯片设计公司（称为Fabless，无晶圆设计公司）提出的设计要求，包括芯片需要达到的具体功能和性能方面的要求。2、详细设计Fabless根据客户提出的规格要求，拿出设计解决方案和具体实现架构，划分模块功能。3、HDL编码使用硬件描述语言（VHDL，VerilogHDL，业界公司一般都是使用后者）将模块功能以代码来描述实现，也就是将实际的硬件电路功能通过HDL语言描述出来，形成RTL（寄存器传输级）代码。4、仿真验证仿真验证就是检验编码设计的正确性，检验的标准就是第一步制定的规格。看设计是否精确地满足了规格中的所有要求。规格是设计正确与否的黄金标准，一切违反，不符合规格要求的，就需要重新修改设计和编码。设计和仿真验证是反复迭代的过程，直到验证结果显示完全符合规格标准。仿真验证工具Mentor公司的Modelsim，Synopsys的VCS，还有Cadence的NC-Verilog均可以对RTL级的代码进行设计验证，该部分个人一般使用第一个-Modelsim。该部分称为前仿真，接下来逻辑部分综合之后再一次进行的仿真可称为后仿真。5、逻辑综合――DesignCompiler仿真验证通过，进行逻辑综合。逻辑综合的结果就是把设计实现的HDL代码翻译成门级网表netlist。综合需要设定约束条件，就是你希望综合出来的电路在面积，时序等目标参数上达到的标准。逻辑综合需要基于特定的综合库，不同的库中，门电路基本标准单元（standardcell）的面积，时序参数是不一样的。所以，选用的综合库不一样，综合出来的电路在时序，面积上是有差异的。一般来说，综合完成后需要再次做仿真验证（这个也称为后仿真，之前的称为前仿真）逻辑综合工具Synopsys的DesignCompiler，仿真工具选择上面的三种仿真工具均可。6、STAStaticTimingAnalysis（STA），静态时序分析，这也属于验证范畴，它主要是在时序上对电路进行验证，检查电路是否存在建立时间（setuptime）和保持时间（holdtime）的违例（violation）。这个是数字电路基础知识，一个寄存器出现这两个时序违例时，是没有办法正确采样数据和输出数据的，所以以寄存器为基础的数字芯片功能肯定会出现问题。STA工具有Synopsys的PrimeTime。7、形式验证这也是验证范畴，它是从功...
