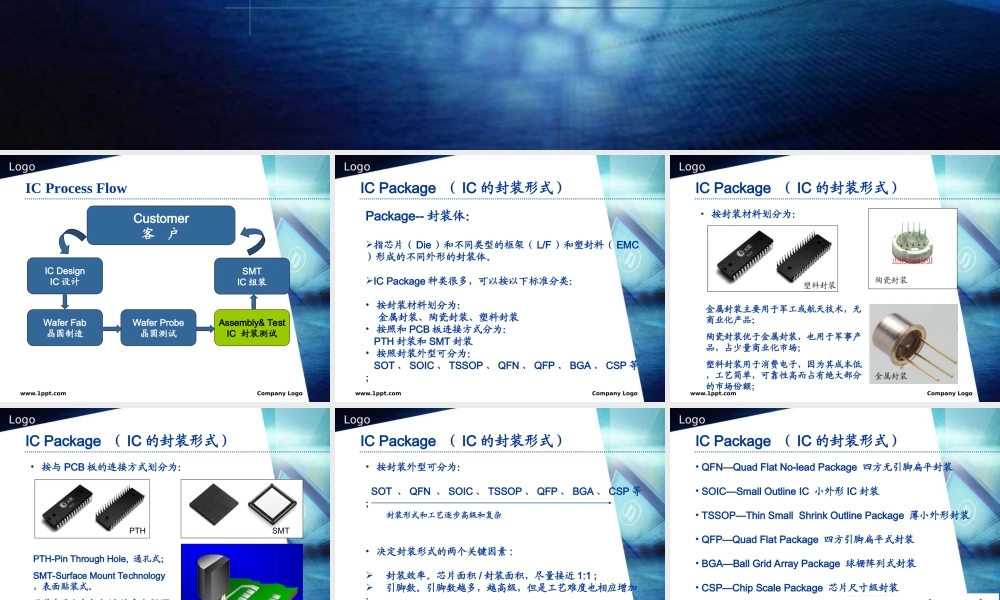

LogoIntroductionofICAssemblyProcessIntroductionofICAssemblyProcessICIC封装工艺简介封装工艺简介艾www.1ppt.comCompanyLogoLogoICProcessFlowCustomer客户ICDesignIC设计WaferFab晶圆制造WaferProbe晶圆测试Assembly&TestIC封装测试SMTIC组装www.1ppt.comCompanyLogoLogoICPackage（IC的封装形式）Package--封装体：指芯片（Die）和不同类型的框架（L/F）和塑封料（EMC）形成的不同外形的封装体。ICPackage种类很多，可以按以下标准分类：•按封装材料划分为：金属封装、陶瓷封装、塑料封装•按照和PCB板连接方式分为：PTH封装和SMT封装•按照封装外型可分为：SOT、SOIC、TSSOP、QFN、QFP、BGA、CSP等；www.1ppt.comCompanyLogoLogoICPackage（IC的封装形式）•按封装材料划分为：金属封装陶瓷封装塑料封装金属封装主要用于军工或航天技术，无商业化产品；陶瓷封装优于金属封装，也用于军事产品，占少量商业化市场；塑料封装用于消费电子，因为其成本低，工艺简单，可靠性高而占有绝大部分的市场份额；www.1ppt.comCompanyLogoLogoICPackage（IC的封装形式）•按与PCB板的连接方式划分为：PTHSMTPTH-PinThroughHole,通孔式；SMT-SurfaceMountTechnology，表面贴装式。目前市面上大部分IC均采为SMT式的SMTwww.1ppt.comCompanyLogoLogoICPackage（IC的封装形式）•按封装外型可分为：SOT、QFN、SOIC、TSSOP、QFP、BGA、CSP等；•决定封装形式的两个关键因素:封装效率。芯片面积/封装面积，尽量接近1:1；引脚数。引脚数越多，越高级，但是工艺难度也相应增加；其中，CSP由于采用了FlipChip技术和裸片封装，达到了芯片面积/封装面积=1:1，为目前最高级的技术；封装形式和工艺逐步高级和复杂www.1ppt.comCompanyLogoLogoICPackage（IC的封装形式）•QFN—QuadFlatNo-leadPackage四方无引脚扁平封装•SOIC—SmallOutlineIC小外形IC封装•TSSOP—ThinSmallShrinkOutlinePackage薄小外形封装•QFP—QuadFlatPackage四方引脚扁平式封装•BGA—BallGridArrayPackage球栅阵列式封装•CSP—ChipScalePackage芯片尺寸级封装www.1ppt.comCompanyLogoLogoICPackageStructure（IC结构图）TOPVIEWSIDEVIEWLeadFrame引线框架GoldWire金线DiePad芯片焊盘Epoxy银浆MoldCompound环氧树脂www.1ppt.comCompanyLogoLogoRawMaterialinAssembly(封装原材料)【Wafer】晶圆……www.1ppt.comCompanyLogoLogoRawMaterialinAssembly(封装原材料)【LeadFrame】引线框架...
