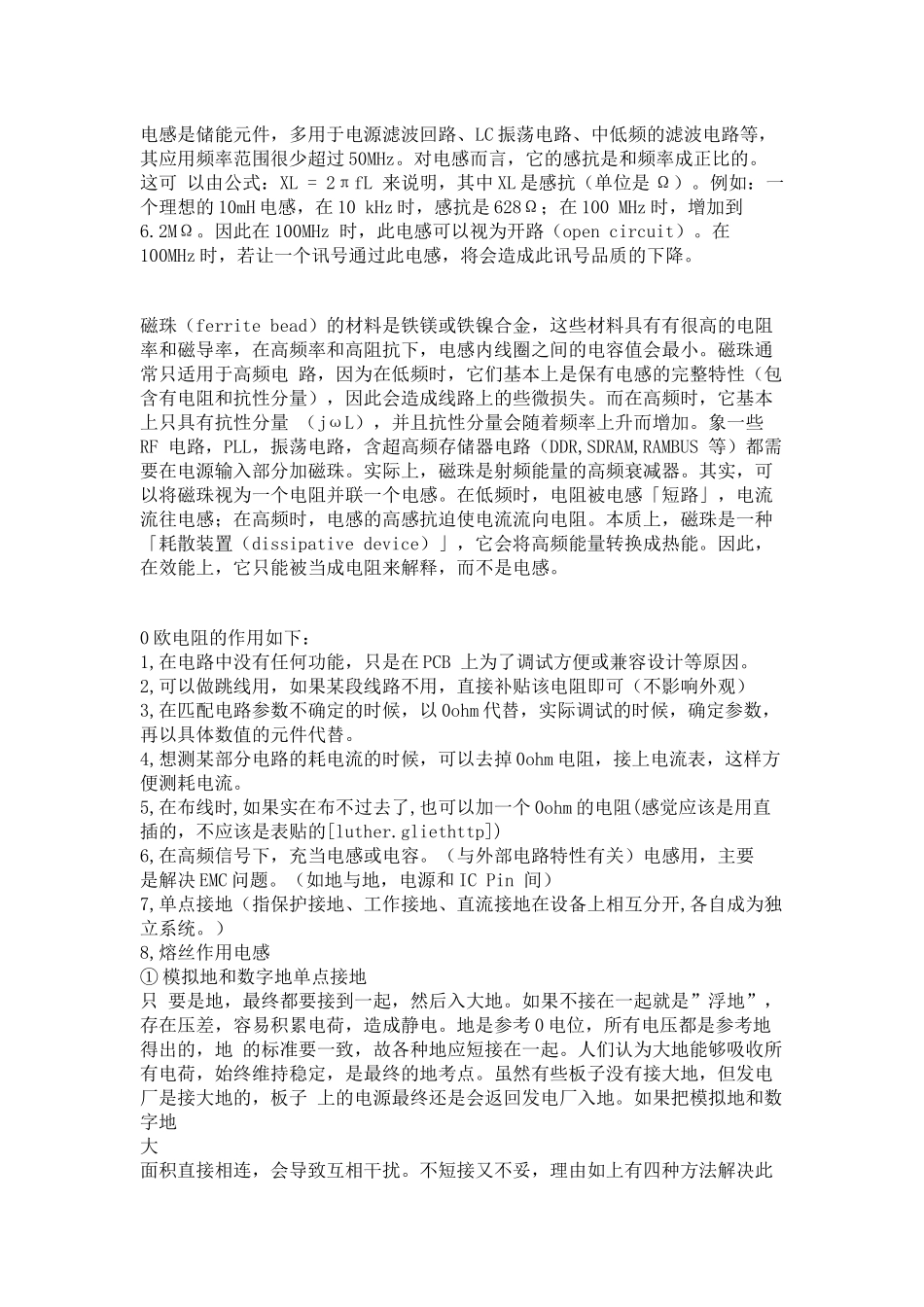

电感是储能元件，多用于电源滤波回路、LC振荡电路、中低频的滤波电路等，其应用频率范围很少超过50MHz。对电感而言，它的感抗是和频率成正比的。这可以由公式：XL=2πfL来说明，其中XL是感抗（单位是Ω）。例如：一个理想的10mH电感，在10kHz时，感抗是628Ω；在100MHz时，增加到6.2MΩ。因此在100MHz时，此电感可以视为开路（opencircuit）。在100MHz时，若让一个讯号通过此电感，将会造成此讯号品质的下降。磁珠（ferritebead）的材料是铁镁或铁镍合金，这些材料具有有很高的电阻率和磁导率，在高频率和高阻抗下，电感内线圈之间的电容值会最小。磁珠通常只适用于高频电路，因为在低频时，它们基本上是保有电感的完整特性（包含有电阻和抗性分量），因此会造成线路上的些微损失。而在高频时，它基本上只具有抗性分量（jωL），并且抗性分量会随着频率上升而增加。象一些RF电路，PLL，振荡电路，含超高频存储器电路（DDR,SDRAM,RAMBUS等）都需要在电源输入部分加磁珠。实际上，磁珠是射频能量的高频衰减器。其实，可以将磁珠视为一个电阻并联一个电感。在低频时，电阻被电感「短路」，电流流往电感；在高频时，电感的高感抗迫使电流流向电阻。本质上，磁珠是一种「耗散装置（dissipativedevice）」，它会将高频能量转换成热能。因此，在效能上，它只能被当成电阻来解释，而不是电感。0欧电阻的作用如下：1,在电路中没有任何功能，只是在PCB上为了调试方便或兼容设计等原因。2,可以做跳线用，如果某段线路不用，直接补贴该电阻即可（不影响外观）3,在匹配电路参数不确定的时候，以0ohm代替，实际调试的时候，确定参数，再以具体数值的元件代替。4,想测某部分电路的耗电流的时候，可以去掉0ohm电阻，接上电流表，这样方便测耗电流。5,在布线时,如果实在布不过去了,也可以加一个0ohm的电阻(感觉应该是用直插的，不应该是表贴的[luther.gliethttp])6,在高频信号下，充当电感或电容。（与外部电路特性有关）电感用，主要是解决EMC问题。（如地与地，电源和ICPin间）7,单点接地（指保护接地、工作接地、直流接地在设备上相互分开,各自成为独立系统。）8,熔丝作用电感①模拟地和数字地单点接地只要是地，最终都要接到一起，然后入大地。如果不接在一起就是”浮地”，存在压差，容易积累电荷，造成静电。地是参考0电位，所有电压都是参考地得出的，地的标准要一致，故各种地应短接在一起。人们认为大地能够吸收所有电荷，始终维持稳定，是最终的地考点。虽...
