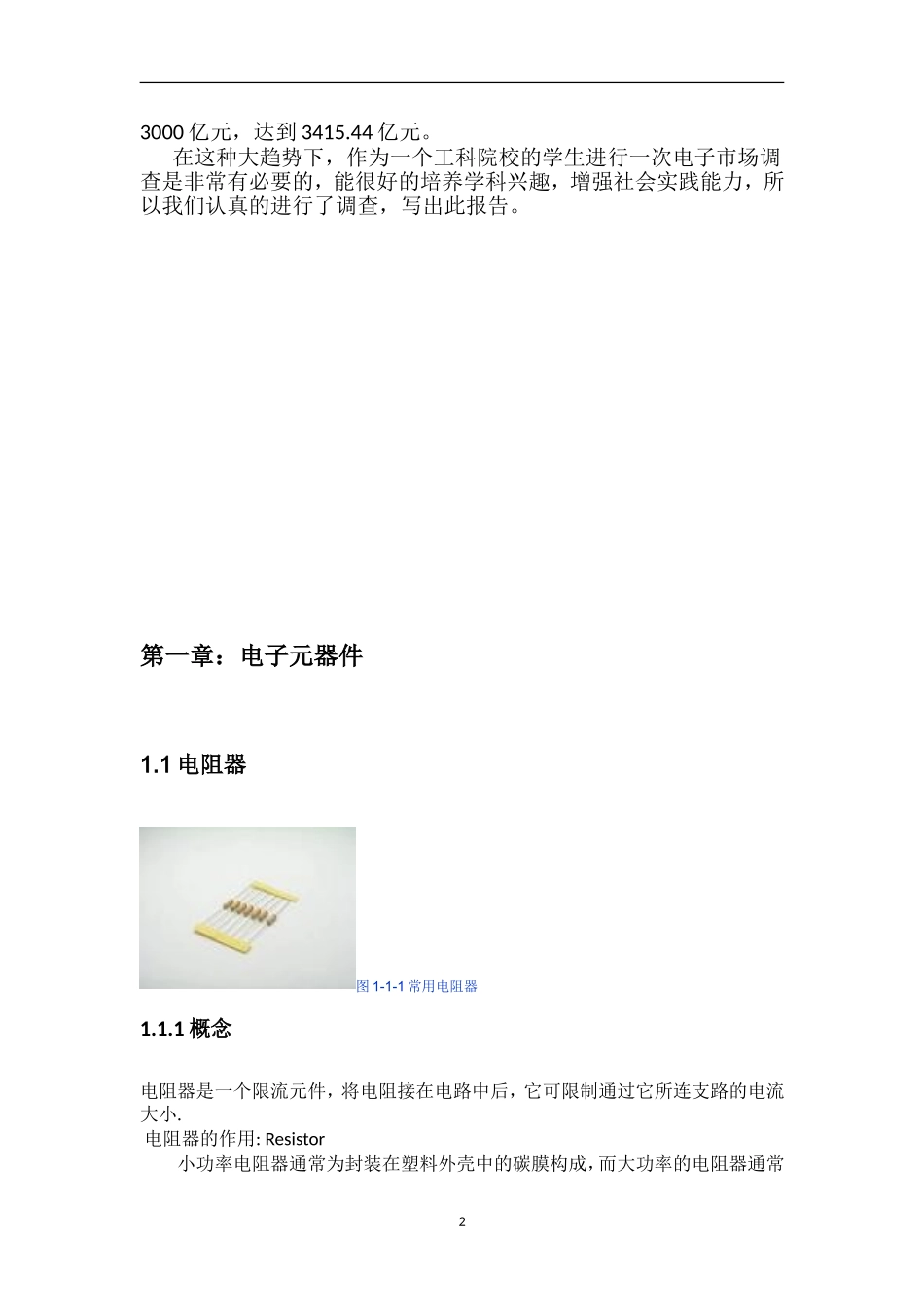

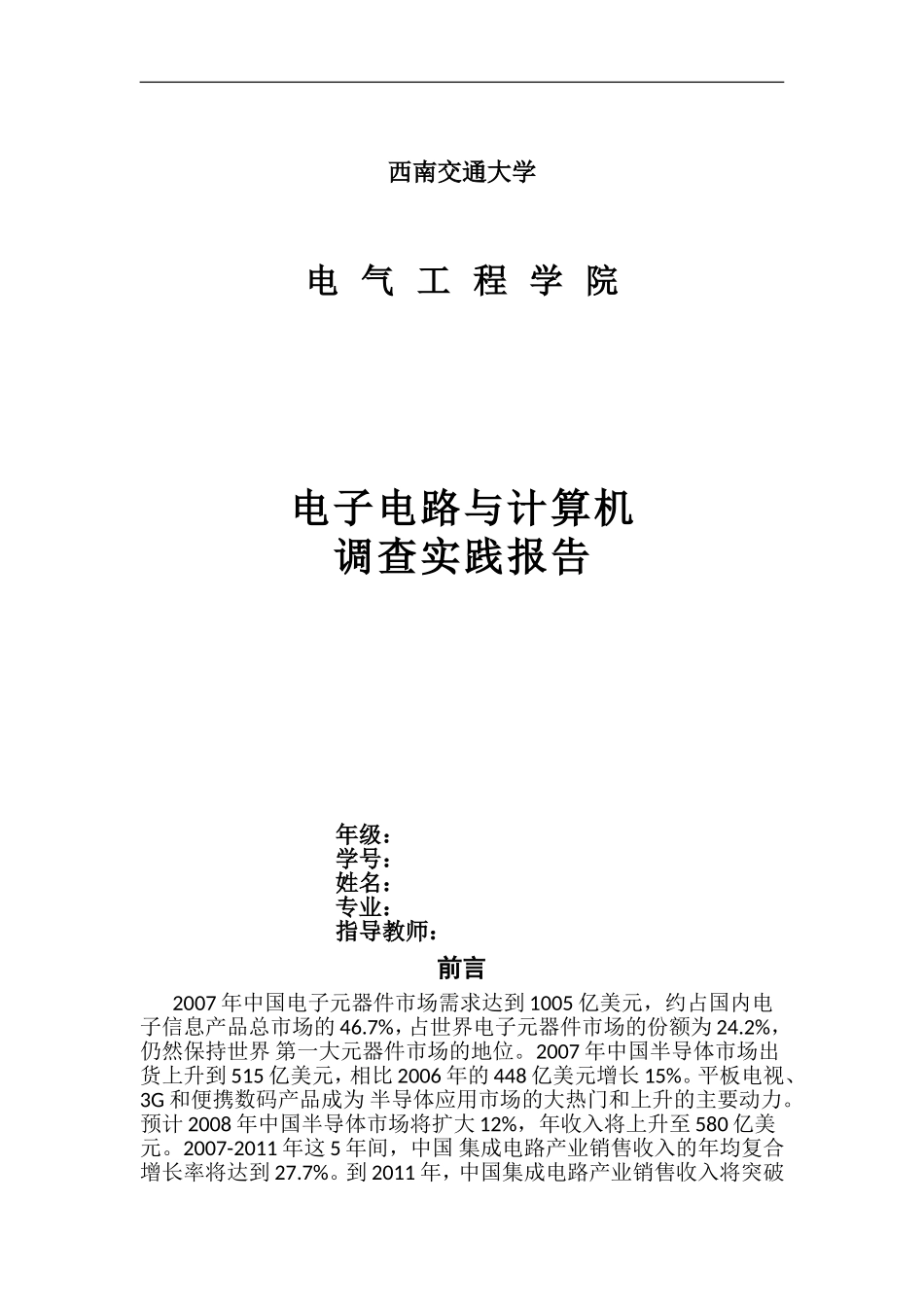

西南交通大学电气工程学院电子电路与计算机调查实践报告年级：学号：姓名：专业：指导教师：前言2007年中国电子元器件市场需求达到1005亿美元，约占国内电子信息产品总市场的46.7%，占世界电子元器件市场的份额为24.2%，仍然保持世界第一大元器件市场的地位。2007年中国半导体市场出货上升到515亿美元，相比2006年的448亿美元增长15%。平板电视、3G和便携数码产品成为半导体应用市场的大热门和上升的主要动力。预计2008年中国半导体市场将扩大12%，年收入将上升至580亿美元。2007-2011年这5年间，中国集成电路产业销售收入的年均复合增长率将达到27.7%。到2011年，中国集成电路产业销售收入将突破3000亿元，达到3415.44亿元。在这种大趋势下，作为一个工科院校的学生进行一次电子市场调查是非常有必要的，能很好的培养学科兴趣，增强社会实践能力，所以我们认真的进行了调查，写出此报告。第一章：电子元器件1.1电阻器图1-1-1常用电阻器1.1.1概念电阻器是一个限流元件，将电阻接在电路中后，它可限制通过它所连支路的电流大小.电阻器的作用:Resistor小功率电阻器通常为封装在塑料外壳中的碳膜构成，而大功率的电阻器通常2为绕线电阻器，通过将大电阻率的金属丝绕在瓷心上而制成。1.1.2电阻的型号命名方法：国产电阻器的型号由四部分组成（不适用敏感电阻）第一部分：主称，用字母表示，表示产品的名字。如R表示电阻，W表示电位器。第二部分：材料，用字母表示，表示电阻体用什么材料组成，T-碳膜、H-合成碳膜、S-有机实心、N-无机实心、J-金属膜、Y-氮化膜、C-沉积膜、I-玻璃釉膜、X-线绕。第三部分：分类，一般用数字表示，个别类型用字母表示，表示产品属于什么类型。1-普通、2-普通、3-超高频、4-高阻、5-高温、6-精密、7-精密、8-高压、9-特殊、G-高功率、T-可调。第四部分:序号，用数字表示，表示同类产品中不同品种，以区分产品的外型尺寸和性能指标等1.1.3电阻器型号电阻器型号分为好多种，有不锈钢电阻器，制动不锈钢电阻器，制动电阻器，波形不锈钢电阻器，ZX1系列电阻器，ZX2系列电阻器，ZX9系列电阻器，ZX10系列电阻器，ZX12系列电阻器，ZX15系列电阻器，ZX16不锈钢电阻器，ZX18不锈钢电阻器，ZX22不锈钢电阻器，ZX26不锈钢电阻器，ZX37不锈钢电阻器，管型系列电阻器，QZX系列过渡电阻器，康铜丝电阻器，铁铬铝电阻器，铸铁片电阻器。1.1.4电阻器规格电阻的额定功率的标称值通常有1/8、1/4、1/2、1、2、3、5、10、20等。其实际消耗功率...
