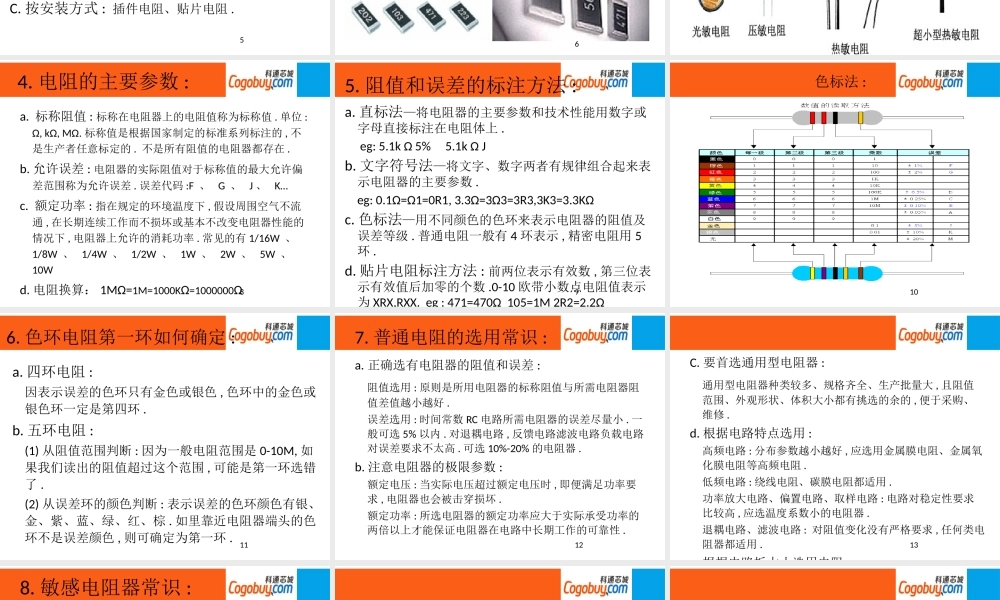

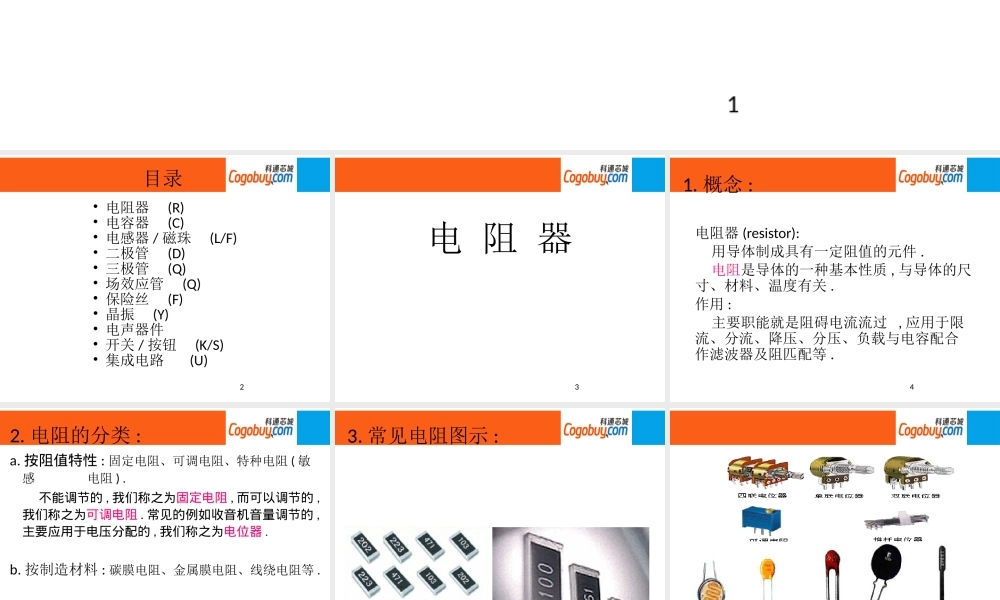

1常用电子元器件2目录•电阻器(R)•电容器(C)•电感器/磁珠(L/F)•二极管(D)•三极管(Q)•场效应管(Q)•保险丝(F)•晶振(Y)•电声器件•开关/按钮(K/S)•集成电路(U)3电阻器41.概念:电阻器(resistor):用导体制成具有一定阻值的元件.电阻是导体的一种基本性质,与导体的尺寸、材料、温度有关.作用:主要职能就是阻碍电流流过,应用于限流、分流、降压、分压、负载与电容配合作滤波器及阻匹配等.52.电阻的分类:a.按阻值特性:固定电阻、可调电阻、特种电阻(敏感电阻).不能调节的,我们称之为固定电阻,而可以调节的,我们称之为可调电阻.常见的例如收音机音量调节的,主要应用于电压分配的,我们称之为电位器.b.按制造材料:碳膜电阻、金属膜电阻、线绕电阻等.C.按安装方式:插件电阻、贴片电阻.63.常见电阻图示:784.电阻的主要参数:a.标称阻值:标称在电阻器上的电阻值称为标称值.单位:Ω,kΩ,MΩ.标称值是根据国家制定的标准系列标注的,不是生产者任意标定的.不是所有阻值的电阻器都存在.b.允许误差:电阻器的实际阻值对于标称值的最大允许偏差范围称为允许误差.误差代码:F、G、J、K…c.额定功率:指在规定的环境温度下,假设周围空气不流通,在长期连续工作而不损坏或基本不改变电阻器性能的情况下,电阻器上允许的消耗功率.常见的有1/16W、1/8W、1/4W、1/2W、1W、2W、5W、10Wd.电阻换算：1MΩ=1M=1000KΩ=1000000Ω95.阻值和误差的标注方法:a.直标法—将电阻器的主要参数和技术性能用数字或字母直接标注在电阻体上.eg:5.1kΩ5%5.1kΩJb.文字符号法—将文字、数字两者有规律组合起来表示电阻器的主要参数.eg:0.1Ω=Ω1=0R1,3.3Ω=3Ω3=3R3,3K3=3.3KΩc.色标法—用不同颜色的色环来表示电阻器的阻值及误差等级.普通电阻一般有4环表示,精密电阻用5环.d.贴片电阻标注方法:前两位表示有效数,第三位表示有效值后加零的个数.0-10欧带小数点电阻值表示为XRX,RXX.eg:471=470Ω105=1M2R2=2.2Ω10色标法:116.色环电阻第一环如何确定:a.四环电阻:因表示误差的色环只有金色或银色,色环中的金色或银色环一定是第四环.b.五环电阻:(1)从阻值范围判断:因为一般电阻范围是0-10M,如果我们读出的阻值超过这个范围,可能是第一环选错了.(2)从误差环的颜色判断:表示误差的色环颜色有银、金、紫、蓝、绿、红、棕.如里靠近电阻器端头的色环不是误差颜色,则可确定为第一环.127.普通电阻的选用常识:a.正确选有电阻器的阻值和误差:阻值选用:原则是所用电阻器的标称阻值与所需电阻器阻值差值越小...
