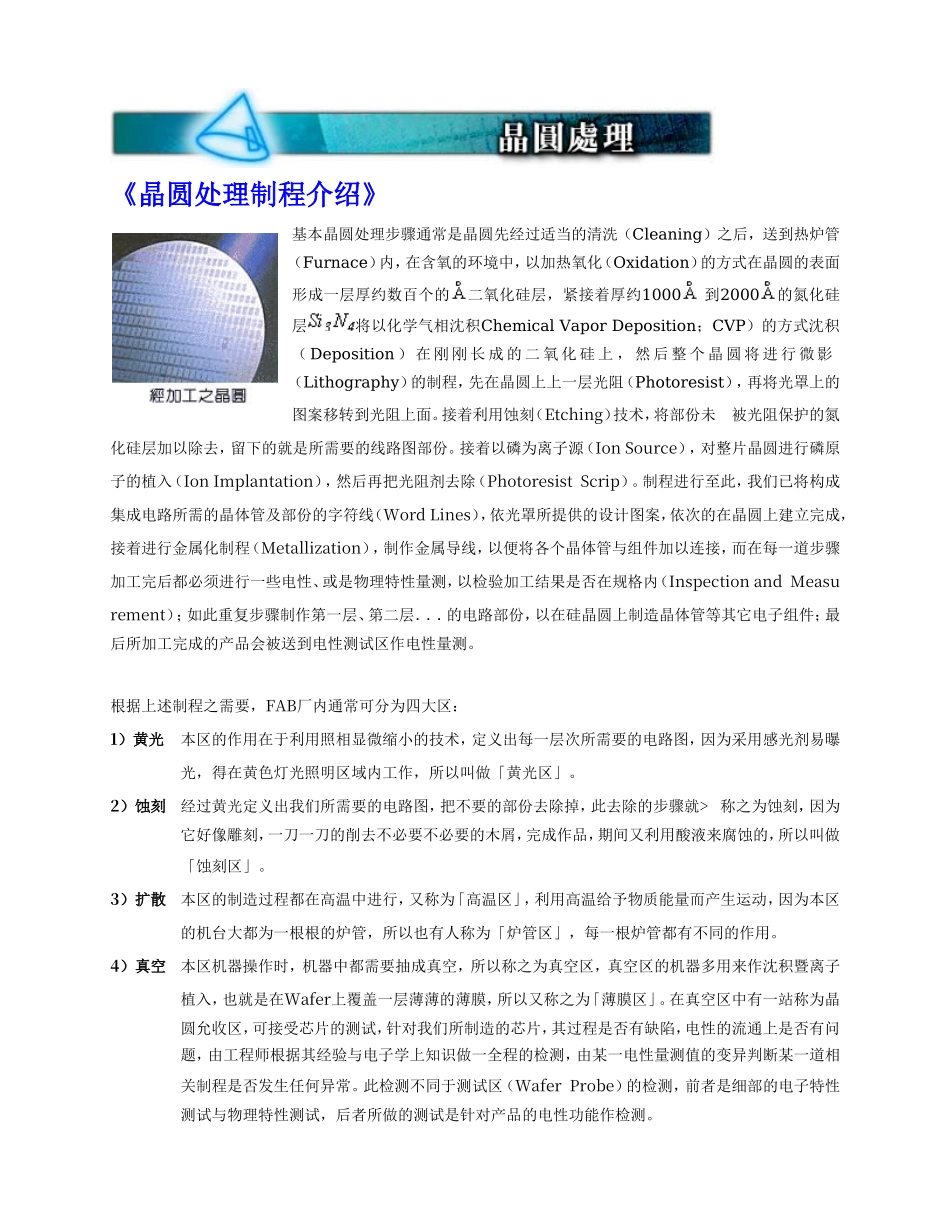

《晶圆处理制程介绍》基本晶圆处理步骤通常是晶圆先经过适当的清洗（Cleaning）之后，送到热炉管（Furnace）内，在含氧的环境中，以加热氧化（Oxidation）的方式在晶圆的表面形成一层厚约数百个的二氧化硅层，紧接着厚约1000到2000的氮化硅层将以化学气相沈积ChemicalVaporDeposition；CVP）的方式沈积（Deposition）在刚刚长成的二氧化硅上，然后整个晶圆将进行微影（Lithography）的制程，先在晶圆上上一层光阻（Photoresist），再将光罩上的图案移转到光阻上面。接着利用蚀刻（Etching）技术，将部份未被光阻保护的氮化硅层加以除去，留下的就是所需要的线路图部份。接着以磷为离子源（IonSource），对整片晶圆进行磷原子的植入（IonImplantation），然后再把光阻剂去除（PhotoresistScrip）。制程进行至此，我们已将构成集成电路所需的晶体管及部份的字符线（WordLines），依光罩所提供的设计图案，依次的在晶圆上建立完成，接着进行金属化制程（Metallization），制作金属导线，以便将各个晶体管与组件加以连接，而在每一道步骤加工完后都必须进行一些电性、或是物理特性量测，以检验加工结果是否在规格内（InspectionandMeasurement）；如此重复步骤制作第一层、第二层．．．的电路部份，以在硅晶圆上制造晶体管等其它电子组件；最后所加工完成的产品会被送到电性测试区作电性量测。根据上述制程之需要，FAB厂内通常可分为四大区：1）黄光本区的作用在于利用照相显微缩小的技术，定义出每一层次所需要的电路图，因为采用感光剂易曝光，得在黄色灯光照明区域内工作，所以叫做「黄光区」。2）蚀刻经过黄光定义出我们所需要的电路图，把不要的部份去除掉，此去除的步骤就>称之为蚀刻，因为它好像雕刻，一刀一刀的削去不必要不必要的木屑，完成作品，期间又利用酸液来腐蚀的，所以叫做「蚀刻区」。3）扩散本区的制造过程都在高温中进行，又称为「高温区」，利用高温给予物质能量而产生运动，因为本区的机台大都为一根根的炉管，所以也有人称为「炉管区」，每一根炉管都有不同的作用。4）真空本区机器操作时，机器中都需要抽成真空，所以称之为真空区，真空区的机器多用来作沈积暨离子植入，也就是在Wafer上覆盖一层薄薄的薄膜，所以又称之为「薄膜区」。在真空区中有一站称为晶圆允收区，可接受芯片的测试，针对我们所制造的芯片，其过程是否有缺陷，电性的流通上是否有问题，由工程师根据其经验与电子学上知识做一全程的检测，由某一电性量测值...
