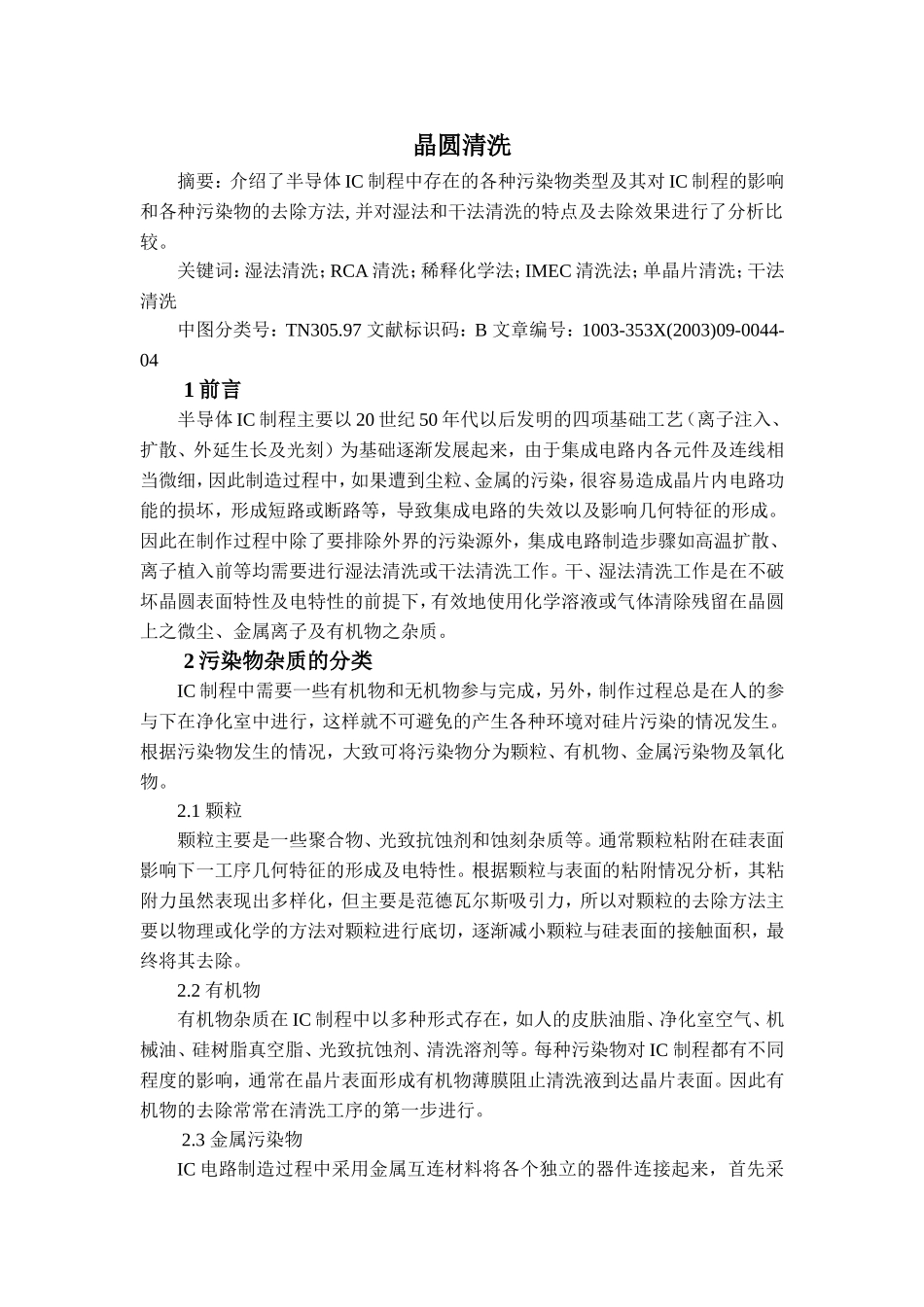

晶圆清洗摘要：介绍了半导体IC制程中存在的各种污染物类型及其对IC制程的影响和各种污染物的去除方法,并对湿法和干法清洗的特点及去除效果进行了分析比较。关键词：湿法清洗；RCA清洗；稀释化学法；IMEC清洗法；单晶片清洗；干法清洗中图分类号：TN305.97文献标识码：B文章编号：1003-353X(2003)09-0044-0481前言半导体IC制程主要以20世纪50年代以后发明的四项基础工艺（离子注入、扩散、外延生长及光刻）为基础逐渐发展起来，由于集成电路内各元件及连线相当微细，因此制造过程中，如果遭到尘粒、金属的污染，很容易造成晶片内电路功能的损坏，形成短路或断路等，导致集成电路的失效以及影响几何特征的形成。因此在制作过程中除了要排除外界的污染源外，集成电路制造步骤如高温扩散、离子植入前等均需要进行湿法清洗或干法清洗工作。干、湿法清洗工作是在不破坏晶圆表面特性及电特性的前提下，有效地使用化学溶液或气体清除残留在晶圆上之微尘、金属离子及有机物之杂质。2污染物杂质的分类IC制程中需要一些有机物和无机物参与完成，另外，制作过程总是在人的参与下在净化室中进行，这样就不可避免的产生各种环境对硅片污染的情况发生。根据污染物发生的情况，大致可将污染物分为颗粒、有机物、金属污染物及氧化物。2.1颗粒,@/e&~,I/|#C$R颗粒主要是一些聚合物、光致抗蚀剂和蚀刻杂质等。通常颗粒粘附在硅表面影响下一工序几何特征的形成及电特性。根据颗粒与表面的粘附情况分析，其粘附力虽然表现出多样化，但主要是范德瓦尔斯吸引力，所以对颗粒的去除方法主要以物理或化学的方法对颗粒进行底切，逐渐减小颗粒与硅表面的接触面积，最终将其去除。2.2有机物0~&@6d)p"]-B-R4|.T!W+h-W!T+w#f%L有机物杂质在IC制程中以多种形式存在，如人的皮肤油脂、净化室空气、机械油、硅树脂真空脂、光致抗蚀剂、清洗溶剂等。每种污染物对IC制程都有不同程度的影响，通常在晶片表面形成有机物薄膜阻止清洗液到达晶片表面。因此有机物的去除常常在清洗工序的第一步进行。;x0?+F:t-K'?2.3金属污染物`*z:C3S"}5^6[.b0yIC电路制造过程中采用金属互连材料将各个独立的器件连接起来，首先采用光刻、蚀刻的方法在绝缘层上制作接触窗口，再利用蒸发、溅射或化学汽相沉积（CVD）形成金属互连膜，如Al-Si，Cu等，通过蚀刻产生互连线，然后对沉积介质层进行化学机械抛光（CMP）。这个过程对IC制程也是一个潜在的污染过程，在形成金属互连的同时，也产生各种金属污染。必须采...
