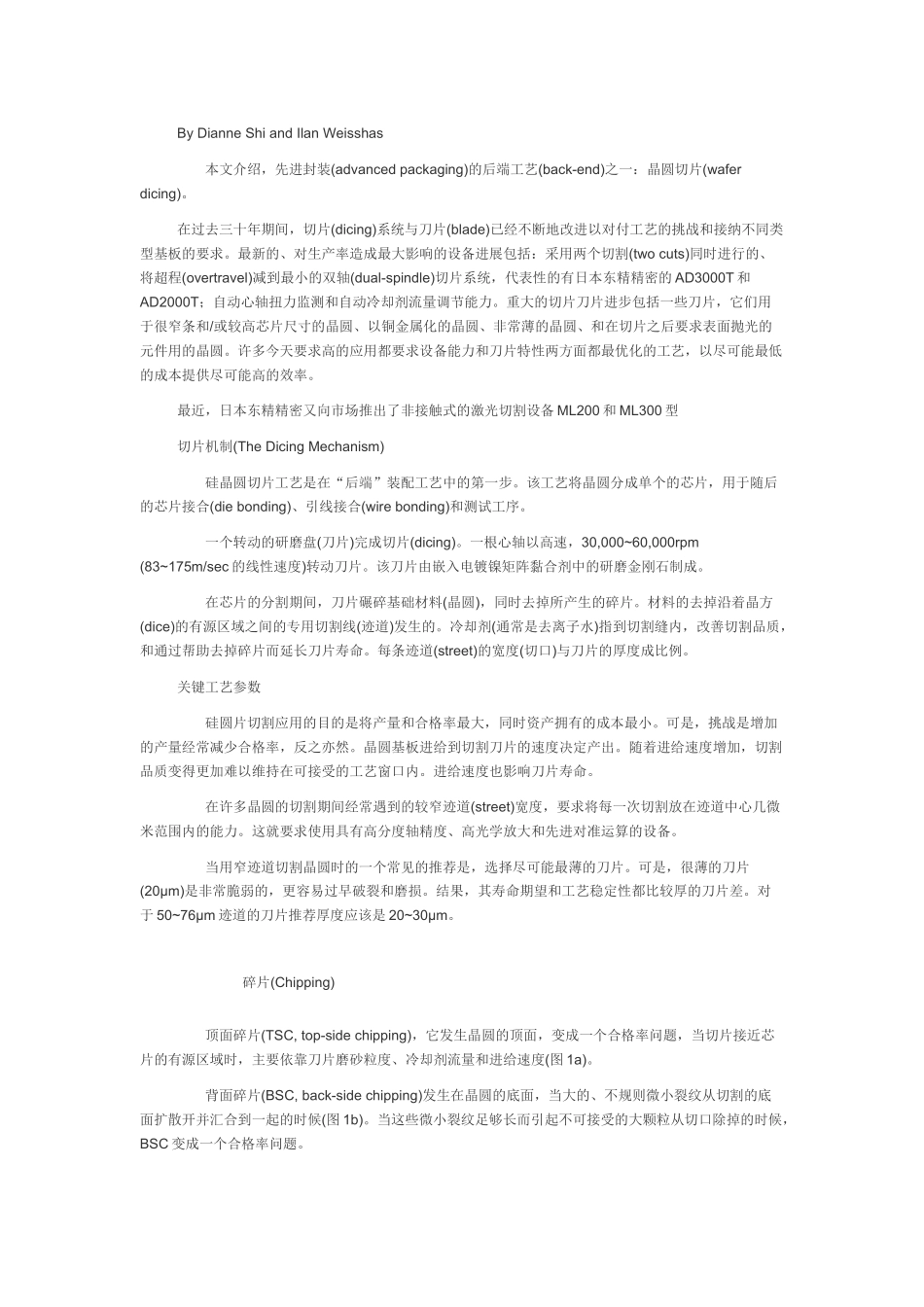

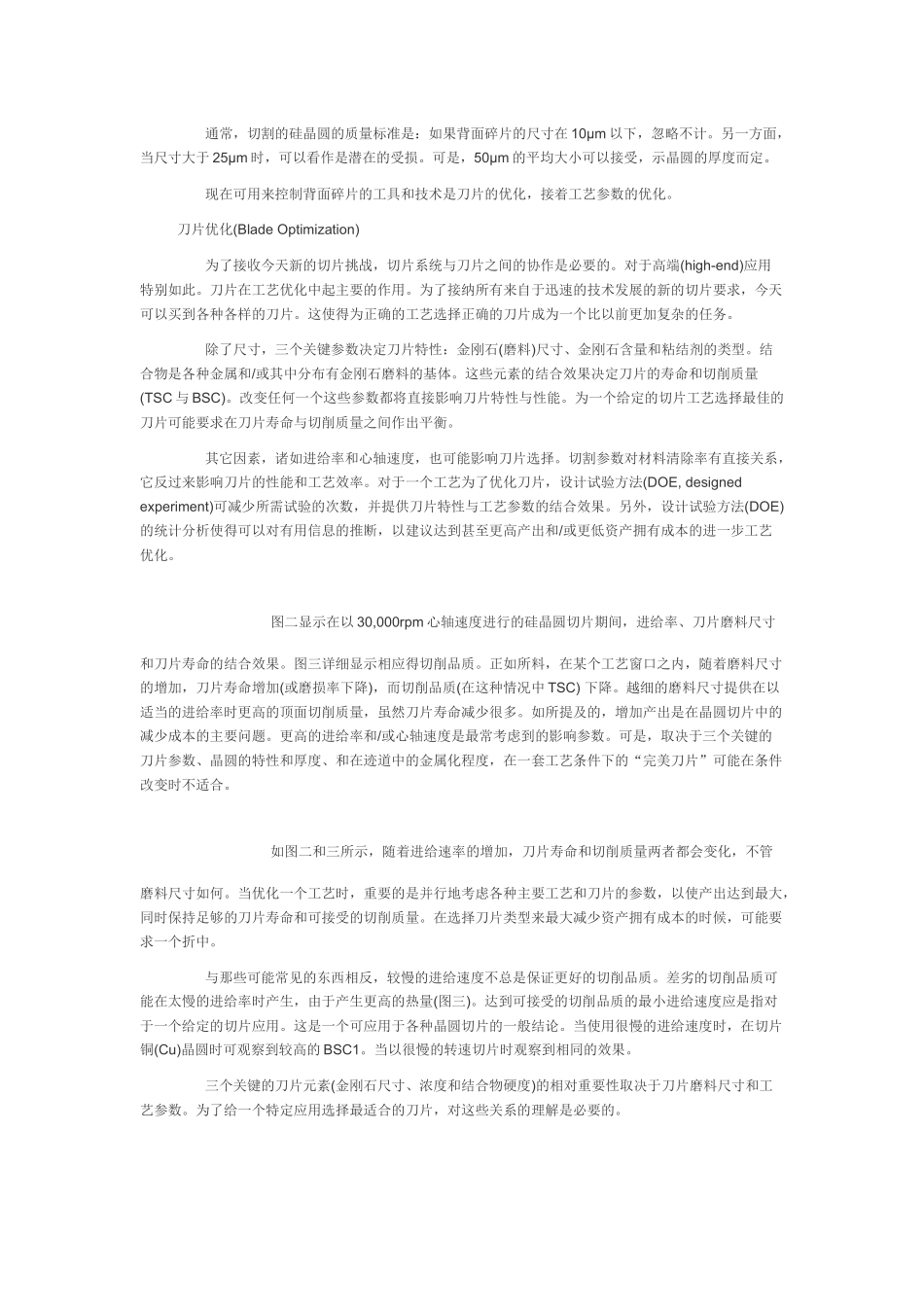

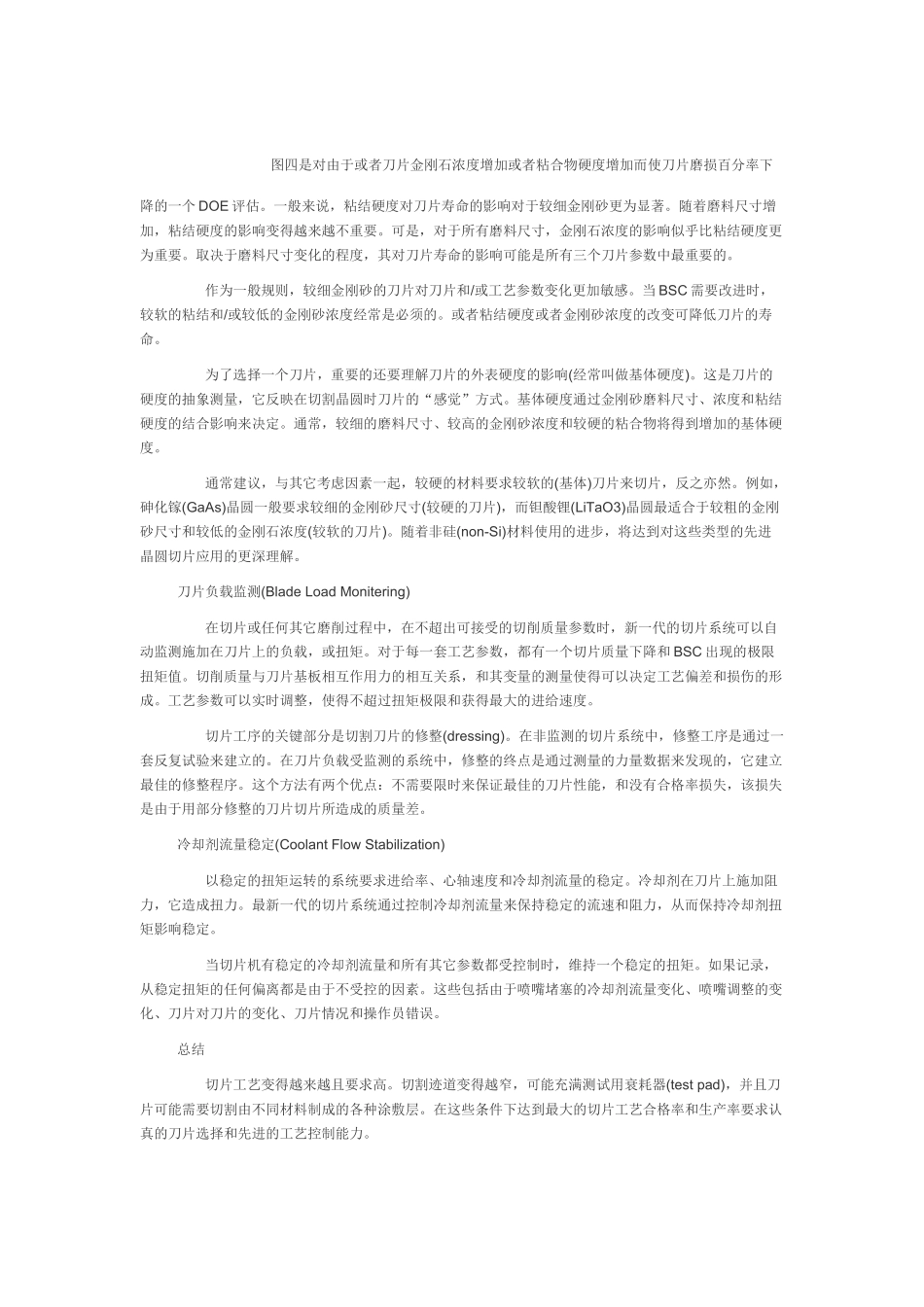

ByDianneShiandIlanWeisshas本文介绍，先进封装(advancedpackaging)的后端工艺(back-end)之一：晶圆切片(waferdicing)。在过去三十年期间，切片(dicing)系统与刀片(blade)已经不断地改进以对付工艺的挑战和接纳不同类型基板的要求。最新的、对生产率造成最大影响的设备进展包括：采用两个切割(twocuts)同时进行的、将超程(overtravel)减到最小的双轴(dual-spindle)切片系统，代表性的有日本东精精密的AD3000T和AD2000T；自动心轴扭力监测和自动冷却剂流量调节能力。重大的切片刀片进步包括一些刀片，它们用于很窄条和/或较高芯片尺寸的晶圆、以铜金属化的晶圆、非常薄的晶圆、和在切片之后要求表面抛光的元件用的晶圆。许多今天要求高的应用都要求设备能力和刀片特性两方面都最优化的工艺，以尽可能最低的成本提供尽可能高的效率。最近，日本东精精密又向市场推出了非接触式的激光切割设备ML200和ML300型切片机制(TheDicingMechanism)硅晶圆切片工艺是在“后端”装配工艺中的第一步。该工艺将晶圆分成单个的芯片，用于随后的芯片接合(diebonding)、引线接合(wirebonding)和测试工序。一个转动的研磨盘(刀片)完成切片(dicing)。一根心轴以高速，30,000~60,000rpm(83~175m/sec的线性速度)转动刀片。该刀片由嵌入电镀镍矩阵黏合剂中的研磨金刚石制成。在芯片的分割期间，刀片碾碎基础材料(晶圆)，同时去掉所产生的碎片。材料的去掉沿着晶方(dice)的有源区域之间的专用切割线(迹道)发生的。冷却剂(通常是去离子水)指到切割缝内，改善切割品质，和通过帮助去掉碎片而延长刀片寿命。每条迹道(street)的宽度(切口)与刀片的厚度成比例。关键工艺参数硅圆片切割应用的目的是将产量和合格率最大，同时资产拥有的成本最小。可是，挑战是增加的产量经常减少合格率，反之亦然。晶圆基板进给到切割刀片的速度决定产出。随着进给速度增加，切割品质变得更加难以维持在可接受的工艺窗口内。进给速度也影响刀片寿命。在许多晶圆的切割期间经常遇到的较窄迹道(street)宽度，要求将每一次切割放在迹道中心几微米范围内的能力。这就要求使用具有高分度轴精度、高光学放大和先进对准运算的设备。当用窄迹道切割晶圆时的一个常见的推荐是，选择尽可能最薄的刀片。可是，很薄的刀片(20µm)是非常脆弱的，更容易过早破裂和磨损。结果，其寿命期望和工艺稳定性都比较厚的刀片差。对于50~76µm迹道的刀片推荐厚度应该是20~30µm。碎片(Chipping)顶面碎片(TSC,top-sidechipping...
