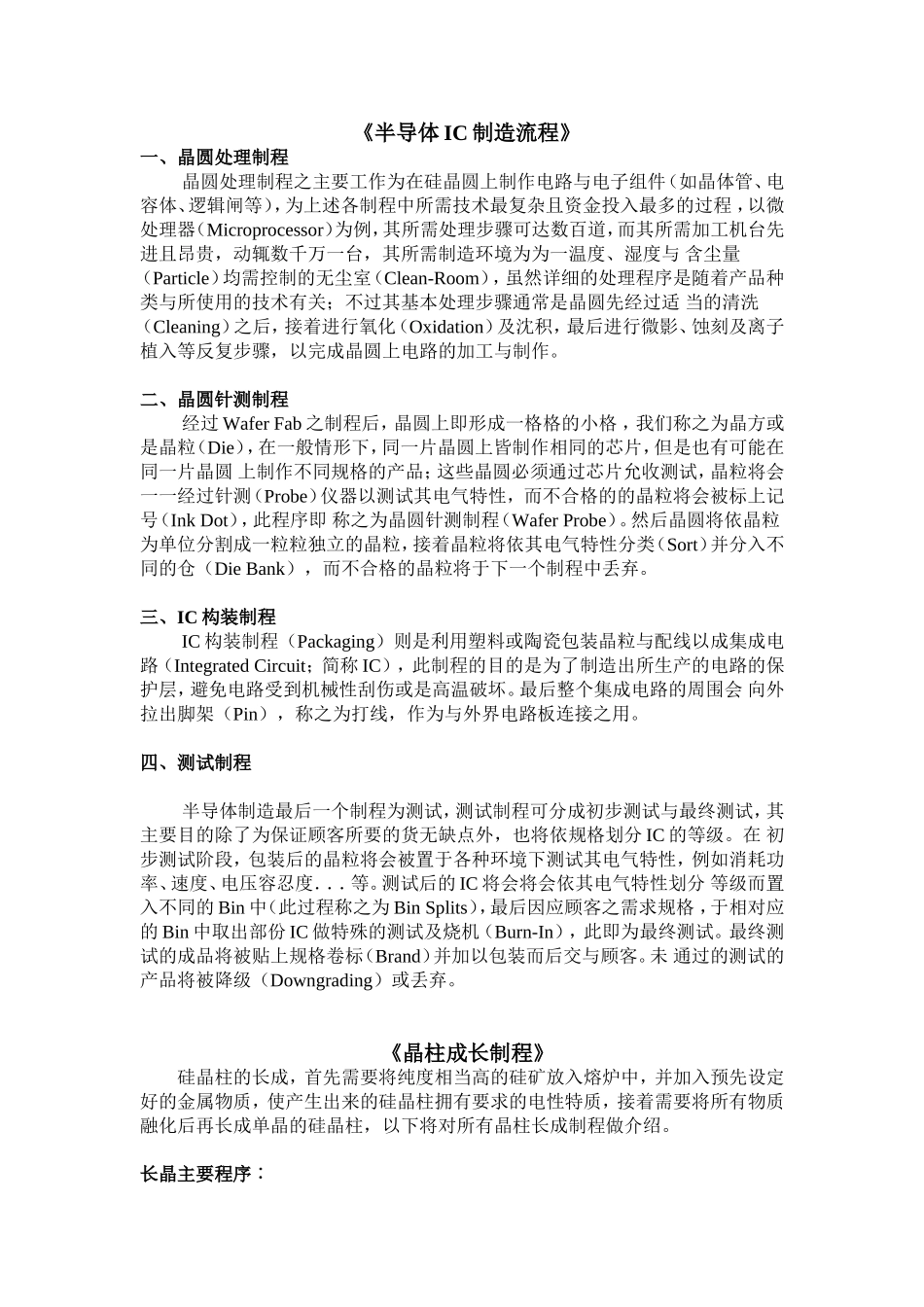

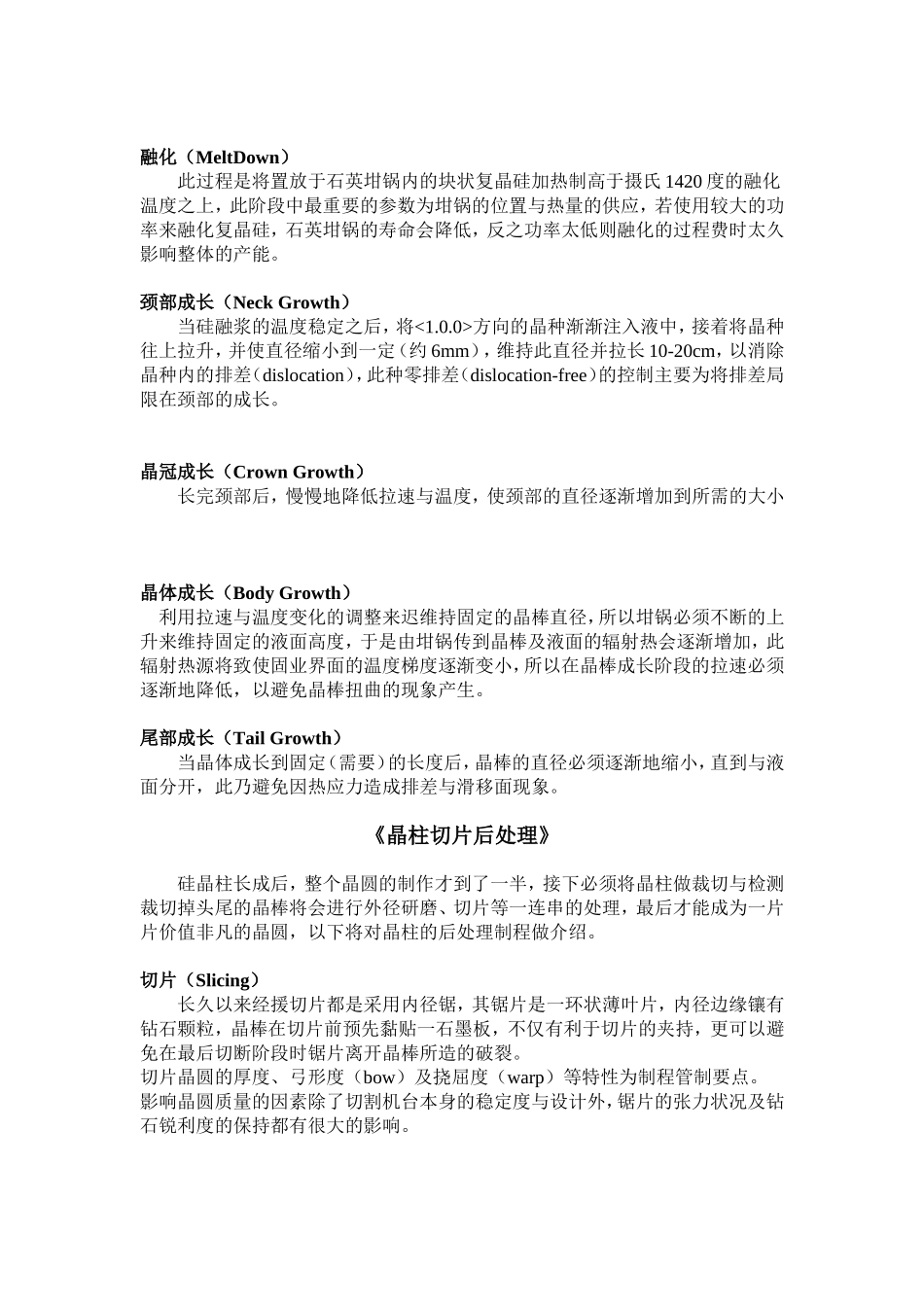

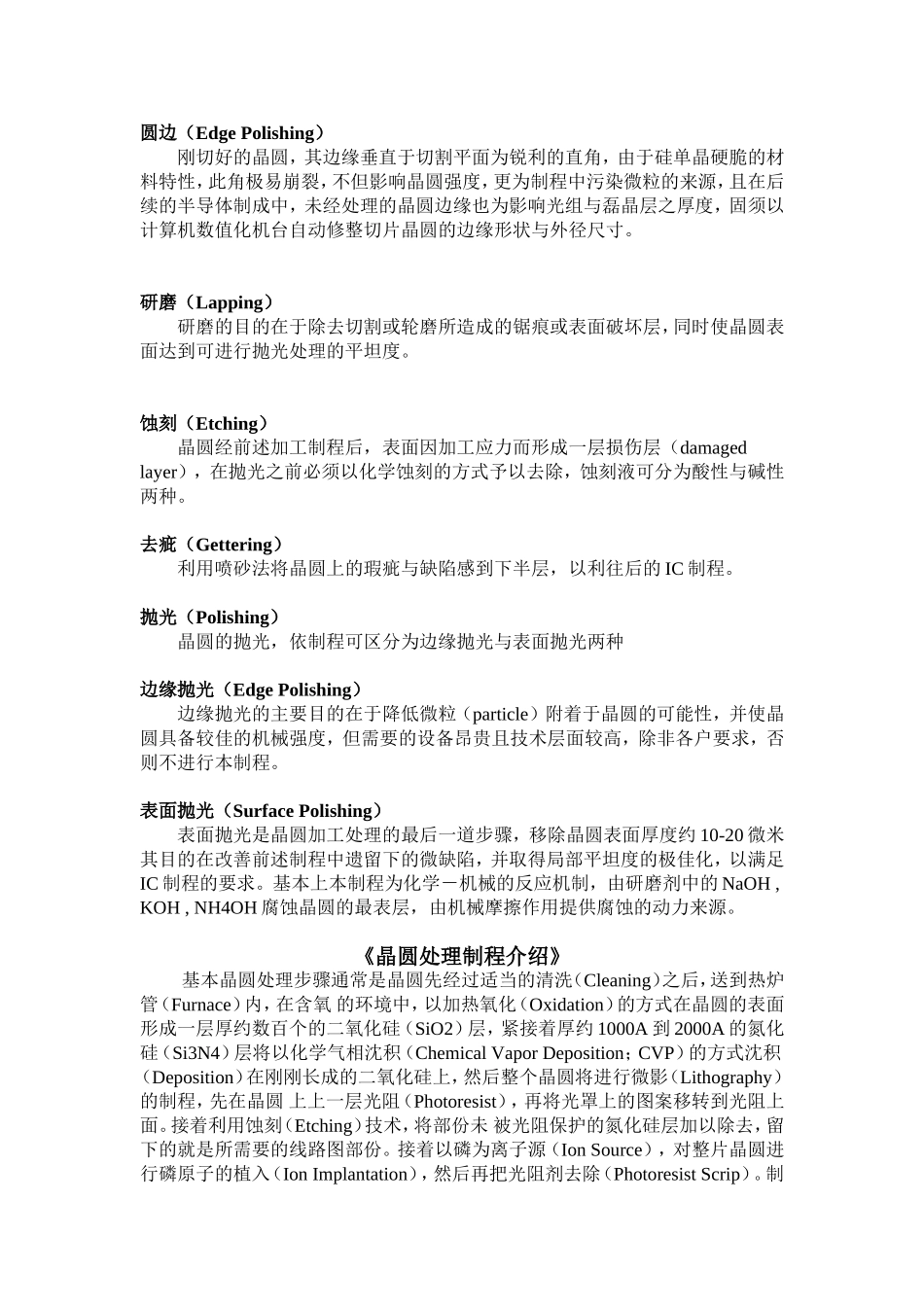

《半导体IC制造流程》一、晶圆处理制程晶圆处理制程之主要工作为在硅晶圆上制作电路与电子组件（如晶体管、电容体、逻辑闸等），为上述各制程中所需技术最复杂且资金投入最多的过程，以微处理器（Microprocessor）为例，其所需处理步骤可达数百道，而其所需加工机台先进且昂贵，动辄数千万一台，其所需制造环境为为一温度、湿度与含尘量（Particle）均需控制的无尘室（Clean-Room），虽然详细的处理程序是随着产品种类与所使用的技术有关；不过其基本处理步骤通常是晶圆先经过适当的清洗（Cleaning）之后，接着进行氧化（Oxidation）及沈积，最后进行微影、蚀刻及离子植入等反复步骤，以完成晶圆上电路的加工与制作。二、晶圆针测制程经过WaferFab之制程后，晶圆上即形成一格格的小格，我们称之为晶方或是晶粒（Die），在一般情形下，同一片晶圆上皆制作相同的芯片，但是也有可能在同一片晶圆上制作不同规格的产品；这些晶圆必须通过芯片允收测试，晶粒将会一一经过针测（Probe）仪器以测试其电气特性，而不合格的的晶粒将会被标上记号（InkDot），此程序即称之为晶圆针测制程（WaferProbe）。然后晶圆将依晶粒为单位分割成一粒粒独立的晶粒，接着晶粒将依其电气特性分类（Sort）并分入不同的仓（DieBank），而不合格的晶粒将于下一个制程中丢弃。三、IC构装制程IC构装制程（Packaging）则是利用塑料或陶瓷包装晶粒与配线以成集成电路（IntegratedCircuit；简称IC），此制程的目的是为了制造出所生产的电路的保护层，避免电路受到机械性刮伤或是高温破坏。最后整个集成电路的周围会向外拉出脚架（Pin），称之为打线，作为与外界电路板连接之用。四、测试制程半导体制造最后一个制程为测试，测试制程可分成初步测试与最终测试，其主要目的除了为保证顾客所要的货无缺点外，也将依规格划分IC的等级。在初步测试阶段，包装后的晶粒将会被置于各种环境下测试其电气特性，例如消耗功率、速度、电压容忍度．．．等。测试后的IC将会将会依其电气特性划分等级而置入不同的Bin中（此过程称之为BinSplits），最后因应顾客之需求规格，于相对应的Bin中取出部份IC做特殊的测试及烧机（Burn-In），此即为最终测试。最终测试的成品将被贴上规格卷标（Brand）并加以包装而后交与顾客。未通过的测试的产品将被降级（Downgrading）或丢弃。《晶柱成长制程》硅晶柱的长成，首先需要将纯度相当高的硅矿放入熔炉中，并加入预先设定好的金属物质，使产生出来的硅晶柱拥有...
