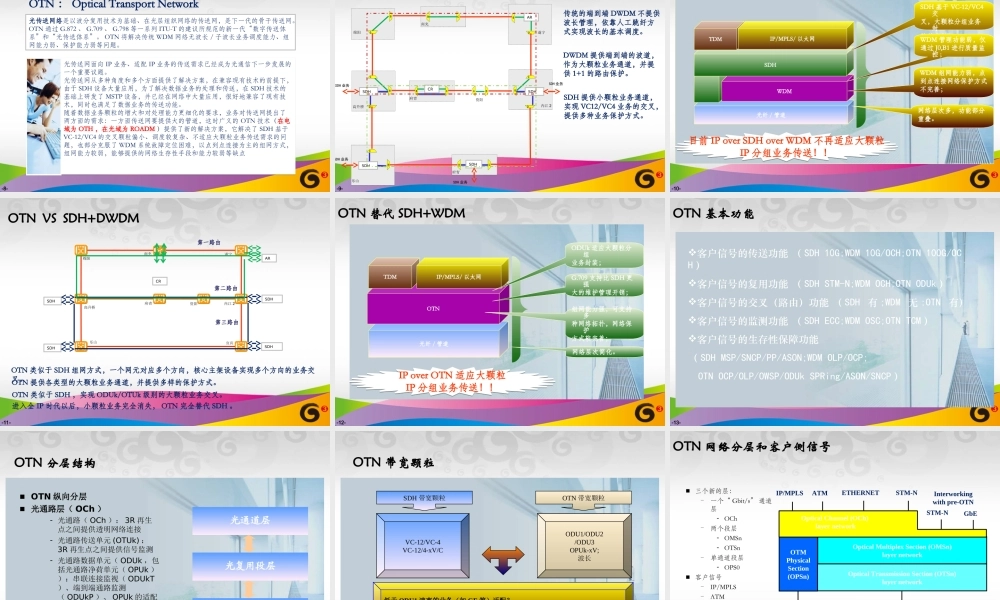

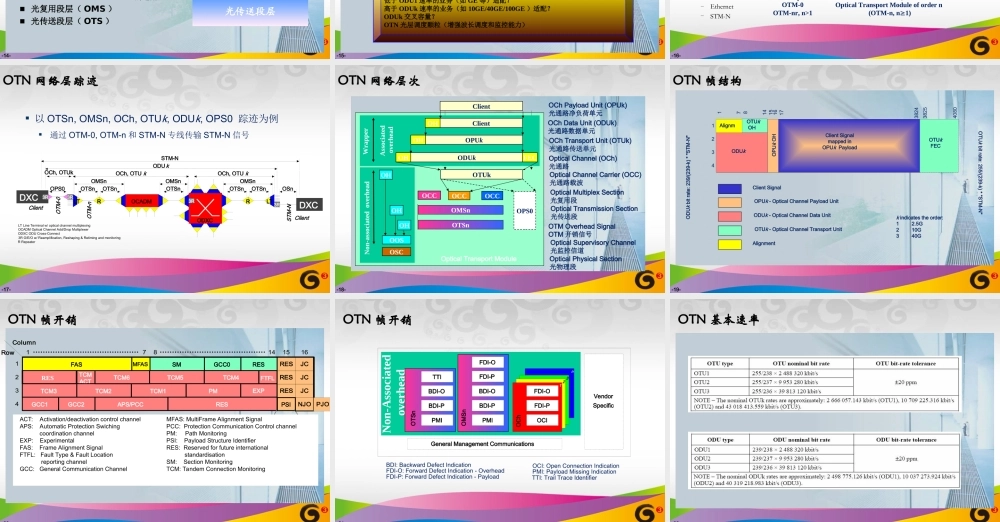

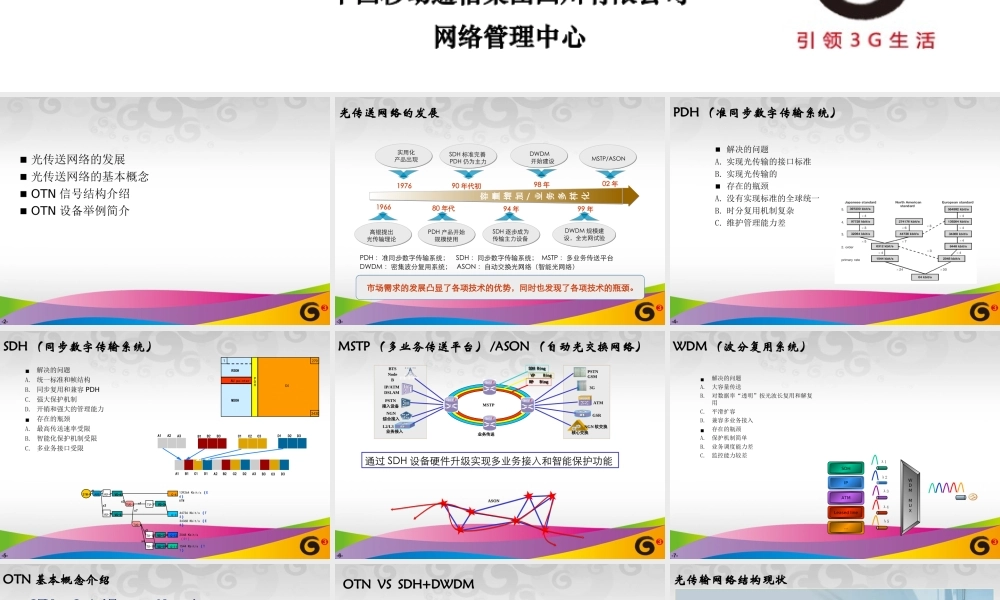

光传送网络新技术介绍（试行版）光传送网络新技术介绍OTN中国移动通信集团四川有限公司网络管理中心-2-▪光传送网络的发展▪光传送网络的基本概念▪OTN信号结构介绍▪OTN设备举例简介-3-PDH：准同步数字传输系统；SDH：同步数字传输系统；MSTP：多业务传送平台DWDM：密集波分复用系统；ASON：自动交换光网络（智能光网络）光传送网络的发展市场需求的发展凸显了各项技术的优势，同时也发现了各项技术的瓶颈。容量增加/业务多样化容量增加/业务多样化196680年代94年99年90年代初98年1976DWDM开始建设SDH标准完善PDH仍为主力实用化产品出现SDH逐步成为传输主力设备PDH产品开始规模使用高锟提出光传输理论DWDM规模建设，全光网试验MSTP/ASON02年-4-PDH（准同步数字传输系统）▪解决的问题A.实现光传输的接口标准B.实现光传输的▪存在的瓶颈A.没有实现标准的全球统一B.时分复用机制复杂C.维护管理能力差-5-SDH（同步数字传输系统）B1B2B3C1C2C3A1A2A3C2A2D2B1C1D1B2A3A1D1D2D3D3B3C3C-4C-3VC-3VC-12VC-11TU-3TU-12TU-11TUG-2TUG-3VC-3VC-4AU-4AU-3STM-Nx3x1xNx3x7x1x3x4139264Kbit/s（E4）ATM44736Kbit/s（T3）34368Kbit/s（E3）2048Kbit/s（E1）1544Kbit/s（T1）AUGC-12C-11RSOHAUpointerMSOHPOH270C424301▪解决的问题A.统一标准和帧结构B.同步复用和兼容PDHC.强大保护机制D.开销和强大的管理能力▪存在的瓶颈A.最高传送速率受限B.智能化保护机制受限C.多业务接口受限-6-MSTP（多业务传送平台）/ASON（自动光交换网络）SDHRingSDHRingSDHRingSDHRingVPRingVPRingVPRingVPRingRPRingRPRingRPRingRPRingMSTPNGN综合接入L2/L3IP/ATMDSLAMBTSNodeBPSTN接入设备业务接入PSTNGSMATMGSRNGN软交换3G核心交换业务传送★★★★★★★ASON通过SDH设备硬件升级实现多业务接入和智能保护功能-7-WDM（波分复用系统）SDHIPLeasedlineATM...WDMMUXλ1λ2λ3λ4λ5▪解决的问题A.大容量传送B.对数据率“透明”按光波长复用和解复用C.平滑扩容D.兼容多业务接入▪存在的瓶颈A.保护机制简单B.业务调度能力差C.监控能力较差-8-OTN基本概念介绍OTN：OpticalTransportNetwork光传送网络是以波分复用技术为基础、在光层组织网络的传送网，是下一代的骨干传送网。OTN通过G.872、G.709、G.798等一系列ITU-T的建议所规范的新一代“数字传送体系”和“光传送体系”。OTN将解决传统WDM网络无波长/子波长业务调度能力、组网能力弱、保护能力弱等问题。光传送网面向IP业务、适配IP业...
