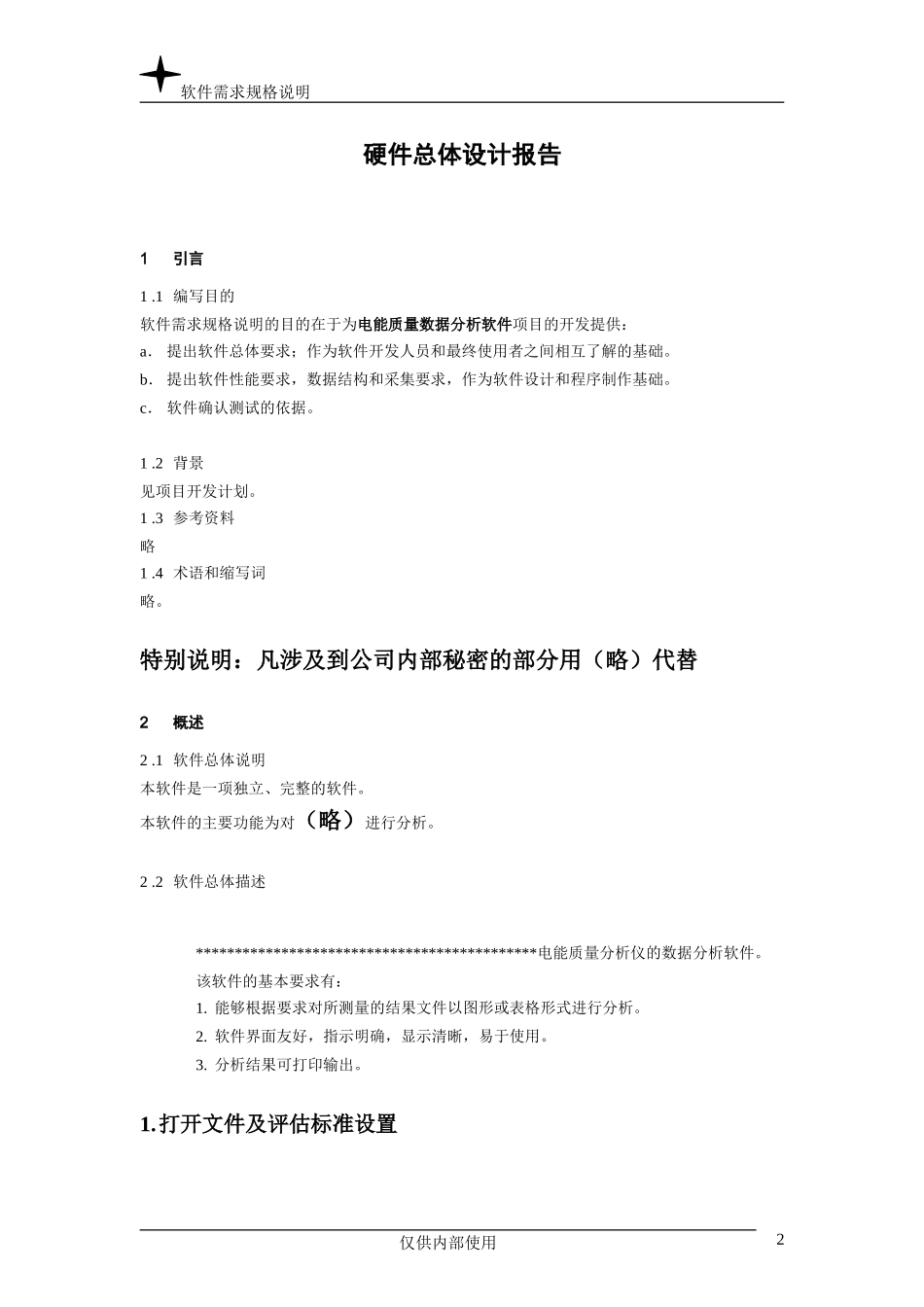

软件需求规格说明 XK-DN-2000-10-11-02 请在这里输入公司名称 文 档 编 号 产品版本 密级 XK-DN-2000-10-11-02 V．01 内部 产品名称： 共 页 硬件总体设计报告 (仅供内部使用) 文 档 作 者： _________________ 日期：____/____/____ 文 档 校 对： _________________ 日期：____/____/____ 管 理 办： _________________ 日期：____/____/____ 请在这里输入公司名称 版权所有 不得复制 硬件总体设计报告 1 引言 1 .1 编写目的 软件需求规格说明的目的在于为电能质量数据分析软件项目的开发提供： a． 提出软件总体要求；作为软件开发人员和最终使用者之间相互了解的基础。 b． 提出软件性能要求，数据结构和采集要求，作为软件设计和程序制作基础。 c． 软件确认测试的依据。 1 .2 背景 见项目开发计划。 1 .3 参考资料 略 1 .4 术语和缩写词 略。 特别说明：凡涉及到公司内部秘密的部分用（略）代替 2 概述 2 .1 软件总体说明 本软件是一项独立、完整的软件。 本软件的主要功能为对（略）进行分析。 2 .2 软件总体描述 ********************************************电能质量分析仪的数据分析软件。 该软件的基本要求有： 1. 能够根据要求对所测量的结果文件以图形或表格形式进行分析。 2. 软件界面友好，指示明确，显示清晰，易于使用。 3. 分析结果可打印输出。 1. 打开文件及评估标准设置 使用者选择打开一个测量结果文件（略）。文件选择前，首先出现评估标准设置窗口。设置内容可以存储在一个文件中，设置时也可选择一个已存在的文件。 确定后，可选择测量结果（略）。文件选择后，出现“互感器接法”选择窗口，可选择互感器接法。 评估标准国标规定值： （略） 2. 电能质量总览图 电能质量总览图可显示电能质量总体评估结果。 基本界面如图所示。 蓝色柱图为该值的95%概率值，红色柱图为该值的最大值。横线为已设置好的标准，柱状图高度以实际结果对标准的相对高度计算。横线在总高度的4/5处，柱状图如果超过总高度的话就按总高度显示。 算法： 1. A（略） ¨ （略） ¨ （略） 2. A（略） ¨ （略）。 3. A（略） ¨ （略） ¨ （略） 4. A（略） ¨ （略）。 5. A（略） 6. A（略） 注：在电能质量总览图中电压偏差是以什么方式显示，即正偏差，负偏差或正负之和偏差，取决于评估标准设置中相应的选择。 7. A（略） ¨ （略） 8. A（略） ¨ （略） ¨ （略）。 9. A（略） ¨ （略） 8. A（略） ¨ （略）。 10. （略） ¨ （略） 11. （略） 12. （略） ¨ （略） 13. （略） ¨ （略） ¨ （略）。 注: 以上为 三瓦法星型测量方法情况下的A相算法，三种测量方法的数据及名称的对应关系见下表： （略） 3. 记录曲线图： 记录曲线图是将仪器所测量和存储的各种数据有选择地以曲线形式显示出来。 其中某些包含多个项目的测量值，如谐波，应再弹出一个窗口。 列表中包括各项数据的平均值、最大值、最小值： 其中当选中电压谐波、电流谐波和功率谐波时，便再弹出一个窗口，显示（略）次谐波以供选择。可规定最多选择同时显示（略）条曲线。 · 记录曲线图可参照上图。横坐标为时间和日期，纵坐标有左右两条，为前两条曲线值的坐标刻度。曲线根据测量文件中的时间和数值以不同颜色划出。初始曲线的横坐标范围为整个测量时间，曲线的纵坐标范围根据上表所列。在曲线上部，列有曲线图例，指明曲线名称及颜色。 · 可通过单击曲线图例的方式切换两个总轴刻度对应哪条曲线。 · 可用鼠标选中某一区域进线局部放大及缩小 · 可对一条或多条曲线进行伸缩(纵向)或平移。 · 初始曲线显示最小值为0，最大值为实际数据最大值(三相参数为三相最大值)的1.3倍，三相参数为三相最大值 · 相位选择区域根据互感器选择不同，点击参数不同而改变 · 电压谐波，电流谐波，谐波功率、长时间闪变度及短时间闪变度是没有最大值和最小值的。 · 原始文件中的数据无法与需要数据对应的单独列出来，以TYPE 和Format 标识。 4. 谐波频谱图 谐波频谱图是以柱状频谱的形式将三相电流谐波、三相电压谐波图形化显示出来。谐波频谱图共有两个窗口，电压谐波窗口和电流谐波窗口，分别显示三相电压谐波频谱图和三相电流谐波频谱图。 · 电压谐波窗口可参照上图，分别显示三相电压的谐波(0-50次)谐波含有率的频谱图。 · 谐波柱状图的每个柱实际上分为（略）。 · 柱高度的算法，（略） · 图形横坐标为（略）。 电流谐波频谱图与电压类似，唯一的区别是电流谐波柱状图直接用电流值来表示，而不转换为含有率。 当用鼠标点击到某个柱状区域时，（略） · 以横线标出评估标准中谐波限制值。 注: 以上为 三瓦法星型测量方法情况下的A相算法，三种测量方法的数据及名称的对应关系见下表： （略） 5. 电能质量统计报表 电能质量统计报表是将电能质量统计评估结果以表格的形式显示和打印出来。具体打印结果可参照附表所示。 表格分为这几部分： 1. 表头 2. 表见下图（略） 此表头内容由用户填写。菜单中应有“测量信息设置”一项，可设置除前四项以外的几项内容。“打印日期”根据计算机当前时钟的时间。“统计时间”和“存储间隔”可从数据库文件中读出，存储次数为记录次数。 3. A相统计结果 名称 单位 最大值 最小值 平均值 95％概率值 限制值 越限次数 电压正偏差 ％ 电压负偏差 ％ 电压正负偏差之和 ％ 电压总谐波畸变率 ％ 电压闪变(Pst) 电压闪变(Plt) 电压有效值 算法： （略） 4. B相统计结果 名称 单位 最大值 最小值 平均值 95％概率值 限制值 越限次数 电压正偏差 ％ 电压负偏差 ％ 电压正负偏差之和 ％ 电压总谐波畸变率 ％ 电压闪变(Pst) 电压闪变(Plt) 电压有效值 V 算法：参见A相统计结果 5. C相统计结果 名称 单位 最大值 最小值 平均值 95％概率值 限制值 越限次数 电压正偏差 ％ 电压负偏差 ％ 电压正负偏差之和 ％ 电压总谐波畸变率 ％ 电压闪变(Pst) 电压闪变(Plt) 电压有效值 V 算法：参见A相统计结果 5. 频率和三相不平衡度统计结果 名称 单位 最大值 最小值 平均值 95％概率值 限制值 越限次数 频率偏差 Hz 三相不平衡度 ％ · 算法 · （略） 6. 电流和功率统计结果 名称 单位 最大值 最小值 平均值 95％概率值 限制值 越限次数 A相电流 A B相电流 A C相电流 A A相有功功率 W A相无功功率 VAR A相视在功率 VA A相功率因数 A相COS B相有功功率 W B相无功功率 VAR B相视在功率 VA B相功率因数 B相COS C相有功功率 W C相无功功率 VAR C相视在功率 VA C相功率因数 C相COS 三相有功功率 W 三相无功功率 VAR 三相视在功率 VA 三相功率因数 三相COS （略）。 7. A相电压谐波含有率统计结果： 名称 单位 最大值 最小值 平均值 95％概率值 限制值 越限次数 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 算法： 以3次谐波为例： （略） 10. A相电流谐波含有量统计结果： 名称 单位 最大值 最小值 平均值 95％概率值 限制值 越限次数 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 算法： 以3次谐波为例： （略） 11. B相电流谐波含有量统计结果：参照A相 12. C相电流谐波含有量统计结果：参照A相 注: 以上为 三瓦法星型测量方法情况下的A相算法，三种测量方法的数据及名称的对应关系见下表： （略）Page: 11 简要说明该软件的主要功能要求和与外界的相互联系。 描述该软件的运行过程。 2 .3 使用者的特点 本软件为经常与仪器仪表一起使用的软件，使用频度为每周几次Page: 12 列出本软件的最终使用者的特点，充分说明操作人员、维护人员的教育水平和技术专长，以及本软件的预期使用频度。这是对软件设计工作的重要约束。 。使用人员为一般工人，业务水平从高中到本科。 2 .4 约束和假设 本软件为与仪器仪表联合使用。Page: 12 列出进行本软件开发工作的假定和约束，例如经费需求、开发期限、人员素质、管理等方面的限制和假设。 3 运行环境规定 PC 台式或笔记本电脑。 3 .1 支持软件环境 Win 98 /NT. 操作系统。Page: 12 描写现有的软件环境，并确定满足软件需求的环境。 3 .2 接口 PF1文件。Page: 12 接口要求包括： a． 与硬设备（包括计算机外部设备、武器系统各子系统）的接口。必须说明硬设备对软件的要求、设备的功能、功能选择和控制方法； b． 与其它软件的接口。必须给出软件接口界面、数据类型、格式、数量、传输速度、时间要求等； c． 人机接口。必须确定操作员与本软件的界面、操作和使用要求。 4 软件详细需求 4 .1 性能需求 （略） 4 .2 功能需求 （略） Page: 12 逐项定量和定性地叙述本软件的功能，说明这些功能的主要功能性处理步骤及其如何体现性能目标。 任务承办单位应说明软件的主要任务及次要任务、主要功能及次要功能，说明这些功能要求是如何体现性能指标的。要求仔细描述这些功能特性，并具体指明输入、处理、输出要求。 输入要求：必须确定软件内部和外部的所有输入信息，包括这些信息的来源、格式、接收方式、数量、时序、值域、精度和适用范围。 处理要求：必须对每一功能模块和功能参数进行仔细的描述。 输出要求：必须确定软件内部和外部的所有输出信息，包括这些信息的格式、传输方法、数量、时序、值域、精度和接收对象。 要求对每一功能进行验证分析，确定软件生存周期内哪些功能会有变动。 4 .3 故障处理要求 不能出现错误提示，而应该有软件处理。 （略）Page: 12 预计系统可能发生的故障和故障原因，并提出排除这些故障的技术措施。 4 .4 可靠性和安全性要求 该软件的可靠性要求输入、输出Page: 12 详细描述可靠性和安全性要求及其适当的分解。 不出现溢出、保护性错误。 安全性要求：（略）。 5 数据需求 5 .1 记录曲线改进要求及算法 (1) 同时显示最多6条曲线 (2) 显示两个纵坐标轴，对应其中任意两条曲线 (3) 图形可局部放大、缩小或返回 (4) 单条曲线的平移和伸缩 实现算法可参照下列方法： （略） 5 .2 数据采集 见PF1 文件格式。 13 仅供内部使用
