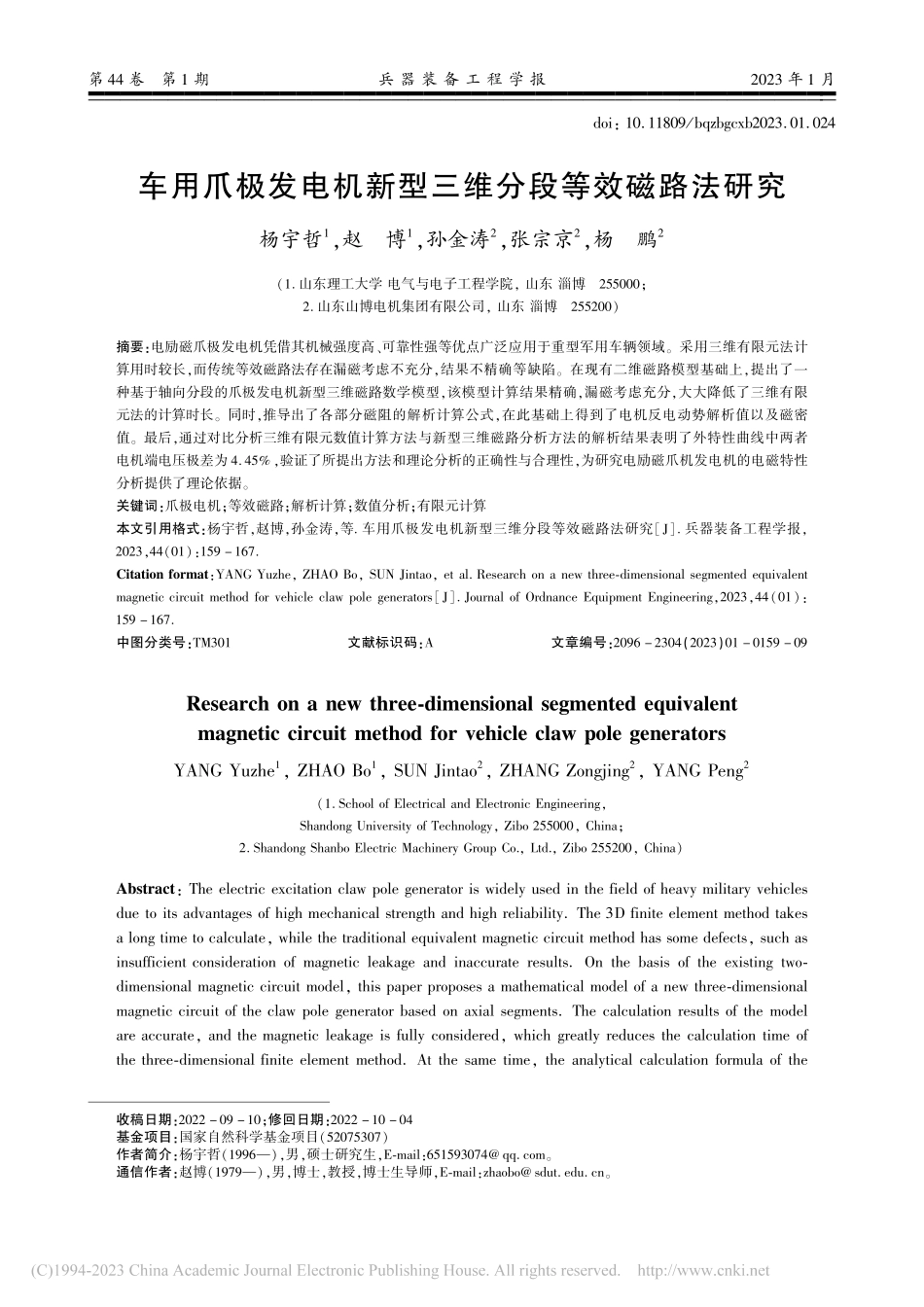

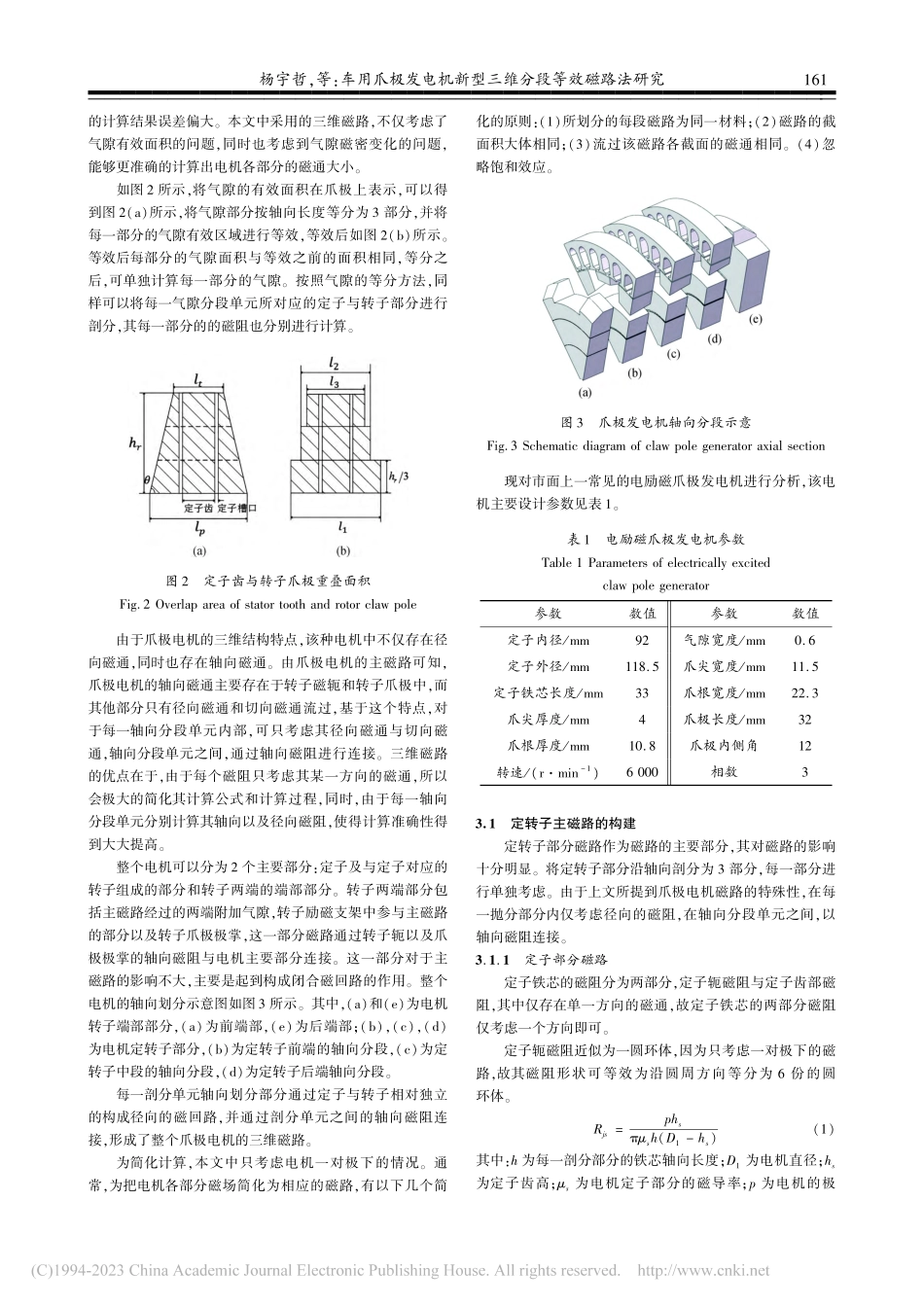

第４４卷第１期兵器装备工程学报２０２３年１月■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■收稿日期：２０２２－０９－１０；修回日期：２０２２－１０－０４基金项目：国家自然科学基金项目（５２０７５３０７）作者简介：杨宇哲（１９９６—），男，硕士研究生，Ｅ⁃ｍａｉｌ：６５１５９３０７４＠ｑｑ．ｃｏｍ。通信作者：赵博（１９７９—），男，博士，教授，博士生导师，Ｅ⁃ｍａｉｌ：ｚｈａｏｂｏ＠ｓｄｕｔ．ｅｄｕ．ｃｎ。ｄｏｉ：１０．１１８０９／ｂｑｚｂｇｃｘｂ２０２３．０１．０２４车用爪极发电机新型三维分段等效磁路法研究杨宇哲１，赵博１，孙金涛２，张宗京２，杨鹏２（１．山东理工大学电气与电子工程学院，山东淄博２５５０００；２．山东山博电机集团有限公司，山东淄博２５５２００）摘要：电励磁爪极发电机凭借其机械强度高、可靠性强等优点广泛应用于重型军用车辆领域。采用三维有限元法计算用时较长，而传统等效磁路法存在漏磁考虑不充分，结果不精确等缺陷。在现有二维磁路模型基础上，提出了一种基于轴向分段的爪极发电机新型三维磁路数学模型，该模型计算结果精确，漏磁考虑充分，大大降低了三维有限元法的计算时长。同时，推导出了各部分磁阻的解析计算公式，在此基础上得到了电机反电动势解析值以及磁密值。最后，通过对比分析三维有限元数值计算方法与新型三维磁路分析方法的解析结果表明了外特性曲线中两者电机端电压极差为４．４５％，验证了所提出方法和理论分析的正确性与合理性，为研究电励磁爪机发电机的电磁特性分析提供了理论依据。关键词：爪极电机；等效磁路；解析计算；数值分析；有限元计算本文引用格式：杨宇哲，赵博，孙金涛，等．车用爪极发电机新型三维分段等效磁路法研究［Ｊ］．兵器装备工程学报，２０２３，４４（０１）：１５９－１６７．Ｃｉｔａｔｉｏｎｆｏｒｍａｔ：ＹＡＮＧＹｕｚｈｅ，ＺＨＡＯＢｏ，ＳＵＮＪｉｎｔａｏ，ｅｔａｌ．Ｒｅｓｅａｒｃｈｏｎａｎｅｗｔｈｒｅｅ⁃ｄｉｍｅｎｓｉｏｎａｌｓｅｇｍｅｎｔｅｄｅｑｕｉｖａｌｅｎｔｍａｇｎｅｔｉｃｃｉｒｃｕｉｔｍｅｔｈｏｄｆｏｒｖｅｈｉｃｌｅｃｌａｗｐｏｌｅｇｅｎｅｒａｔｏｒｓ［Ｊ］．ＪｏｕｒｎａｌｏｆＯｒｄｎａｎｃｅＥｑｕｉｐｍｅｎｔＥｎｇｉｎｅｅｒｉｎｇ，２０２３，４４（０１）：１５９－１６７．中图分类号：ＴＭ３０１文献标识码：Ａ文章...
