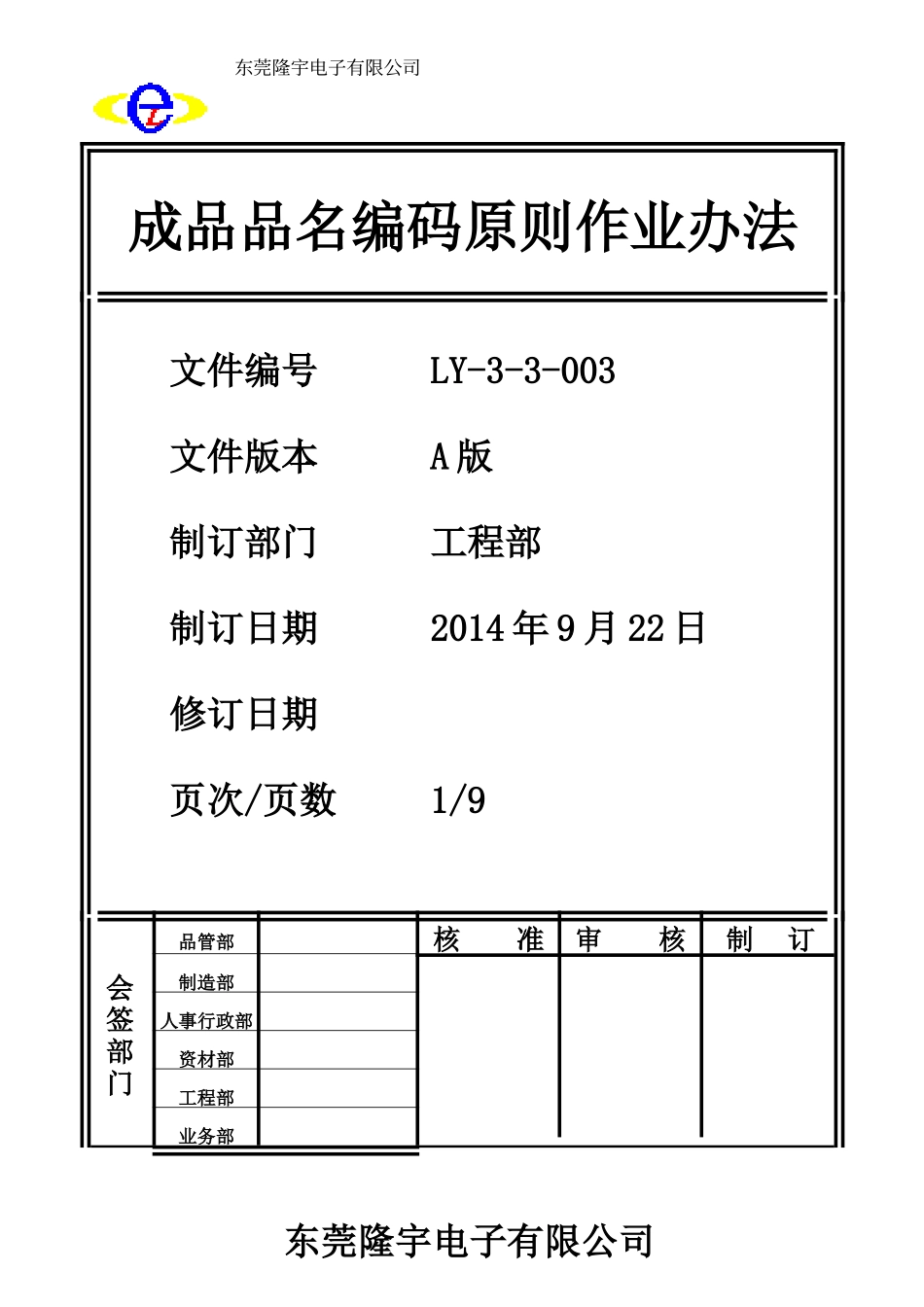

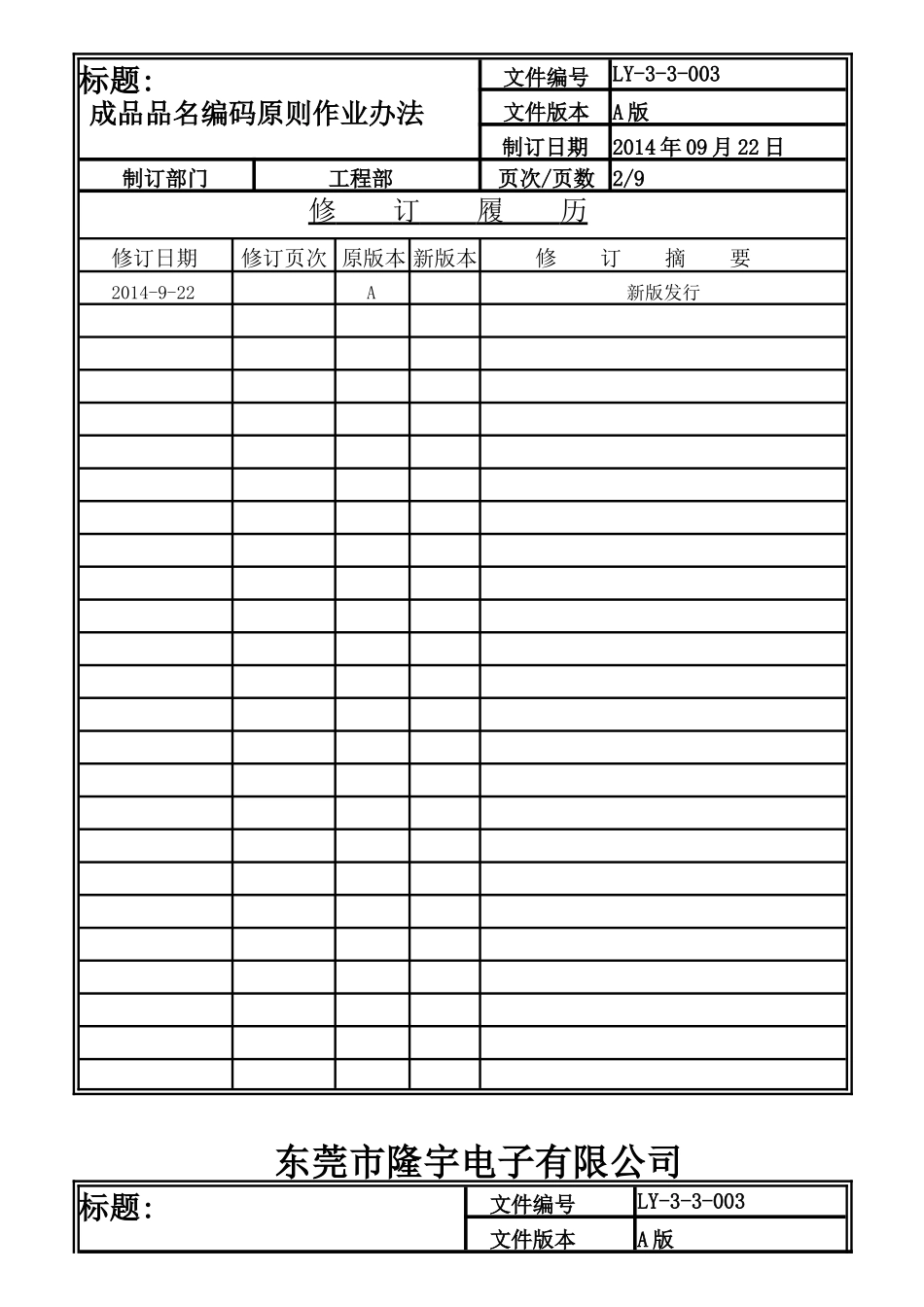

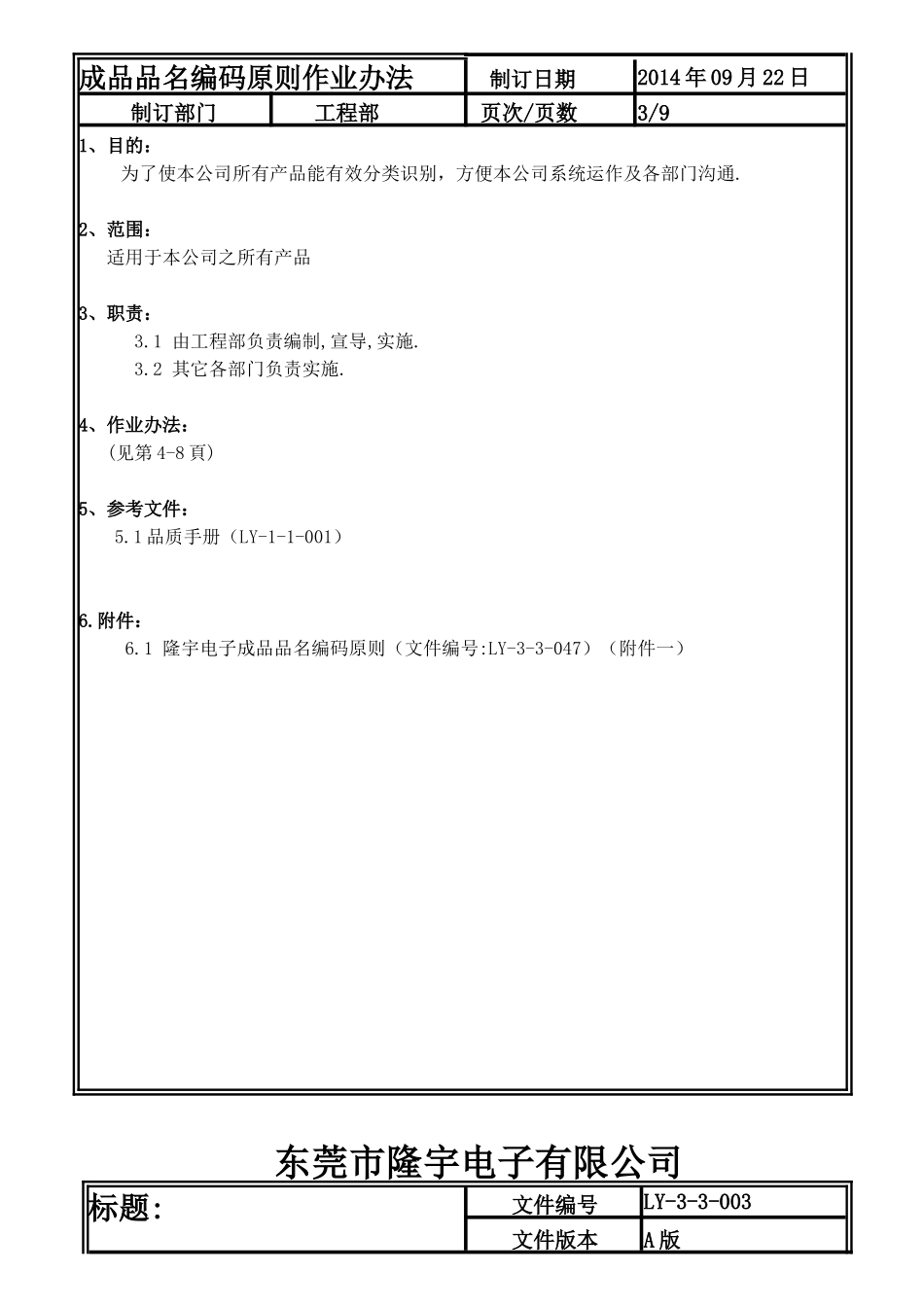

东莞隆宇电子有限公司成品品名编码原则作业办法文件编号LY-3-3-003文件版本A版制订部门工程部制订日期2014年9月22日修订日期页次/页数1/9会签部门品管部核准审核制订制造部人事行政部资材部工程部业务部东莞隆宇电子有限公司标题:成品品名编码原则作业办法文件编号LY-3-3-003文件版本A版制订日期2014年09月22日制订部门工程部页次/页数2/9修订履历修订日期修订页次原版本新版本修订摘要2014-9-22A新版发行东莞市隆宇电子有限公司标题:文件编号LY-3-3-003文件版本A版成品品名编码原则作业办法制订日期2014年09月22日制订部门工程部页次/页数3/91、目的：为了使本公司所有产品能有效分类识别，方便本公司系统运作及各部门沟通.2、范围：适用于本公司之所有产品3、职责：3.1由工程部负责编制,宣导,实施.3.2其它各部门负责实施.4、作业办法：(见第4-8頁)5、参考文件：5.1品质手册（LY-1-1-001）6.附件：6.1隆宇电子成品品名编码原则（文件编号:LY-3-3-047）（附件一）东莞市隆宇电子有限公司标题:文件编号LY-3-3-003文件版本A版成品品名编码原则作业办法制订日期2014年09月22日制订部门工程部页次/页数4/94.作业办法:4.1贴片功率电感(SMD)编码基本原则:举例说明:1.成品编码:SMCH127-680M-T1a.SM:指产品类型,代表贴片功率电感,全称是:SurfaceMountedDevice,意思是表面安装的装置.这里取前面两个单词的第一码缩写.即“SM”.Surface:表面Mounted:安装的Device:装置.b.CH:指产品形状.(具体参照附件<隆宇电子成品编码原则>)c.127:指产品尺寸,12指的是长*宽为12*12mm,7指的是高度为7mm.d.680:指电感量,前两码指的是电感标准值(单位:uH),第三码指的是“倍率”.680即68uH*100=68uH*1=68uH.(0代表倍率为100=1)其中倍率:100=1101=10102＝100103=1000104=10000e.M:指电感公差,M代表公差为±30%(“±”正负公差“%”百分比)除M外,有用其它字母代替其具体公差范围,如下:J:±5%K:±10%L:±15%M:±20%Y:±25%N:±30%X:MIN(最小)f.T1:指包装方式.代表卷带包装,T是Tape(卷带)的缩写.T1:指的是自粘带包装T2:指的是热封带包装东莞市隆宇电子有限公司标题:文件编号LY-3-3-003文件版本A版包装方式电感公差电感量产品尺寸产品类型/形状成品品名编码原则作业办法制订日期2014年09月22日制订部门工程部页次/页数5/94.作业办法:4.2环形插件电感(TC)编码基本原则:举例说明:1.成品编码:TCIW5026UV-331La.TC:指产品类型,代表环形线圈电感,全称是:ToroidalCoil,意思是环形的线圈.这里...
