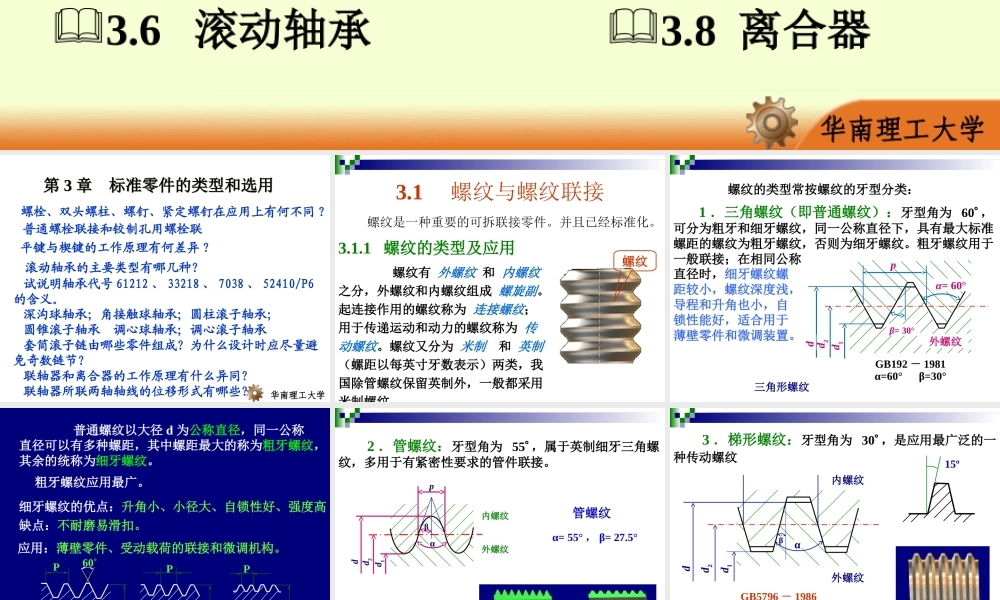

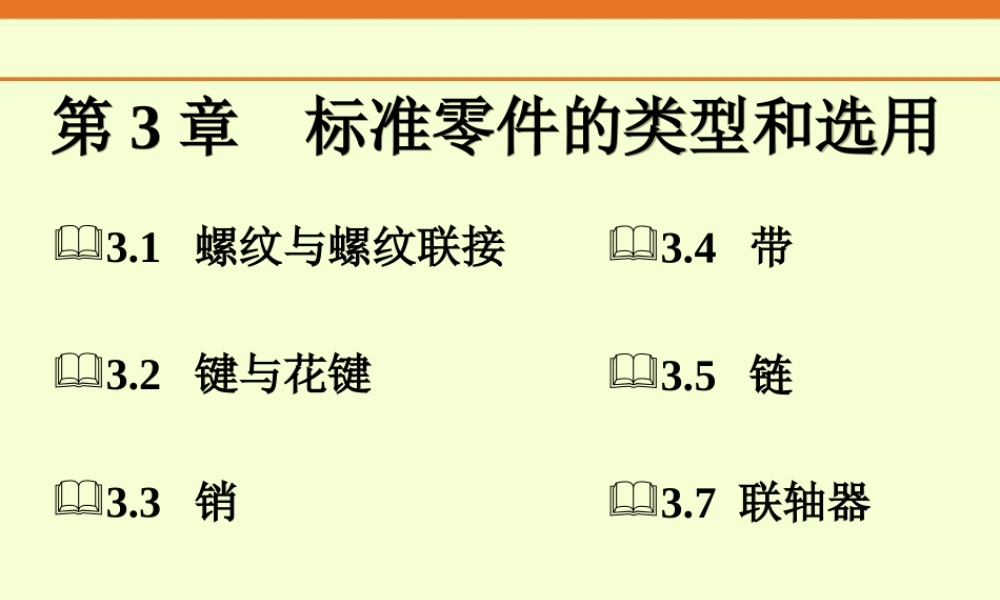

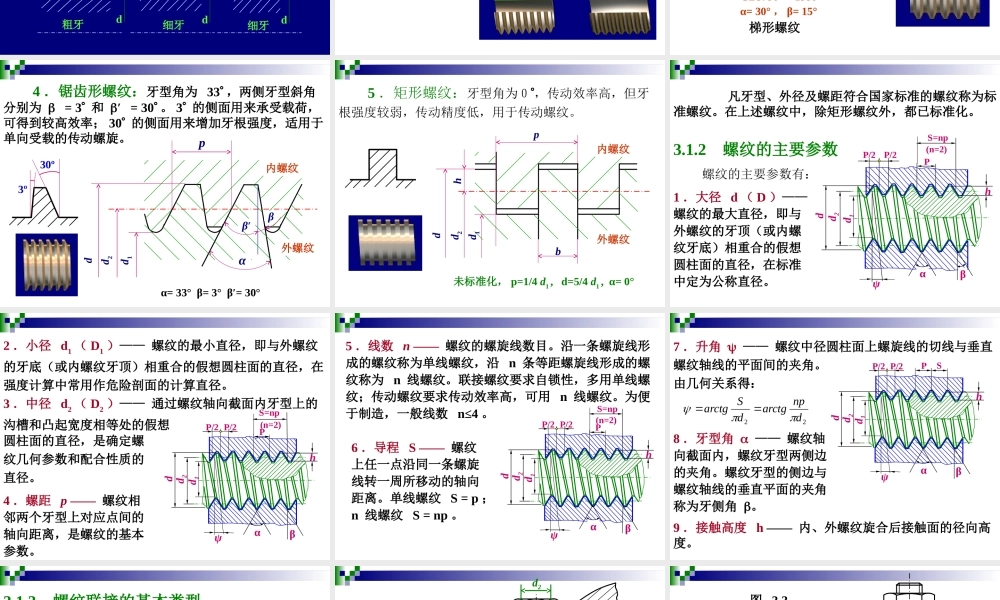

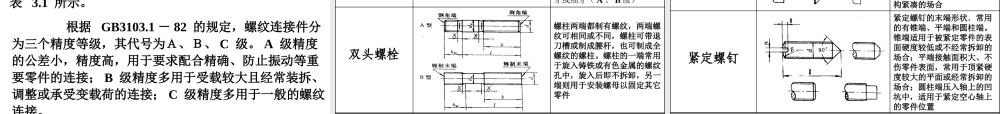

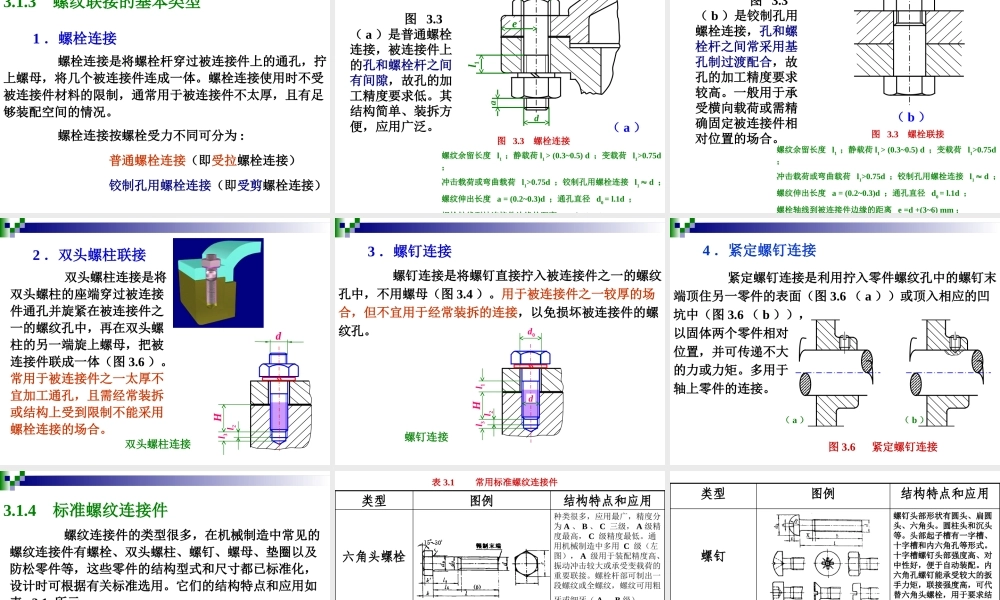

华南理工大学第3章标准零件的类型和选用第3章标准零件的类型和选用3.4带3.1螺纹与螺纹联接3.2键与花键3.3销3.6滚动轴承3.5链3.7联轴器3.8离合器华南理工大学第3章标准零件的类型和选用第3章标准零件的类型和选用螺栓、双头螺柱、螺钉、紧定螺钉在应用上有何不同?滚动轴承的主要类型有哪几种？平键与楔键的工作原理有何差异?普通螺栓联接和铰制孔用螺栓联试说明轴承代号61212、33218、7038、52410/P6的含义。深沟球轴承；角接触球轴承；圆柱滚子轴承；圆锥滚子轴承调心球轴承；调心滚子轴承套筒滚子链由哪些零件组成？为什么设计时应尽量避免奇数链节？联轴器和离合器的工作原理有什么异同？联轴器所联两轴轴线的位移形式有哪些？3.1螺纹与螺纹联接螺纹是一种重要的可拆联接零件。并且已经标准化。3.1.1螺纹的类型及应用螺纹有外螺纹和内螺纹之分，外螺纹和内螺纹组成螺旋副。起连接作用的螺纹称为连接螺纹；用于传递运动和动力的螺纹称为传动螺纹。螺纹又分为米制和英制（螺距以每英寸牙数表示）两类，我国除管螺纹保留英制外，一般都采用米制螺纹螺纹螺纹的类型常按螺纹的牙型分类：1．三角螺纹（即普通螺纹）：牙型角为60，可分为粗牙和细牙螺纹，同一公称直径下，具有最大标准螺距的螺纹为粗牙螺纹，否则为细牙螺纹。粗牙螺纹用于一般联接；在相同公称直径时，细牙螺纹螺距较小，螺纹深度浅，导程和升角也小，自锁性能好，适合用于薄壁零件和微调装置。d1α=60°β=30°d2dp外螺纹GB192－1981α=60°β=30°三角形螺纹普通螺纹以大径d为公称直径，同一公称直径可以有多种螺距，其中螺距最大的称为粗牙螺纹，其余的统称为细牙螺纹。60˚粗牙螺纹应用最广。细牙螺纹的优点：升角小、小径大、自锁性好、强度高缺点：不耐磨易滑扣。应用：薄壁零件、受动载荷的联接和微调机构。Pd粗牙dP细牙dP细牙2．管螺纹：牙型角为55，属于英制细牙三角螺纹，多用于有紧密性要求的管件联接。dd2d1αβp内螺纹外螺纹管螺纹α=55°，β=27.5°3．梯形螺纹：牙型角为30，是应用最广泛的一种传动螺纹15ºd1d2dαβ内螺纹外螺纹梯形螺纹GB5796－1986α=30°，β=15°4．锯齿形螺纹：牙型角为33，两侧牙型斜角分别为=3和′=30。3的侧面用来承受载荷，可得到较高效率；30的侧面用来增加牙根强度，适用于单向受载的传动螺旋。30º3ºd2d1dpαβ′β内螺纹外螺纹α=33°β=3°β′=30°5．矩形螺纹：牙型角为０，传动效率高，但牙根...
