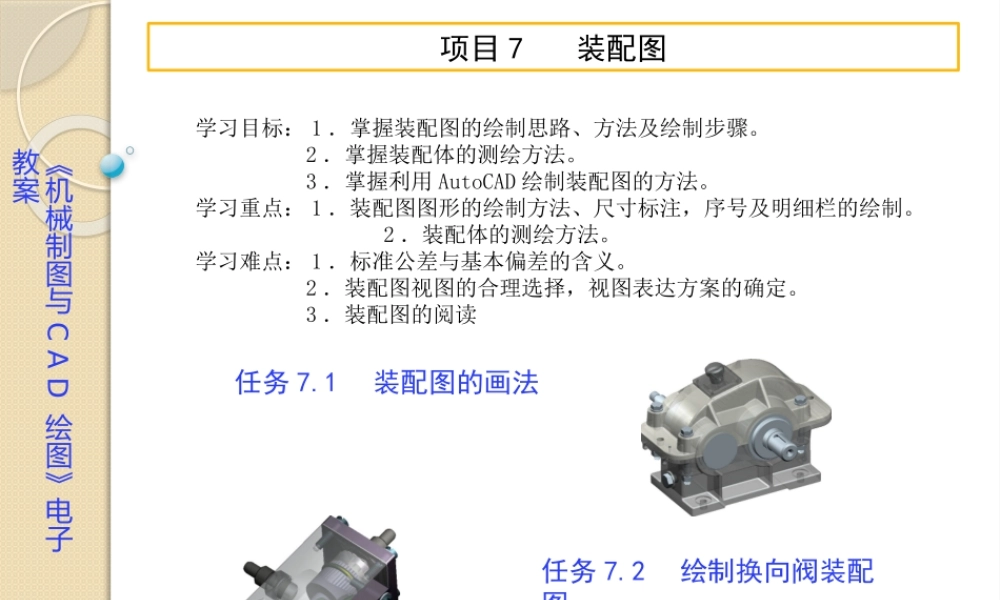

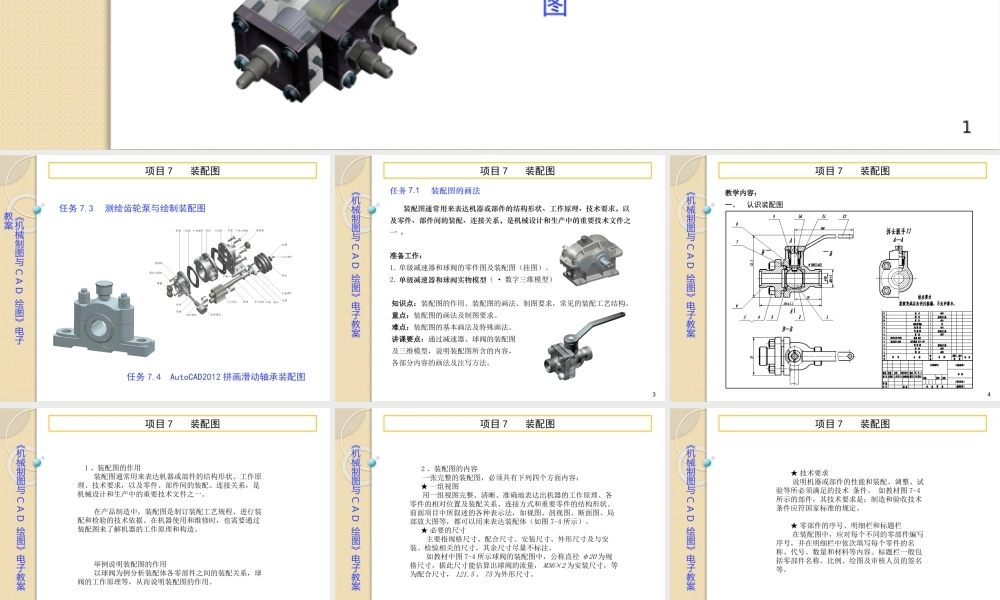

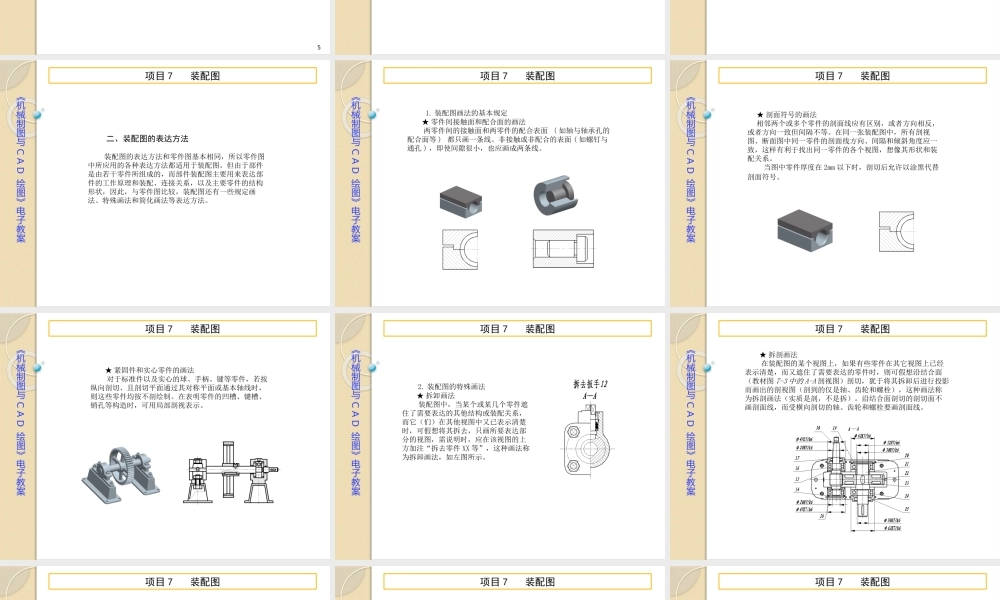

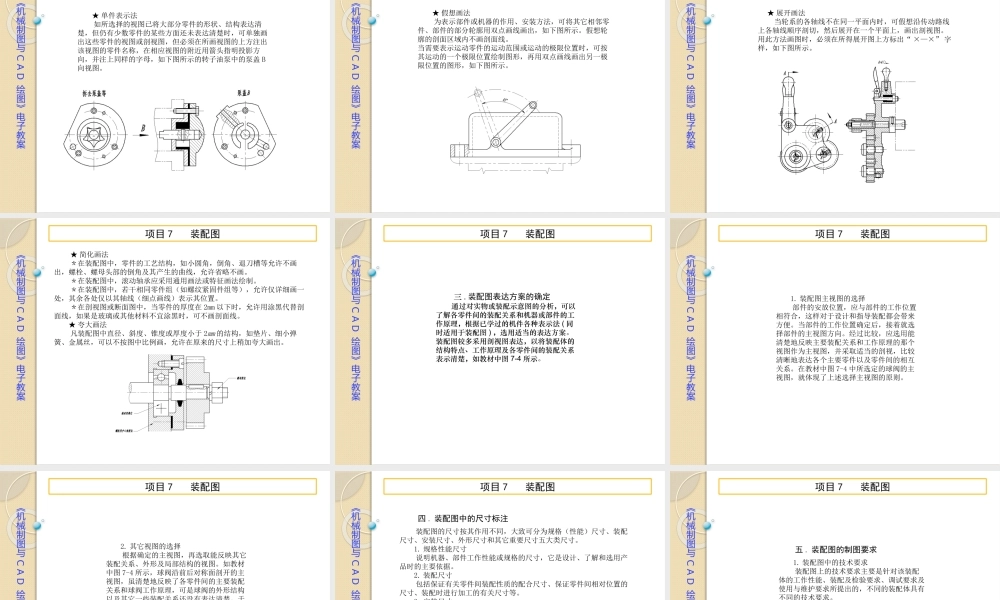

项目7装配图《机械制图与CAD绘图》电子教案1任务7.1装配图的画法任务7.2绘制换向阀装配图学习目标：1．掌握装配图的绘制思路、方法及绘制步骤。2．掌握装配体的测绘方法。3．掌握利用AutoCAD绘制装配图的方法。学习重点：1．装配图图形的绘制方法、尺寸标注，序号及明细栏的绘制。2．装配体的测绘方法。学习难点：1．标准公差与基本偏差的含义。2．装配图视图的合理选择，视图表达方案的确定。3．装配图的阅读《机械制图与CAD绘图》电子教案任务7.3测绘齿轮泵与绘制装配图任务7.4AutoCAD2012拼画滑动轴承装配图项目7装配图《机械制图与CAD绘图》电子教案3任务7.1装配图的画法装配图通常用来表达机器或部件的结构形状、工作原理、技术要求，以及零件、部件间的装配、连接关系，是机械设计和生产中的重要技术文件之一。准备工作：1.单级减速器和球阀的零件图及装配图（挂图）。2.单级减速器和球阀实物模型（·数字三维模型）知识点：装配图的作用、装配图的画法、制图要求，常见的装配工艺结构。重点：装配图的画法及制图要求。难点：装配图的基本画法及特殊画法。讲课要点：通过减速器、球阀的装配图及三维模型，说明装配图所含的内容，各部分内容的画法及注写方法。项目7装配图《机械制图与CAD绘图》电子教案4教学内容：一、认识装配图项目7装配图《机械制图与CAD绘图》电子教案5项目7装配图1、装配图的作用装配图通常用来表达机器或部件的结构形状、工作原理、技术要求，以及零件、部件间的装配、连接关系，是机械设计和生产中的重要技术文件之一。在产品制造中，装配图是制订装配工艺规程、进行装配和检验的技术依据。在机器使用和维修时，也需要通过装配图来了解机器的工作原理和构造。举例说明装配图的作用以球阀为例分析装配体各零部件之间的装配关系，球阀的工作原理等，从而说明装配图的作用。项目7装配图《机械制图与CAD绘图》电子教案2、装配图的内容一张完整的装配图，必须具有下列四个方面内容：★一组视图用一组视图完整、清晰、准确地表达出机器的工作原理、各零件的相对位置及装配关系、连接方式和重要零件的结构形状。前面项目中所叙述的各种表示法，如视图、剖视图、断面图、局部放大图等，都可以用来表达装配体（如图7-4所示）。★必要的尺寸主要指规格尺寸、配合尺寸、安装尺寸、外形尺寸及与安装、检验相关的尺寸，其余尺寸尽量不标注。如教材中图7-4所示球阀的装配图中，公称直径φ20为规格尺寸，据此尺寸能估算出球阀的流量，...
