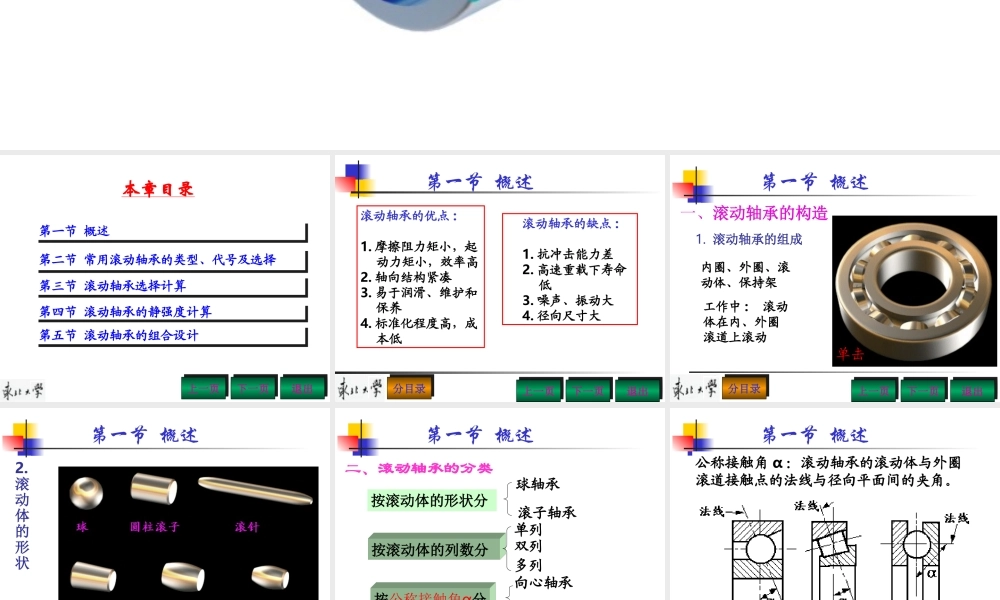

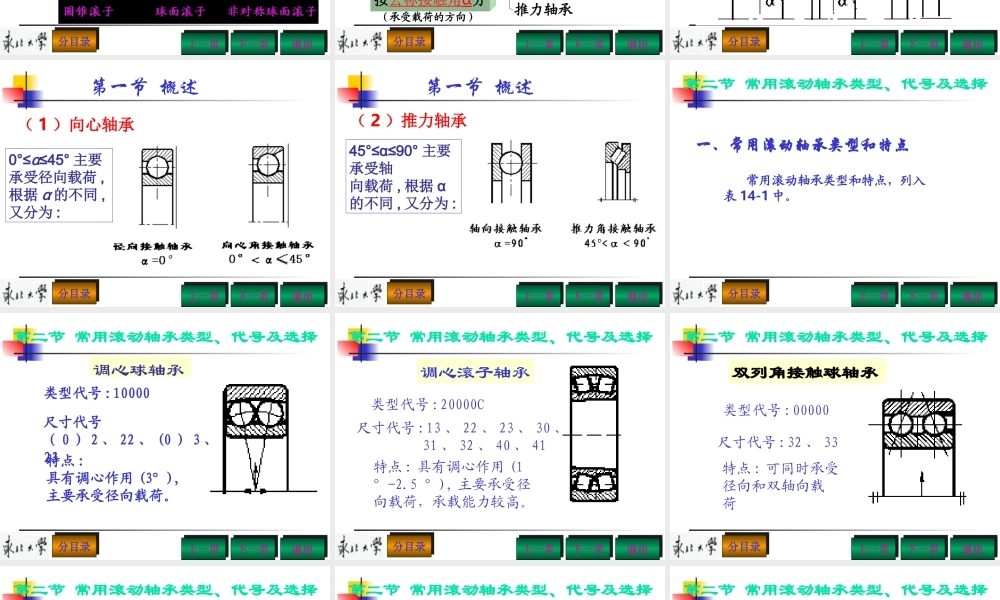

第十四章滚动轴承本章目录第一节概述第一节概述第二节常用滚动轴承的类型、代号及选择第二节常用滚动轴承的类型、代号及选择第三节滚动轴承选择计算第三节滚动轴承选择计算第四节滚动轴承的静强度计算第四节滚动轴承的静强度计算第五节滚动轴承的组合设计第五节滚动轴承的组合设计下一页下一页上一页上一页退出退出下一页下一页上一页上一页退出退出分目录分目录滚动轴承的优点:1.摩擦阻力矩小，起动力矩小，效率高2.轴向结构紧凑3.易于润滑、维护和保养4.标准化程度高，成本低第一节概述滚动轴承的缺点:1.抗冲击能力差2.高速重载下寿命低3.噪声、振动大4.径向尺寸大下一页下一页上一页上一页退出退出分目录分目录一、滚动轴承的构造1.滚动轴承的组成单击内圈、外圈、滚动体、保持架工作中:滚动体在内、外圈滚道上滚动第一节概述下一页下一页上一页上一页退出退出分目录分目录2.滚动体的形状第一节概述下一页下一页上一页上一页退出退出分目录分目录按滚动体的形状分二、滚动轴承的分类按滚动体的列数分按公称接触角α分球轴承滚子轴承单列双列多列向心轴承推力轴承（承受载荷的方向）第一节概述下一页下一页上一页上一页退出退出分目录分目录公称接触角α：滚动轴承的滚动体与外圈滚道接触点的法线与径向平面间的夹角。第一节概述下一页下一页上一页上一页退出退出分目录分目录（1）向心轴承0°≤α≤45°主要承受径向载荷,根据α的不同,又分为:第一节概述下一页下一页上一页上一页退出退出分目录分目录（2）推力轴承45°≤α≤90°主要承受轴向载荷,根据α的不同,又分为:第一节概述下一页下一页上一页上一页退出退出分目录分目录第二节常用滚动轴承类型、代号及选择一、常用滚动轴承类型和特点常用滚动轴承类型和特点，列入表14-1中。下一页下一页上一页上一页退出退出分目录分目录调心球轴承类型代号:10000特点:具有调心作用(3°),主要承受径向载荷。尺寸代号（0）2、22、(0）3、23第二节常用滚动轴承类型、代号及选择下一页下一页上一页上一页退出退出分目录分目录调心滚子轴承类型代号:20000C特点:具有调心作用(1°-2.5°),主要承受径向载荷，承载能力较高。尺寸代号:13、22、23、30、31、32、40、41第二节常用滚动轴承类型、代号及选择下一页下一页上一页上一页退出退出分目录分目录双列角接触球轴承类型代号:00000特点:可同时承受径向和双轴向载荷尺寸代号:32、33第二节常用滚动轴承类型、代号及选择下一页下一页上一页上一页退出退出分目录...
