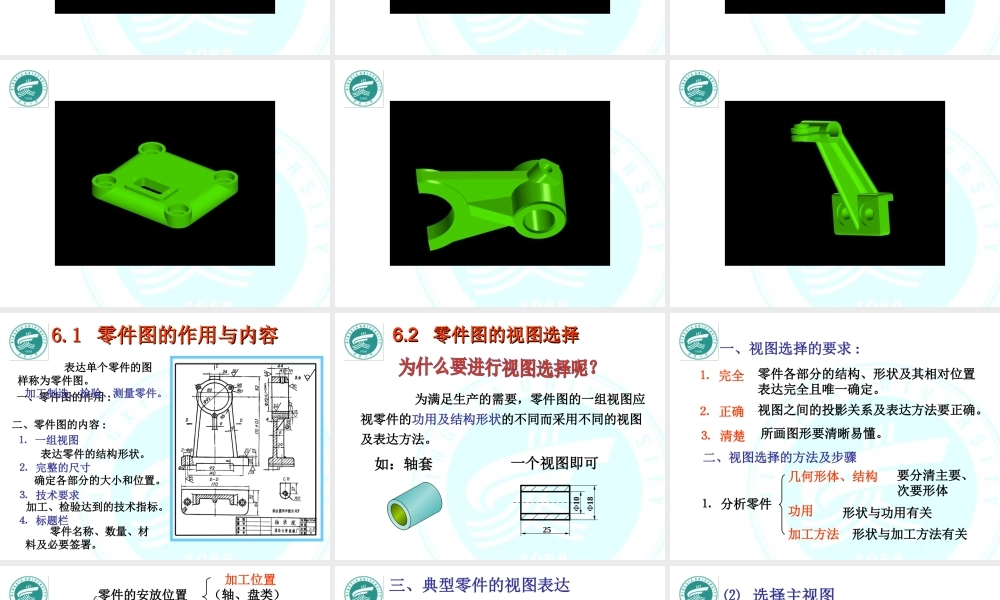

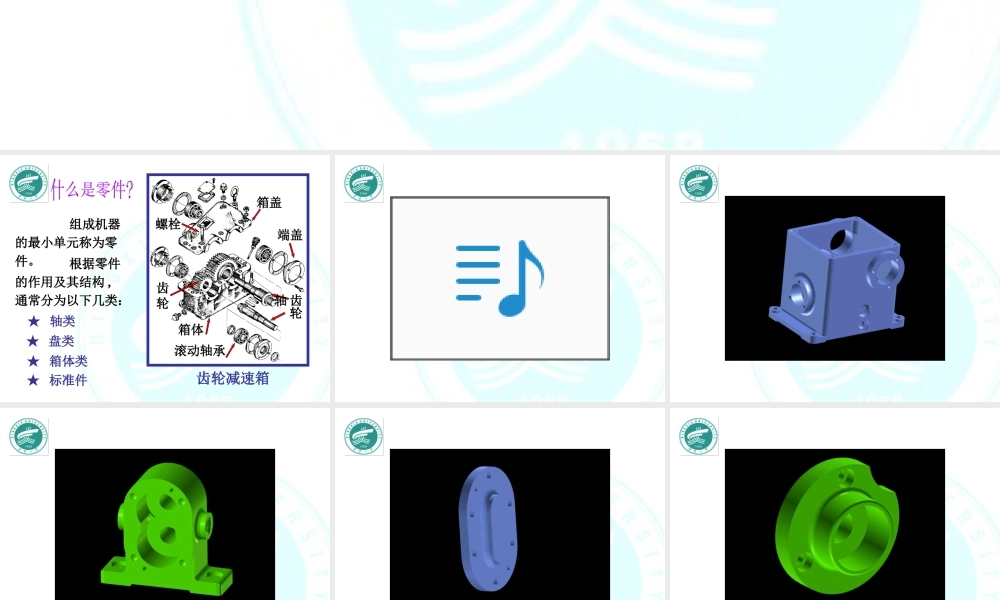

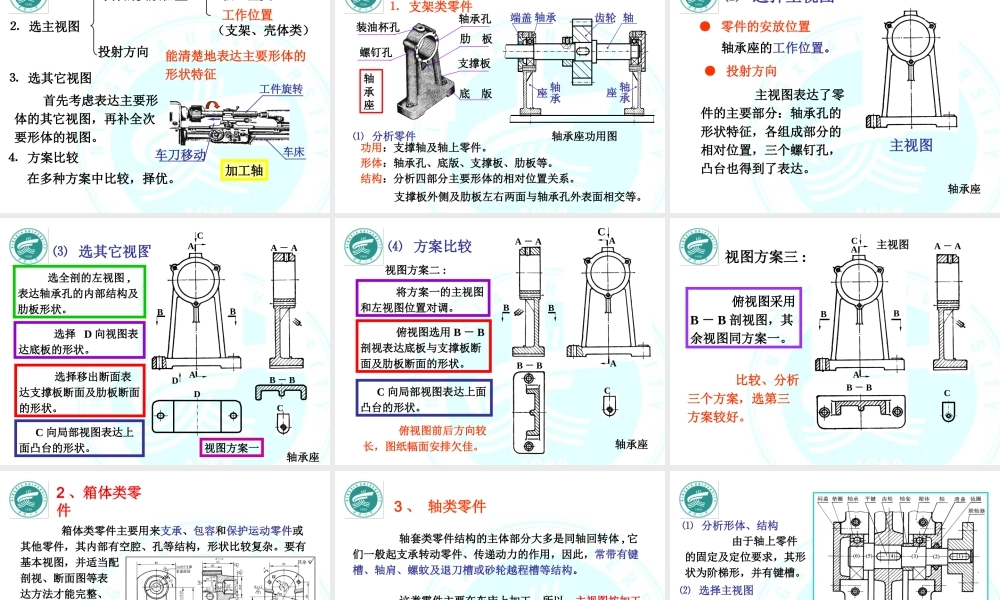

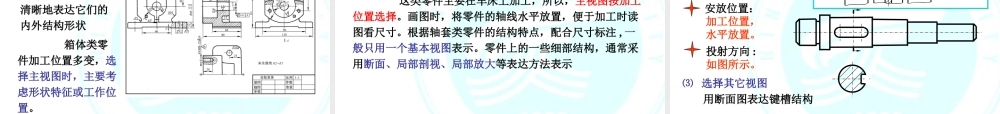

第六章零件图第六章零件图★轴类★盘类★箱体类★标准件根据零件的作用及其结构,通常分为以下几类：组成机器的最小单元称为零件。齿轮轴齿轮箱盖端盖箱体滚动轴承齿轮减速箱螺栓6.16.1零件图的作用与内容零件图的作用与内容一、零件图的作用:二、零件图的内容:⒈一组视图⒉完整的尺寸⒊技术要求⒋标题栏表达零件的结构形状。确定各部分的大小和位置。加工、检验达到的技术指标。零件名称、数量、材料及必要签署。加工制造、检验、测量零件。表达单个零件的图样称为零件图。6.26.2零件图的视图选择零件图的视图选择为满足生产的需要，零件图的一组视图应视零件的功用及结构形状的不同而采用不同的视图及表达方法。如：轴套一个视图即可102518⒈完全⒉正确⒊清楚零件各部分的结构、形状及其相对位置表达完全且唯一确定。视图之间的投影关系及表达方法要正确。所画图形要清晰易懂。一、视图选择的要求:⒈分析零件几何形体、结构功用加工方法二、视图选择的方法及步骤要分清主要、次要形体形状与功用有关形状与加工方法有关加工轴⒉选主视图零件的安放位置投射方向加工位置（轴、盘类）工作位置（支架、壳体类）⒊选其它视图能清楚地表达主要形体的形状特征首先考虑表达主要形体的其它视图，再补全次要形体的视图。⒋方案比较在多种方案中比较，择优。工件旋转车床车刀移动三、典型零件的视图表达轴承座⑴分析零件功用：支撑轴及轴上零件。结构：分析四部分主要形体的相对位置关系。形体：轴承孔、底版、支撑板、肋板等。支撑板外侧及肋板左右两面与轴承孔外表面相交等。轴承孔肋板支撑板底版装油杯孔螺钉孔轴承座功用图端盖轴承齿轮轴轴承座轴承座⒈支架类零件⑵选择主视图●零件的安放位置轴承座的工作位置。●投射方向主视图主视图表达了零件的主要部分：轴承孔的形状特征，各组成部分的相对位置，三个螺钉孔，凸台也得到了表达。轴承座⑶选其它视图C向局部视图表达上面凸台的形状。视图方案一选择移出断面表达支撑板断面及肋板断面的形状。轴承座CCAABBDDB－BA－A还需选择什么视图呢？选全剖的左视图,表达轴承孔的内部结构及肋板形状。选择D向视图表达底板的形状。BB⑷方案比较CCB－B视图方案二:将方案一的主视图和左视图位置对调。俯视图前后方向较长，图纸幅面安排欠佳。AA－AA轴承座俯视图选用B－B剖视表达底板与支撑板断面及肋板断面的形状。C向局部视图表达上面凸台的形状。视图方案三:俯视图采用B－B剖视图，其余视图同方案一。比较、分...
