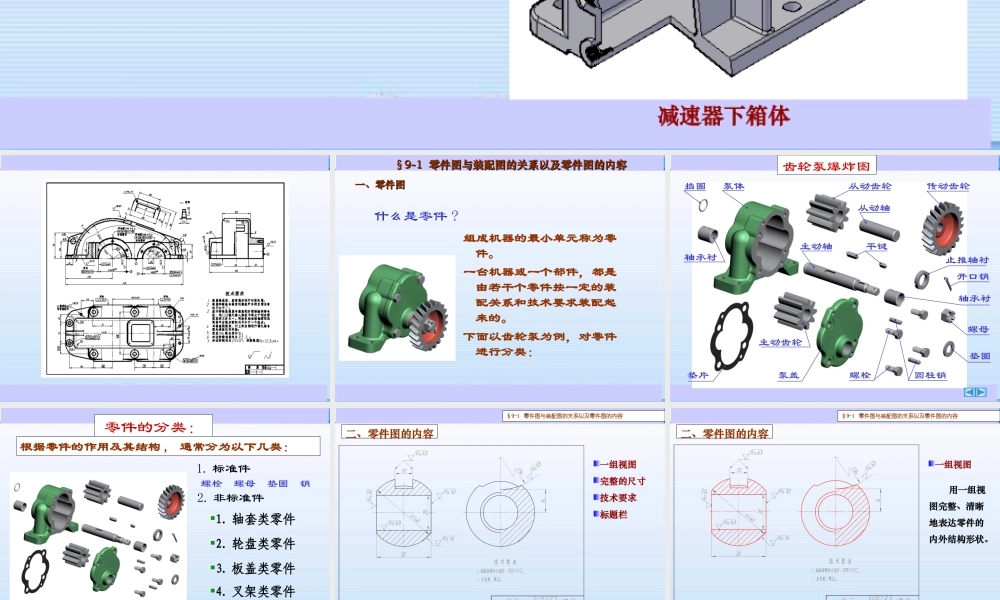

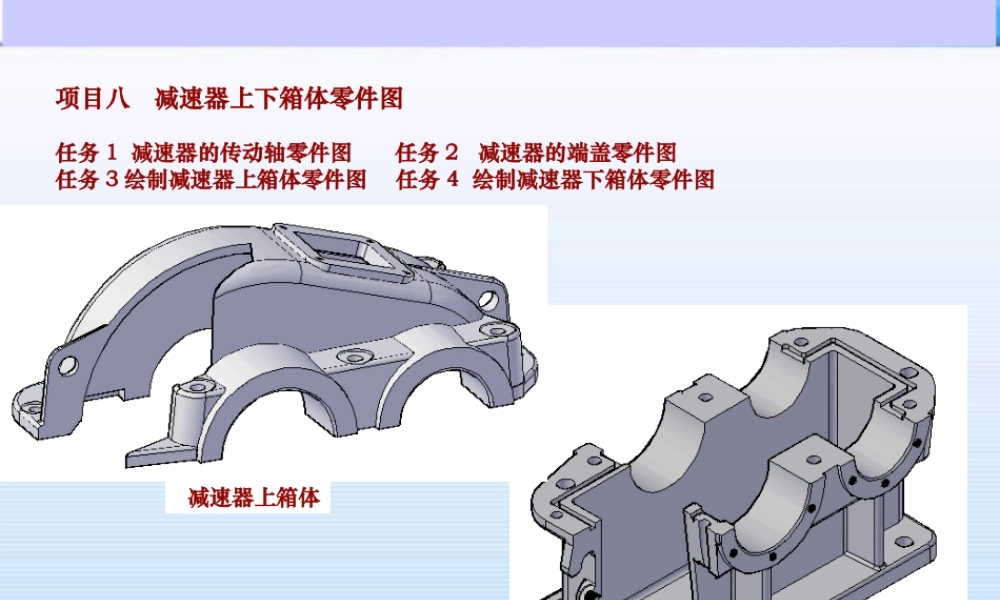

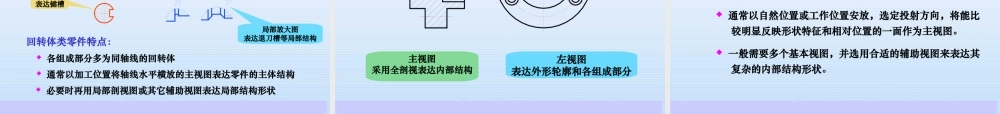

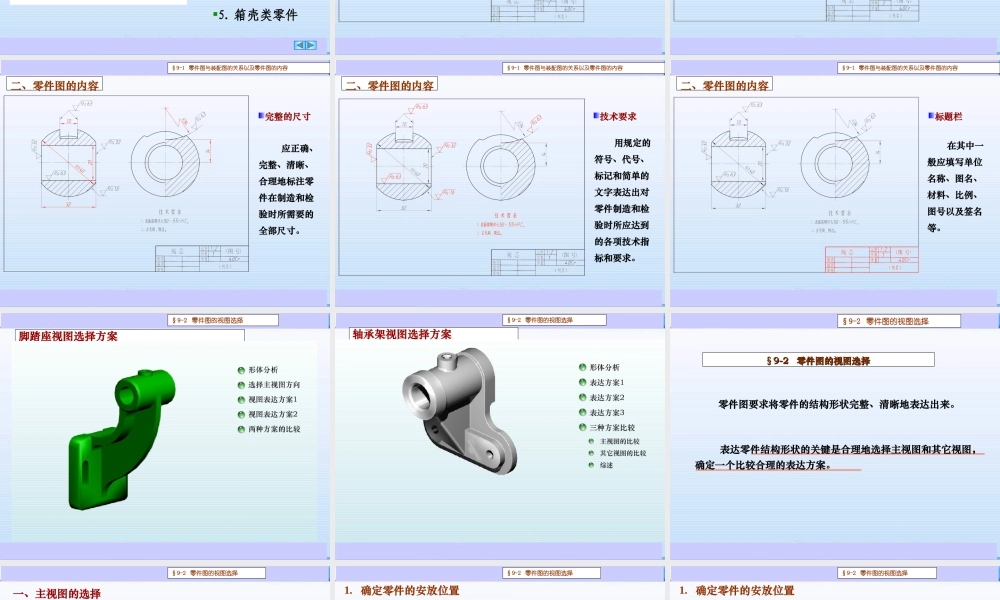

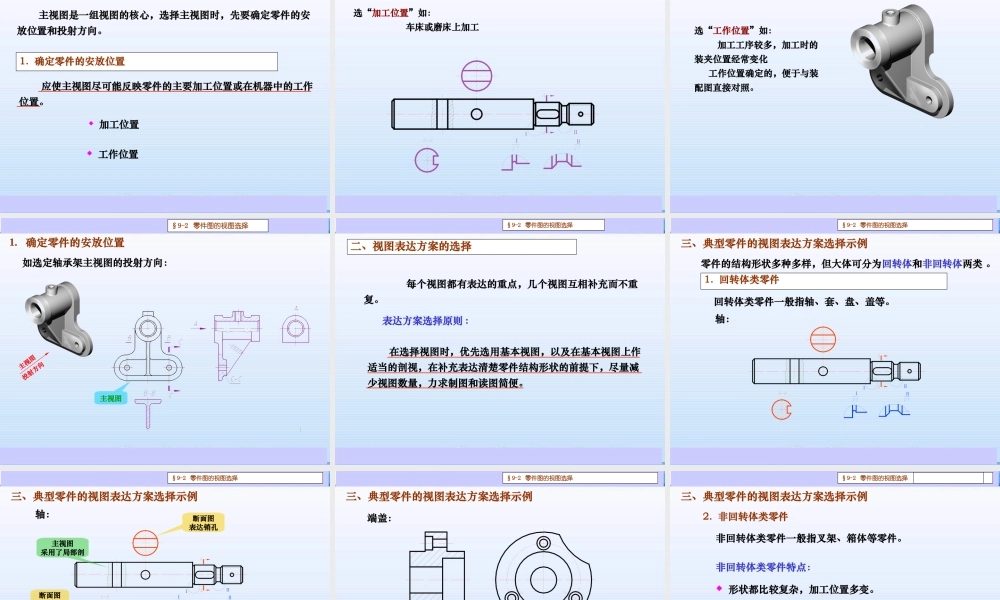

减速器下箱体项目八减速器上下箱体零件图任务1减速器的传动轴零件图任务2减速器的端盖零件图任务3绘制减速器上箱体零件图任务4绘制减速器下箱体零件图减速器上箱体§9-1§9-1零件图与装配图的关系以及零件图的内容零件图与装配图的关系以及零件图的内容一、零件图一、零件图什么是零件?组成机器的最小单元称为零件。一台机器或一个部件，都是由若干个零件按一定的装配关系和技术要求装配起来的。下面以齿轮泵为例，对零件进行分类：齿轮泵爆炸图挡圈泵体从动齿轮传动齿轮从动轴平键主动轴轴承衬主动齿轮垫片泵盖螺栓圆柱销垫圈螺母轴承衬开口销止推轴衬零件的分类：根据零件的作用及其结构,通常分为以下几类：1.标准件2.非标准件螺栓螺母垫圈销1.轴套类零件2.轮盘类零件3.板盖类零件4.叉架类零件5.箱壳类零件§9-1零件图与装配图的关系以及零件图的内容二、零件图的内容一组视图完整的尺寸技术要求标题栏§9-1零件图与装配图的关系以及零件图的内容二、零件图的内容一组视图用一组视图完整、清晰地表达零件的内外结构形状。§9-1零件图与装配图的关系以及零件图的内容二、零件图的内容完整的尺寸应正确、完整、清晰、合理地标注零件在制造和检验时所需要的全部尺寸。§9-1零件图与装配图的关系以及零件图的内容二、零件图的内容技术要求用规定的符号、代号、标记和简单的文字表达出对零件制造和检验时所应达到的各项技术指标和要求。§9-1零件图与装配图的关系以及零件图的内容二、零件图的内容标题栏在其中一般应填写单位名称、图名、材料、比例、图号以及签名等。脚踏座视图选择方案§9-2零件图的视图选择轴承架视图选择方案§9-2零件图的视图选择§9-2§9-2零件图的视图选择零件图的视图选择§9-2零件图的视图选择零件图要求将零件的结构形状完整、清晰地表达出来。表达零件结构形状的关键是合理地选择主视图和其它视图，确定一个比较合理的表达方案。1.确定零件的安放位置§9-2零件图的视图选择加工位置工作位置主视图是一组视图的核心，选择主视图时，先要确定零件的安放位置和投射方向。一、主视图的选择应使主视图尽可能反映零件的主要加工位置或在机器中的工作位置。§9-2零件图的视图选择选“加工位置”如：车床或磨床上加工ⅠⅡⅠⅡ1.确定零件的安放位置§9-2零件图的视图选择选“工作位置”如：加工工序较多，加工时的装夹位置经常变化工作位置确定的，便于与装配图直接对照。1.确定零件的安放位置§9-2零件图的视图选择...
