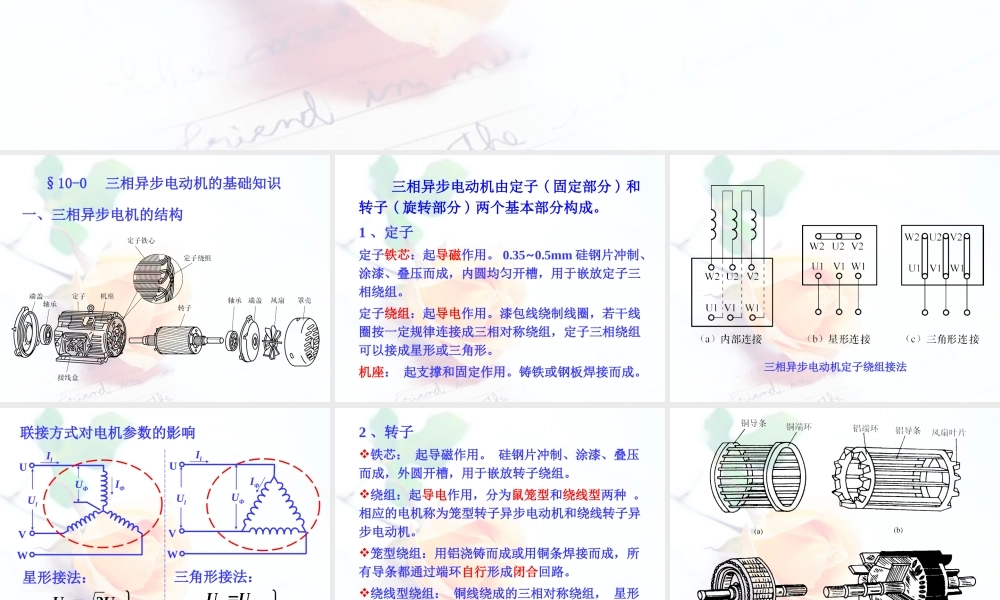

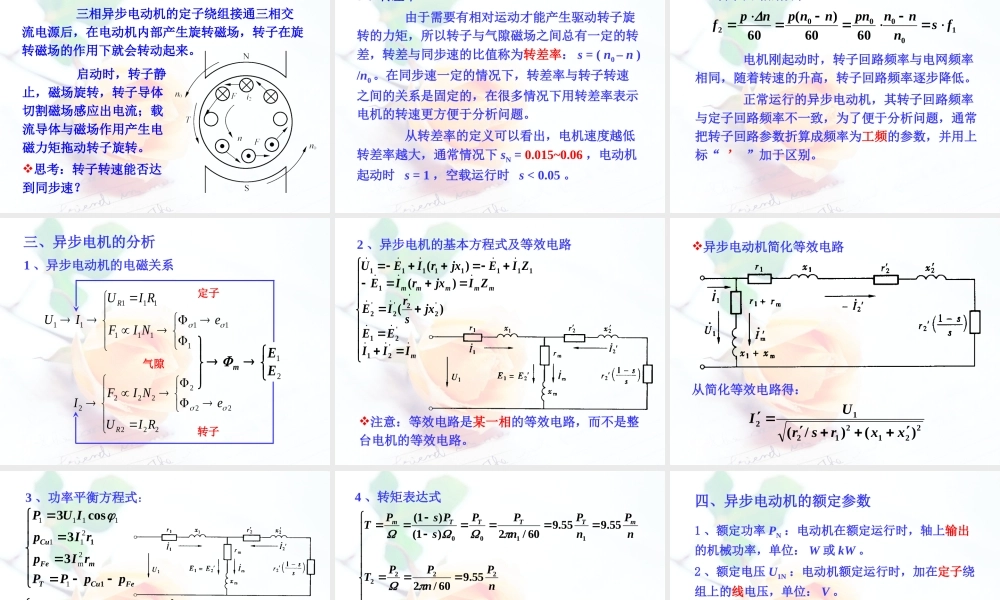

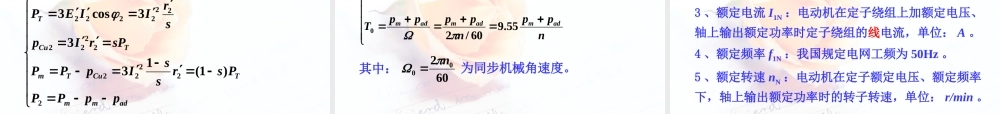

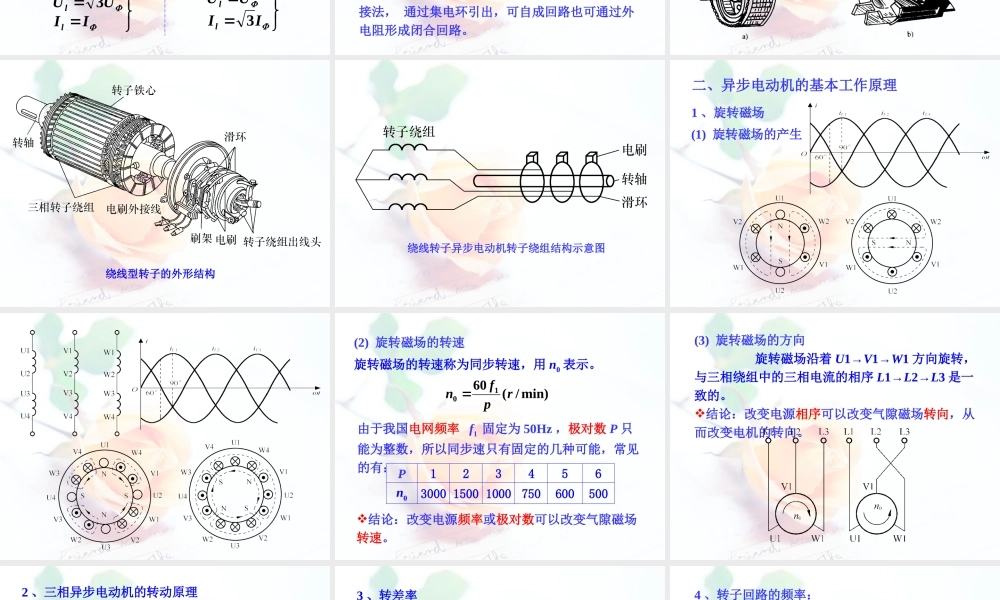

§10-0三相异步电动机的基础知识一、三相异步电机的结构三相异步电动机由定子(固定部分)和转子(旋转部分)两个基本部分构成。1、定子定子铁芯：起导磁作用。0.35~0.5mm硅钢片冲制、涂漆、叠压而成，内圆均匀开槽，用于嵌放定子三相绕组。定子绕组：起导电作用。漆包线绕制线圈，若干线圈按一定规律连接成三相对称绕组，定子三相绕组可以接成星形或三角形。机座：起支撑和固定作用。铸铁或钢板焊接而成。三相异步电动机定子绕组接法联接方式对电机参数的影响UVWUlUΦIlIΦUlIlIΦUVWUΦIIUUll3IIUUll3星形接法：三角形接法：2、转子铁芯：起导磁作用。硅钢片冲制、涂漆、叠压而成，外圆开槽，用于嵌放转子绕组。绕组：起导电作用，分为鼠笼型和绕线型两种。相应的电机称为笼型转子异步电动机和绕线转子异步电动机。笼型绕组：用铝浇铸而成或用铜条焊接而成，所有导条都通过端环自行形成闭合回路。绕线型绕组：铜线绕成的三相对称绕组，星形接法，通过集电环引出，可自成回路也可通过外电阻形成闭合回路。绕线型转子的外形结构绕线转子异步电动机转子绕组结构示意图二、异步电动机的基本工作原理1、旋转磁场(1)旋转磁场的产生(2)旋转磁场的转速旋转磁场的转速称为同步转速，用n0表示。min)/(6010rpfnP123456n0300015001000750600500由于我国电网频率f1固定为50Hz，极对数P只能为整数，所以同步速只有固定的几种可能，常见的有：结论：改变电源频率或极对数可以改变气隙磁场转速。(3)旋转磁场的方向旋转磁场沿着U1→V1→W1方向旋转，与三相绕组中的三相电流的相序L1→L2→L3是一致的。结论：改变电源相序可以改变气隙磁场转向，从而改变电机的转向。2、三相异步电动机的转动原理三相异步电动机的定子绕组接通三相交流电源后，在电动机内部产生旋转磁场，转子在旋转磁场的作用下就会转动起来。启动时，转子静止，磁场旋转，转子导体切割磁场感应出电流；载流导体与磁场作用产生电磁力矩拖动转子旋转。思考：转子转速能否达到同步速？3、转差率由于需要有相对运动才能产生驱动转子旋转的力矩，所以转子与气隙磁场之间总有一定的转差，转差与同步速的比值称为转差率：s=(n0–n)/n0。在同步速一定的情况下，转差率与转子转速之间的关系是固定的，在很多情况下用转差率表示电机的转速更方便于分析问题。从转差率的定义可以看出，电机速度越低转差率越大，通常情况下sN=0.015~0.06，电动机起动时s=1，空载运行时...
