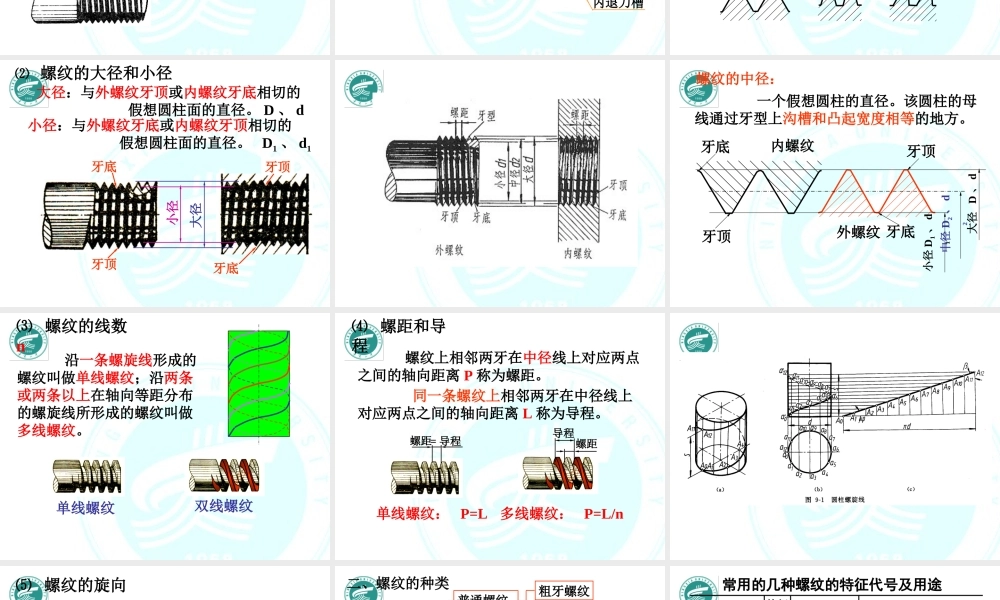

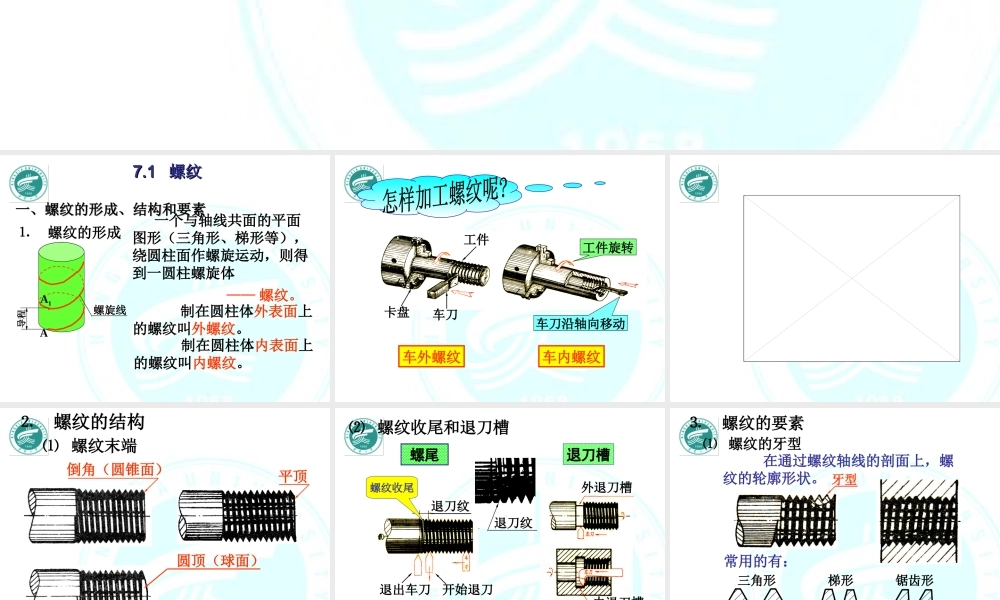

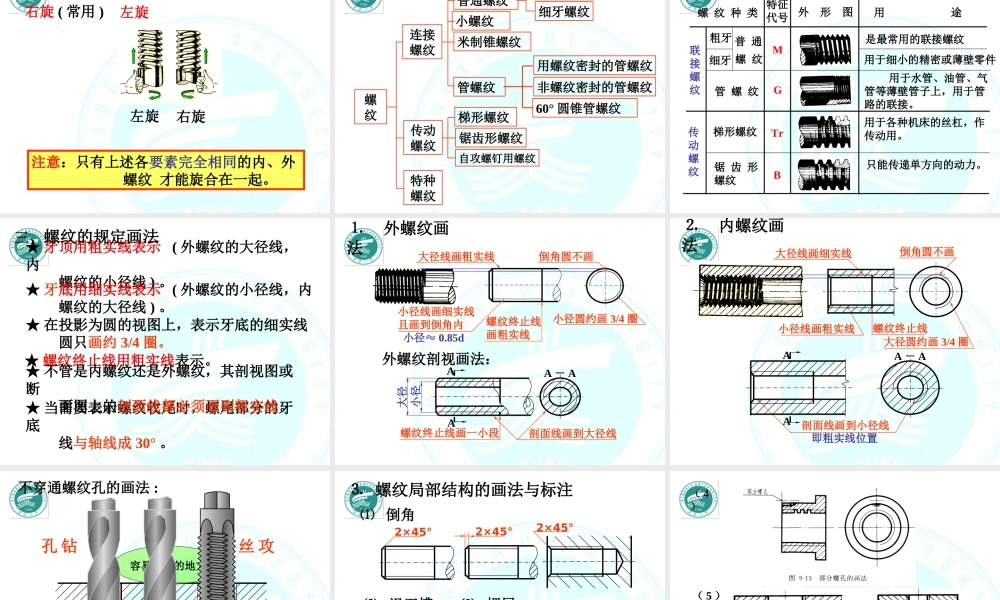

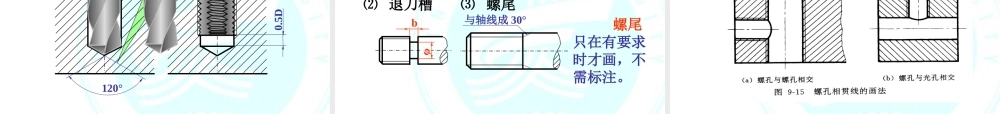

第七章标准件和常用件第七章标准件和常用件7.17.1螺纹螺纹一、螺纹的形成、结构和要素一、螺纹的形成、结构和要素⒈螺纹的形成A●A1●导程螺旋线一个与轴线共面的平面图形（三角形、梯形等），绕圆柱面作螺旋运动，则得到一圆柱螺旋体——螺纹。制在圆柱体外表面上的螺纹叫外螺纹。制在圆柱体内表面上的螺纹叫内螺纹。车外螺纹车内螺纹工件卡盘车刀工件旋转车刀沿轴向移动⒉螺纹的结构⑴螺纹末端倒角（圆锥面）平顶圆顶（球面）退刀槽螺尾⑵螺纹收尾和退刀槽退刀纹螺纹收尾开始退刀退出车刀外退刀槽内退刀槽退刀纹⒊螺纹的要素⑴螺纹的牙型三角形在通过螺纹轴线的剖面上，螺纹的轮廓形状。梯形锯齿形常用的有：牙型⑵螺纹的大径和小径大径：与外螺纹牙顶或内螺纹牙底相切的假想圆柱面的直径。D、d小径：与外螺纹牙底或内螺纹牙顶相切的假想圆柱面的直径。D1、d1牙顶牙顶牙底牙底小径大径外螺纹内螺纹牙顶牙底牙底牙顶大径D、d小径D1、d1中径D2、d2螺纹的中径：一个假想圆柱的直径。该圆柱的母线通过牙型上沟槽和凸起宽度相等的地方。⑶螺纹的线数n沿一条螺旋线形成的螺纹叫做单线螺纹；沿两条或两条以上在轴向等距分布的螺旋线所形成的螺纹叫做多线螺纹。单线螺纹双线螺纹⑷螺距和导程螺纹上相邻两牙在中径线上对应两点之间的轴向距离P称为螺距。同一条螺纹上相邻两牙在中径线上对应两点之间的轴向距离L称为导程。单线螺纹：P=L多线螺纹：P=L/n螺距=导程螺距导程⑸螺纹的旋向右旋(常用)左旋注意：只有上述各要素完全相同的内、外螺纹才能旋合在一起。右旋左旋螺纹60°圆锥管螺纹用螺纹密封的管螺纹非螺纹密封的管螺纹连接螺纹传动螺纹特种螺纹普通螺纹小螺纹米制锥螺纹管螺纹粗牙螺纹细牙螺纹梯形螺纹锯齿形螺纹自攻螺钉用螺纹二、螺纹的种类联接螺纹传动螺纹MGTrB粗牙细牙螺纹管螺纹梯形螺纹锯齿形螺纹普通是最常用的联接螺纹用于细小的精密或薄壁零件用于水管、油管、气管等薄壁管子上，用于管路的联接。用于各种机床的丝杠，作传动用。只能传递单方向的动力。螺纹种类特征代号外形图用途常用的几种螺纹的特征代号及用途★牙顶用粗实线表示(外螺纹的大径线，内螺纹的小径线)。★牙底用细实线表示(外螺纹的小径线，内螺纹的大径线)。★在投影为圆的视图上，表示牙底的细实线圆只画约3/4圈。★螺纹终止线用粗实线表示。★当需要表示螺纹收尾时，螺尾部分的牙底线与轴线成30°。★不管是内螺纹还是外螺纹，其剖视图或断面图上的剖面线都必须画到粗实...
