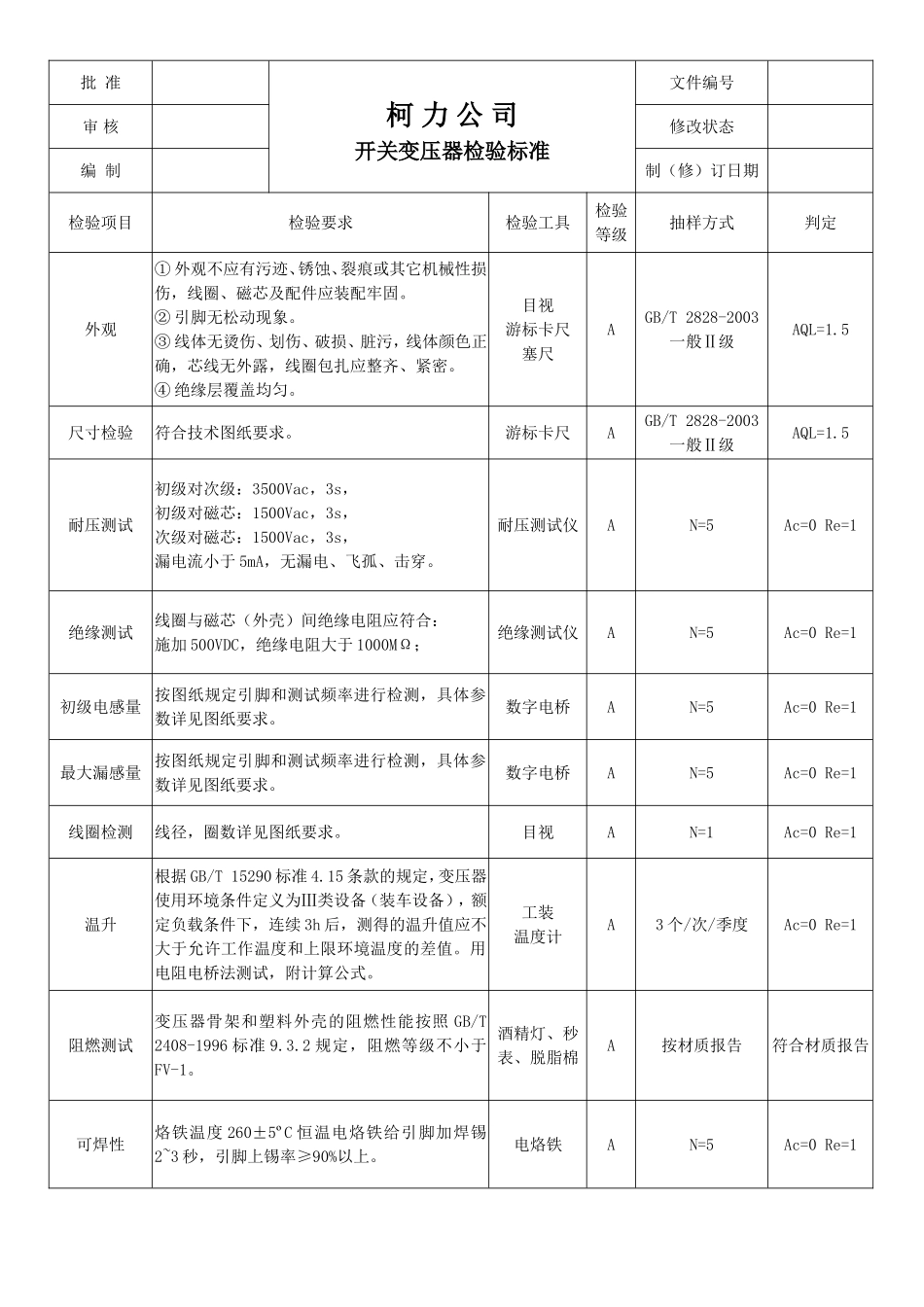

批准柯力公司开关变压器检验标准文件编号审核修改状态编制制（修）订日期检验项目检验要求检验工具检验等级抽样方式判定外观①外观不应有污迹、锈蚀、裂痕或其它机械性损伤，线圈、磁芯及配件应装配牢固。②引脚无松动现象。③线体无烫伤、划伤、破损、脏污，线体颜色正确，芯线无外露，线圈包扎应整齐、紧密。④绝缘层覆盖均匀。目视游标卡尺塞尺AGB/T2828-2003一般Ⅱ级AQL=1.5尺寸检验符合技术图纸要求。游标卡尺AGB/T2828-2003一般Ⅱ级AQL=1.5耐压测试初级对次级：3500Vac，3s，初级对磁芯：1500Vac，3s，次级对磁芯：1500Vac，3s，漏电流小于5mA，无漏电、飞孤、击穿。耐压测试仪AN=5Ac=0Re=1绝缘测试线圈与磁芯（外壳）间绝缘电阻应符合：施加500VDC，绝缘电阻大于1000MΩ；绝缘测试仪AN=5Ac=0Re=1初级电感量按图纸规定引脚和测试频率进行检测，具体参数详见图纸要求。数字电桥AN=5Ac=0Re=1最大漏感量按图纸规定引脚和测试频率进行检测，具体参数详见图纸要求。数字电桥AN=5Ac=0Re=1线圈检测线径，圈数详见图纸要求。目视AN=1Ac=0Re=1温升根据GB/T15290标准4.15条款的规定，变压器使用环境条件定义为Ⅲ类设备（装车设备），额定负载条件下，连续3h后，测得的温升值应不大于允许工作温度和上限环境温度的差值。用电阻电桥法测试，附计算公式。工装温度计A3个/次/季度Ac=0Re=1阻燃测试变压器骨架和塑料外壳的阻燃性能按照GB/T2408-1996标准9.3.2规定，阻燃等级不小于FV-1。酒精灯、秒表、脱脂棉A按材质报告符合材质报告可焊性烙铁温度260±5ºC恒温电烙铁给引脚加焊锡2~3秒，引脚上锡率≥90%以上。电烙铁AN=5Ac=0Re=1
