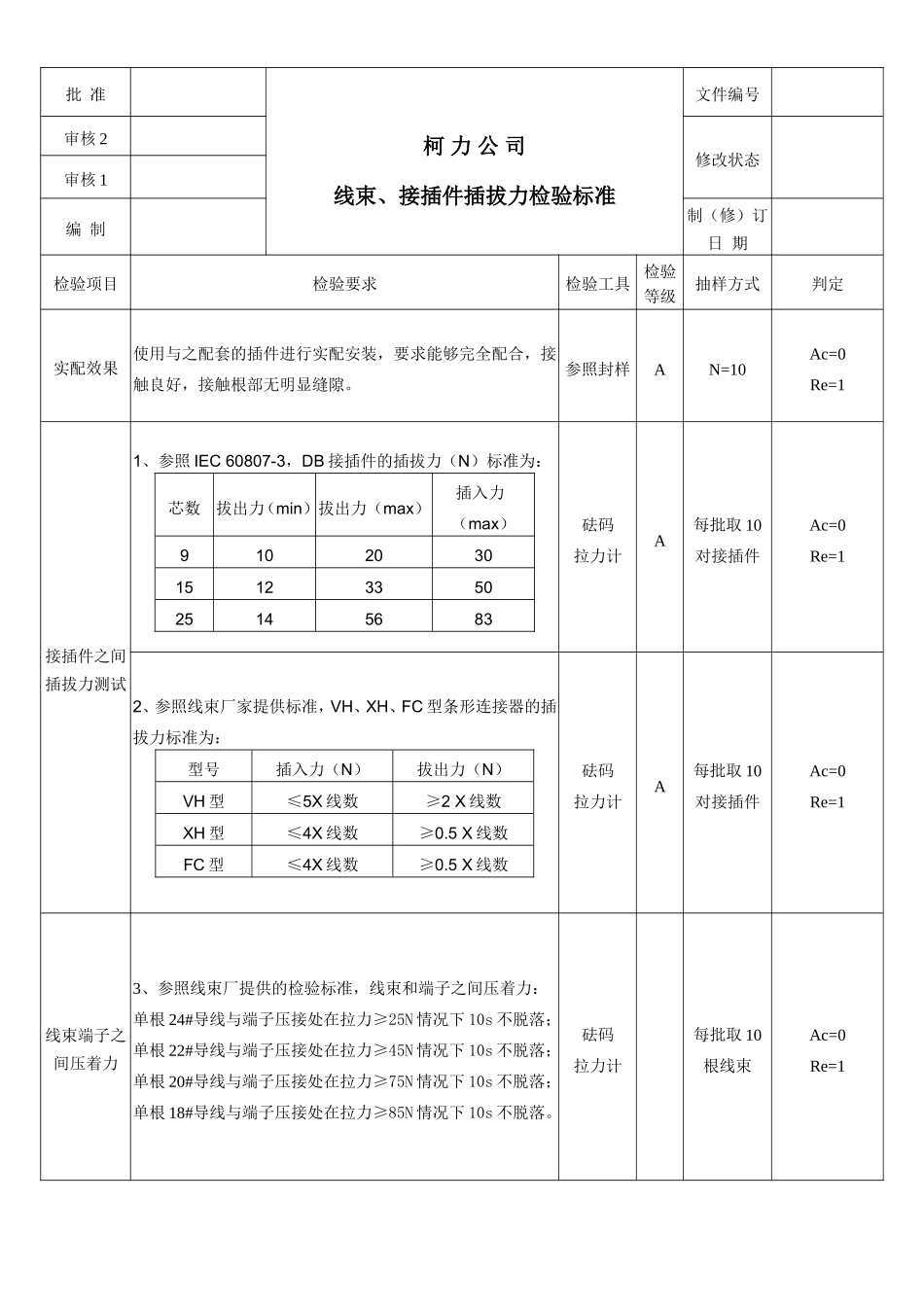

批准柯力公司线束、接插件插拔力检验标准文件编号审核2修改状态审核1编制制（修）订日期检验项目检验要求检验工具检验等级抽样方式判定实配效果使用与之配套的插件进行实配安装，要求能够完全配合，接触良好，接触根部无明显缝隙。参照封样AN=10Ac=0Re=1接插件之间插拔力测试1、参照IEC60807-3，DB接插件的插拔力（N）标准为：芯数拔出力（min）拔出力（max）插入力（max）91020301512335025145683砝码拉力计A每批取10对接插件Ac=0Re=12、参照线束厂家提供标准，VH、XH、FC型条形连接器的插拔力标准为：型号插入力（N）拔出力（N）VH型≤5X线数≥2X线数XH型≤4X线数≥0.5X线数FC型≤4X线数≥0.5X线数砝码拉力计A每批取10对接插件Ac=0Re=1线束端子之间压着力3、参照线束厂提供的检验标准，线束和端子之间压着力：单根24#导线与端子压接处在拉力≥25N情况下10s不脱落；单根22#导线与端子压接处在拉力≥45N情况下10s不脱落；单根20#导线与端子压接处在拉力≥75N情况下10s不脱落；单根18#导线与端子压接处在拉力≥85N情况下10s不脱落。砝码拉力计每批取10根线束Ac=0Re=1
