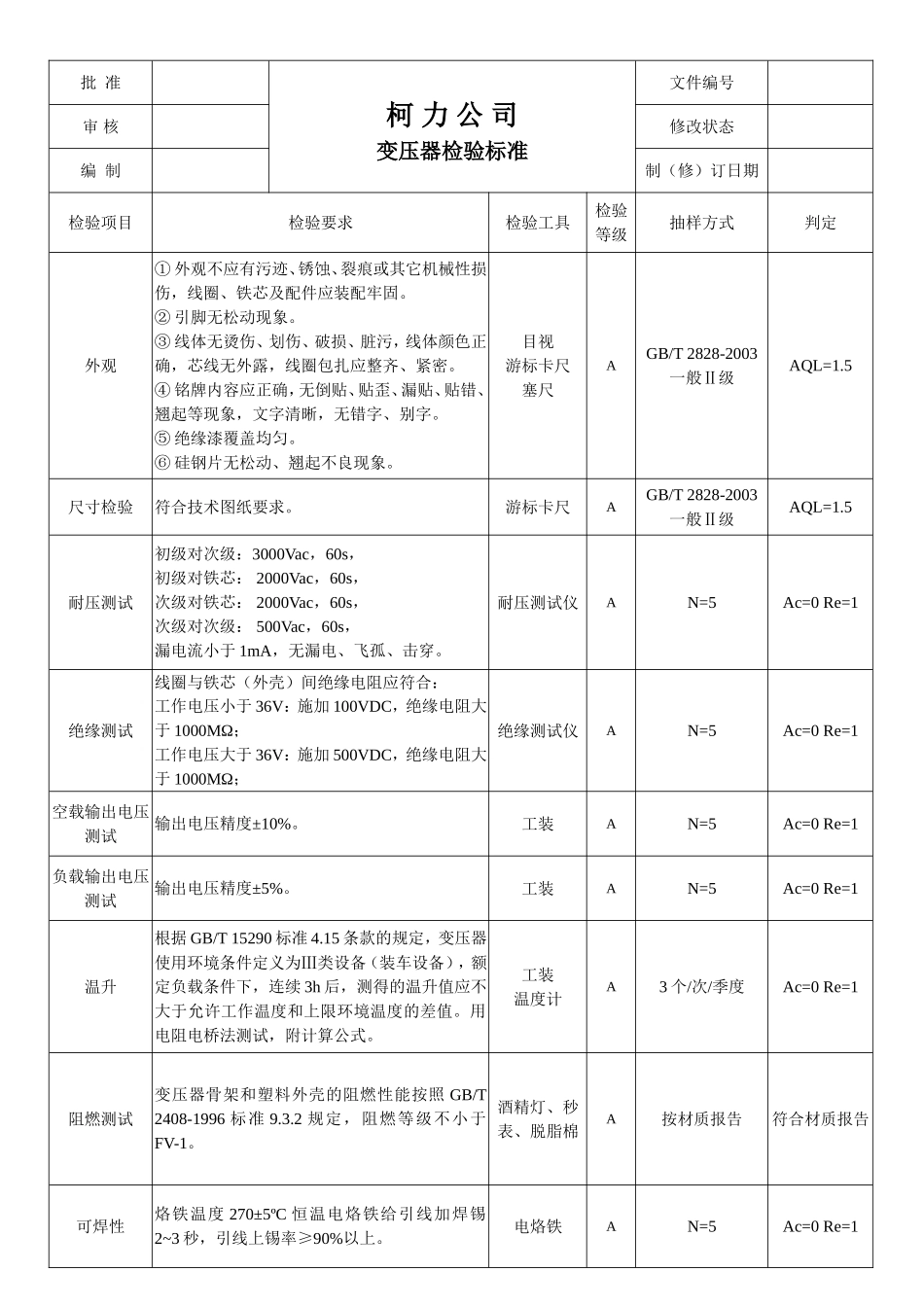

批准柯力公司变压器检验标准文件编号审核修改状态编制制（修）订日期检验项目检验要求检验工具检验等级抽样方式判定外观①外观不应有污迹、锈蚀、裂痕或其它机械性损伤，线圈、铁芯及配件应装配牢固。②引脚无松动现象。③线体无烫伤、划伤、破损、脏污，线体颜色正确，芯线无外露，线圈包扎应整齐、紧密。④铭牌内容应正确，无倒贴、贴歪、漏贴、贴错、翘起等现象，文字清晰，无错字、别字。⑤绝缘漆覆盖均匀。⑥硅钢片无松动、翘起不良现象。目视游标卡尺塞尺AGB/T2828-2003一般Ⅱ级AQL=1.5尺寸检验符合技术图纸要求。游标卡尺AGB/T2828-2003一般Ⅱ级AQL=1.5耐压测试初级对次级：3000Vac，60s，初级对铁芯：2000Vac，60s，次级对铁芯：2000Vac，60s，次级对次级：500Vac，60s，漏电流小于1mA，无漏电、飞孤、击穿。耐压测试仪AN=5Ac=0Re=1绝缘测试线圈与铁芯（外壳）间绝缘电阻应符合：工作电压小于36V：施加100VDC，绝缘电阻大于1000MΩ；工作电压大于36V：施加500VDC，绝缘电阻大于1000MΩ；绝缘测试仪AN=5Ac=0Re=1空载输出电压测试输出电压精度±10%。工装AN=5Ac=0Re=1负载输出电压测试输出电压精度±5%。工装AN=5Ac=0Re=1温升根据GB/T15290标准4.15条款的规定，变压器使用环境条件定义为Ⅲ类设备（装车设备），额定负载条件下，连续3h后，测得的温升值应不大于允许工作温度和上限环境温度的差值。用电阻电桥法测试，附计算公式。工装温度计A3个/次/季度Ac=0Re=1阻燃测试变压器骨架和塑料外壳的阻燃性能按照GB/T2408-1996标准9.3.2规定，阻燃等级不小于FV-1。酒精灯、秒表、脱脂棉A按材质报告符合材质报告可焊性烙铁温度270±5ºC恒温电烙铁给引线加焊锡2~3秒，引线上锡率≥90%以上。电烙铁AN=5Ac=0Re=1引出端强度根据GB/T15290标准4.21条款的规定，元器件引出端在承受机械应力作用后，外观应无机械性损伤，绕组仍应可靠连接。附施加拉力表。拉力计AN=1Ac=0Re=1附表：根据GB/T15290-1994电子设备用电源变压器和扼流圈总技术条件、SJT11245-2001单相R型铁心电源变压器1、温升计算公式2、引脚端施加拉力表
