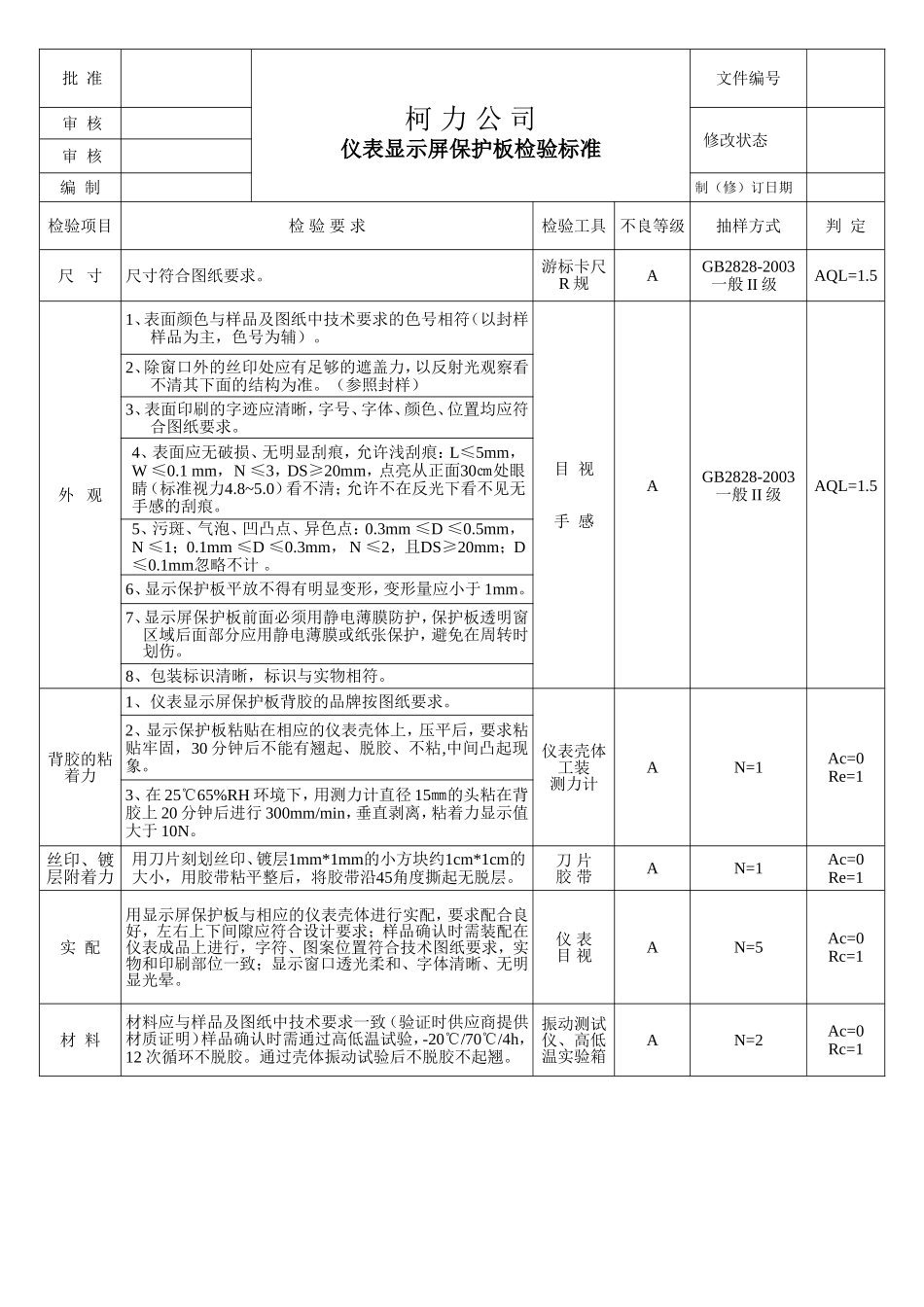

批准柯力公司仪表显示屏保护板检验标准文件编号审核修改状态审核编制制（修）订日期检验项目检验要求检验工具不良等级抽样方式判定尺寸尺寸符合图纸要求。游标卡尺R规AGB2828-2003一般II级AQL=1.5外观1、表面颜色与样品及图纸中技术要求的色号相符（以封样样品为主，色号为辅）。目视手感AGB2828-2003一般II级AQL=1.52、除窗口外的丝印处应有足够的遮盖力，以反射光观察看不清其下面的结构为准。（参照封样）3、表面印刷的字迹应清晰，字号、字体、颜色、位置均应符合图纸要求。4、表面应无破损、无明显刮痕，允许浅刮痕：L≤5mm，W≤0.1mm，N≤3，DS≥20mm，点亮从正面30㎝处眼睛（标准视力4.8~5.0）看不清；允许不在反光下看不见无手感的刮痕。5、污斑、气泡、凹凸点、异色点：0.3mm≤D≤0.5mm，N≤1；0.1mm≤D≤0.3mm，N≤2，且DS≥20mm；D≤0.1mm忽略不计。6、显示保护板平放不得有明显变形，变形量应小于1mm。7、显示屏保护板前面必须用静电薄膜防护，保护板透明窗区域后面部分应用静电薄膜或纸张保护，避免在周转时划伤。8、包装标识清晰，标识与实物相符。背胶的粘着力1、仪表显示屏保护板背胶的品牌按图纸要求。仪表壳体工装测力计AN=1Ac=0Re=12、显示保护板粘贴在相应的仪表壳体上，压平后，要求粘贴牢固，30分钟后不能有翘起、脱胶、不粘,中间凸起现象。3、在25℃65%RH环境下，用测力计直径15㎜的头粘在背胶上20分钟后进行300mm/min，垂直剥离，粘着力显示值大于10N。丝印、镀层附着力用刀片刻划丝印、镀层1mm*1mm的小方块约1cm*1cm的大小，用胶带粘平整后，将胶带沿45角度撕起无脱层。刀片胶带AN=1Ac=0Re=1实配用显示屏保护板与相应的仪表壳体进行实配，要求配合良好，左右上下间隙应符合设计要求；样品确认时需装配在仪表成品上进行，字符、图案位置符合技术图纸要求，实物和印刷部位一致；显示窗口透光柔和、字体清晰、无明显光晕。仪表目视AN=5Ac=0Rc=1材料材料应与样品及图纸中技术要求一致（验证时供应商提供材质证明）样品确认时需通过高低温试验，-20℃/70℃/4h，12次循环不脱胶。通过壳体振动试验后不脱胶不起翘。振动测试仪、高低温实验箱AN=2Ac=0Rc=1
