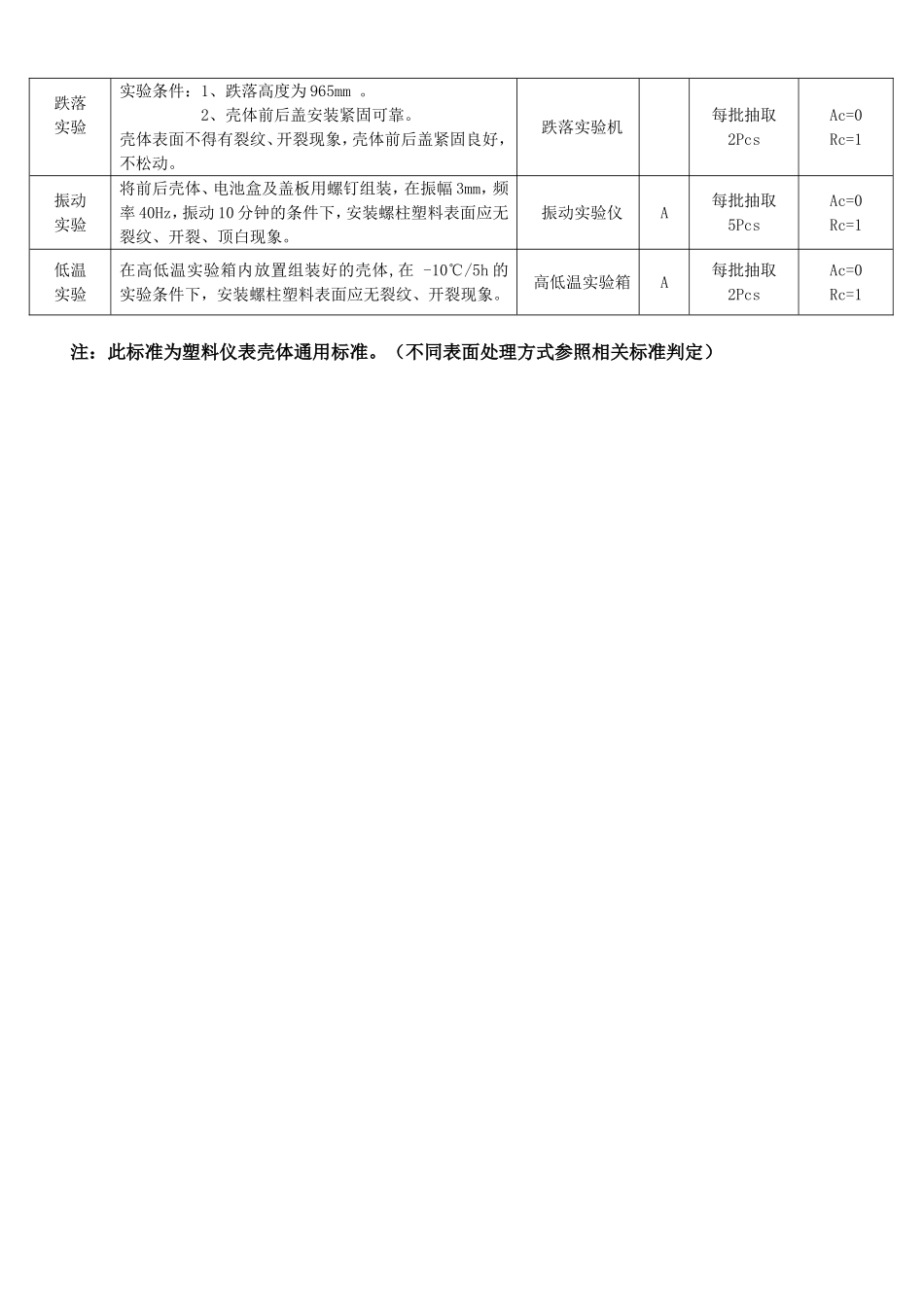

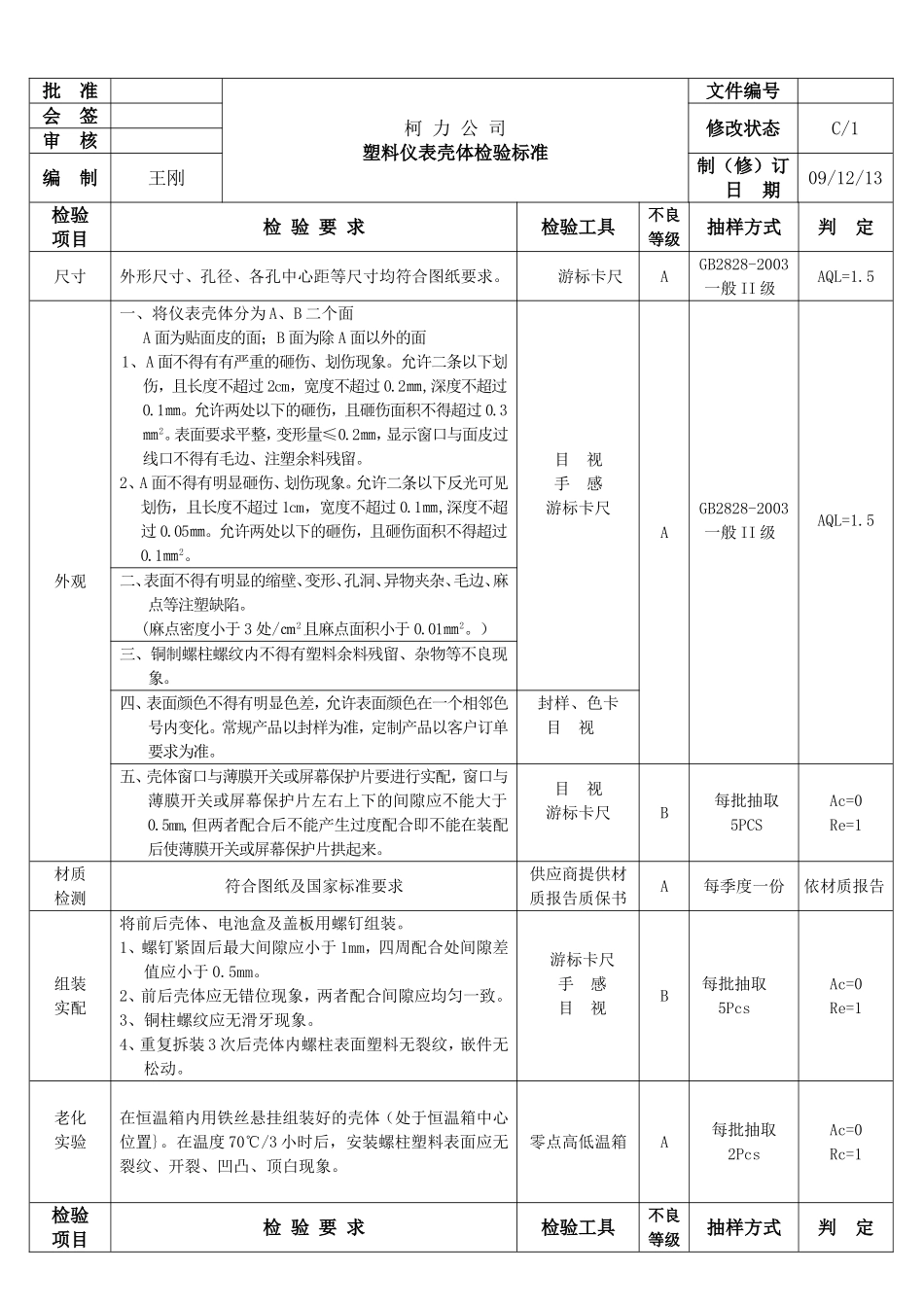

批准柯力公司塑料仪表壳体检验标准文件编号会签修改状态C/1审核编制王刚制（修）订日期09/12/13检验项目检验要求检验工具不良等级抽样方式判定尺寸外形尺寸、孔径、各孔中心距等尺寸均符合图纸要求。游标卡尺AGB2828-2003一般II级AQL=1.5外观一、将仪表壳体分为A、B二个面A面为贴面皮的面；B面为除A面以外的面1、A面不得有有严重的砸伤、划伤现象。允许二条以下划伤，且长度不超过2cm，宽度不超过0.2㎜,深度不超过0.1㎜。允许两处以下的砸伤，且砸伤面积不得超过0.3㎜2。表面要求平整，变形量≤0.2㎜，显示窗口与面皮过线口不得有毛边、注塑余料残留。2、A面不得有明显砸伤、划伤现象。允许二条以下反光可见划伤，且长度不超过1cm，宽度不超过0.1㎜,深度不超过0.05㎜。允许两处以下的砸伤，且砸伤面积不得超过0.1㎜2。目视手感游标卡尺AGB2828-2003一般II级AQL=1.5二、表面不得有明显的缩壁、变形、孔洞、异物夹杂、毛边、麻点等注塑缺陷。(麻点密度小于3处/㎝2且麻点面积小于0.01㎜2。）三、铜制螺柱螺纹内不得有塑料余料残留、杂物等不良现象。四、表面颜色不得有明显色差，允许表面颜色在一个相邻色号内变化。常规产品以封样为准，定制产品以客户订单要求为准。封样、色卡目视五、壳体窗口与薄膜开关或屏幕保护片要进行实配，窗口与薄膜开关或屏幕保护片左右上下的间隙应不能大于0.5mm,但两者配合后不能产生过度配合即不能在装配后使薄膜开关或屏幕保护片拱起来。目视游标卡尺B每批抽取5PCSAc=0Re=1材质检测符合图纸及国家标准要求供应商提供材质报告质保书A每季度一份依材质报告组装实配将前后壳体、电池盒及盖板用螺钉组装。1、螺钉紧固后最大间隙应小于1mm，四周配合处间隙差值应小于0.5mm。2、前后壳体应无错位现象，两者配合间隙应均匀一致。3、铜柱螺纹应无滑牙现象。4、重复拆装3次后壳体内螺柱表面塑料无裂纹，嵌件无松动。游标卡尺手感目视B每批抽取5PcsAc=0Re=1老化实验在恒温箱内用铁丝悬挂组装好的壳体（处于恒温箱中心位置}。在温度70℃/3小时后，安装螺柱塑料表面应无裂纹、开裂、凹凸、顶白现象。零点高低温箱A每批抽取2PcsAc=0Rc=1检验项目检验要求检验工具不良等级抽样方式判定跌落实验实验条件：1、跌落高度为965mm。2、壳体前后盖安装紧固可靠。壳体表面不得有裂纹、开裂现象，壳体前后盖紧固良好，不松动。跌落实验机每批抽取2PcsAc=0Rc=1振动实验将前后壳体、电池盒及盖板用螺钉组装，在振幅3mm，频率40Hz，振动10分钟的条...
