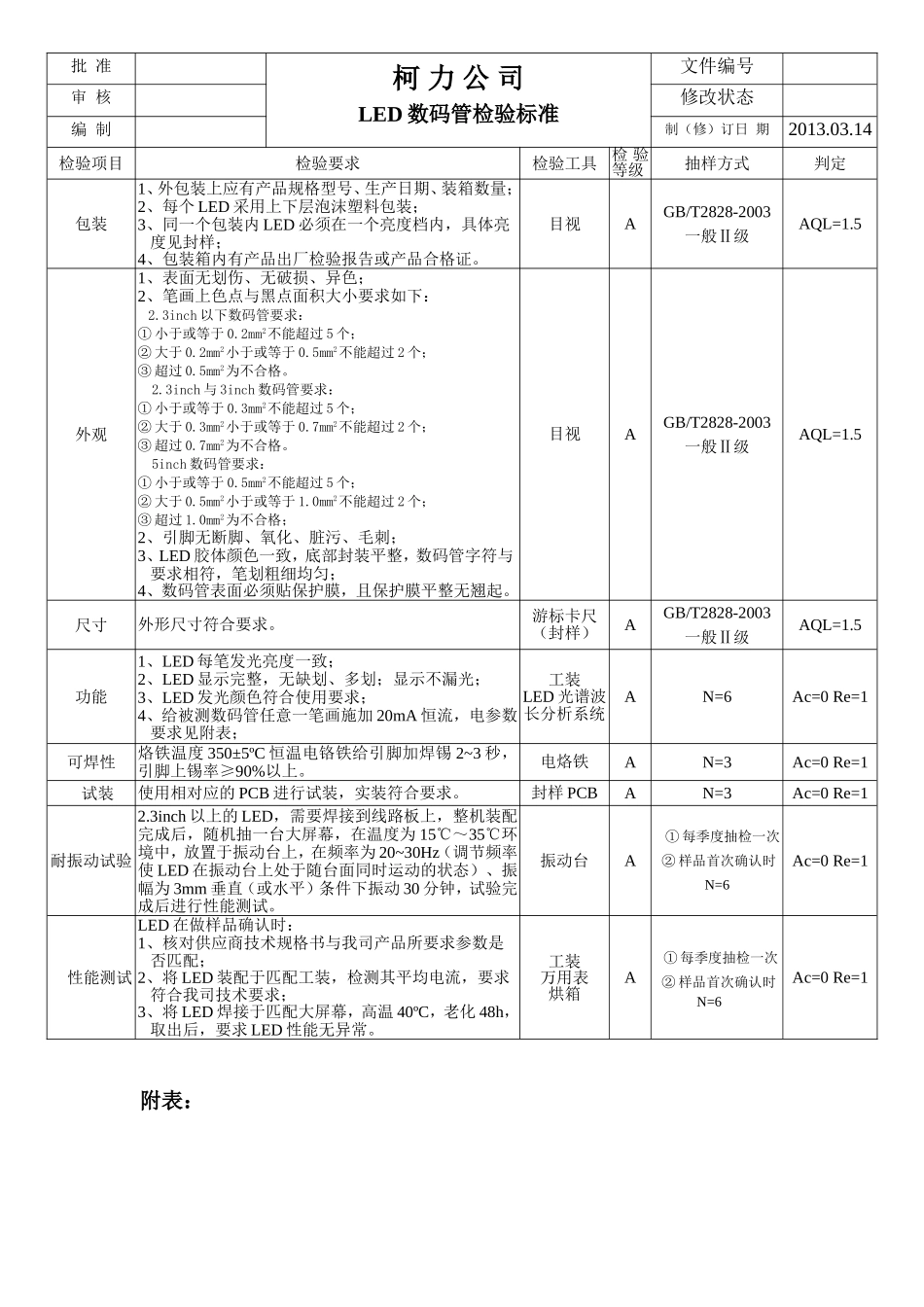

批准柯力公司LED数码管检验标准文件编号审核修改状态编制制（修）订日期2013.03.14检验项目检验要求检验工具检验等级抽样方式判定包装1、外包装上应有产品规格型号、生产日期、装箱数量；2、每个LED采用上下层泡沫塑料包装；3、同一个包装内LED必须在一个亮度档内，具体亮度见封样；4、包装箱内有产品出厂检验报告或产品合格证。目视AGB/T2828-2003一般Ⅱ级AQL=1.5外观1、表面无划伤、无破损、异色；2、笔画上色点与黑点面积大小要求如下：2.3inch以下数码管要求：①小于或等于0.2mm2不能超过5个；②大于0.2mm2小于或等于0.5mm2不能超过2个；③超过0.5mm2为不合格。2.3inch与3inch数码管要求：①小于或等于0.3mm2不能超过5个；②大于0.3mm2小于或等于0.7mm2不能超过2个；③超过0.7mm2为不合格。5inch数码管要求：①小于或等于0.5mm2不能超过5个；②大于0.5mm2小于或等于1.0mm2不能超过2个；③超过1.0mm2为不合格；2、引脚无断脚、氧化、脏污、毛刺；3、LED胶体颜色一致，底部封装平整，数码管字符与要求相符，笔划粗细均匀；4、数码管表面必须贴保护膜，且保护膜平整无翘起。目视AGB/T2828-2003一般Ⅱ级AQL=1.5尺寸外形尺寸符合要求。游标卡尺（封样）AGB/T2828-2003一般Ⅱ级AQL=1.5功能1、LED每笔发光亮度一致；2、LED显示完整，无缺划、多划；显示不漏光；3、LED发光颜色符合使用要求；4、给被测数码管任意一笔画施加20mA恒流，电参数要求见附表；工装LED光谱波长分析系统AN=6Ac=0Re=1可焊性烙铁温度350±5ºC恒温电铬铁给引脚加焊锡2~3秒，引脚上锡率≥90%以上。电烙铁AN=3Ac=0Re=1试装使用相对应的PCB进行试装，实装符合要求。封样PCBAN=3Ac=0Re=1耐振动试验2.3inch以上的LED，需要焊接到线路板上，整机装配完成后，随机抽一台大屏幕，在温度为15℃～35℃环境中，放置于振动台上，在频率为20~30Hz（调节频率使LED在振动台上处于随台面同时运动的状态）、振幅为3mm垂直（或水平）条件下振动30分钟，试验完成后进行性能测试。振动台A①每季度抽检一次②样品首次确认时N=6Ac=0Re=1性能测试LED在做样品确认时：1、核对供应商技术规格书与我司产品所要求参数是否匹配；2、将LED装配于匹配工装，检测其平均电流，要求符合我司技术要求；3、将LED焊接于匹配大屏幕，高温40ºC，老化48h，取出后，要求LED性能无异常。工装万用表烘箱A①每季度抽检一次②样品首次确认时N=6Ac=0Re=1附表：规格型号正向压降(V)色坐标主波长(nm)XY0.8inch七位发白光数码管3....
