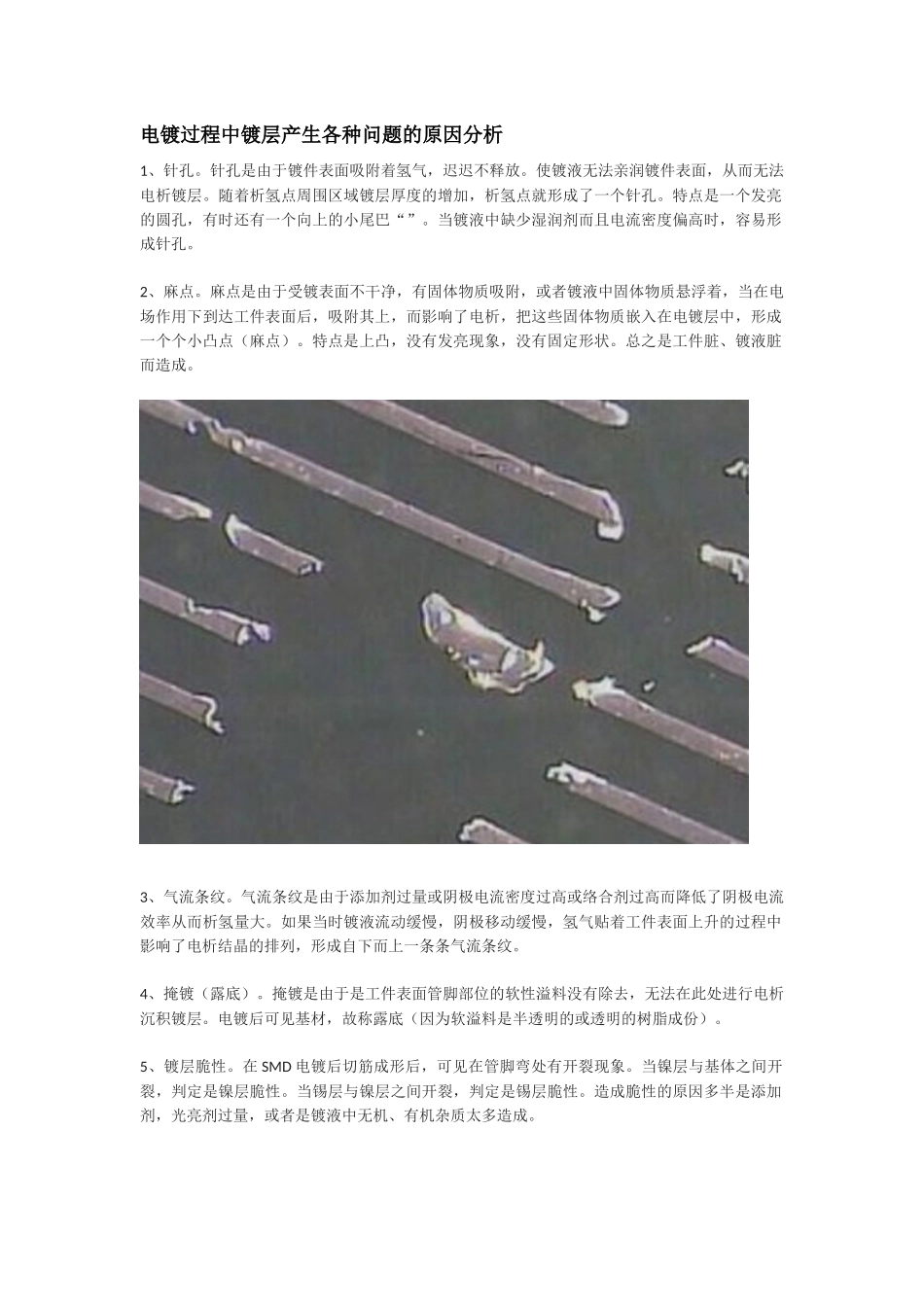

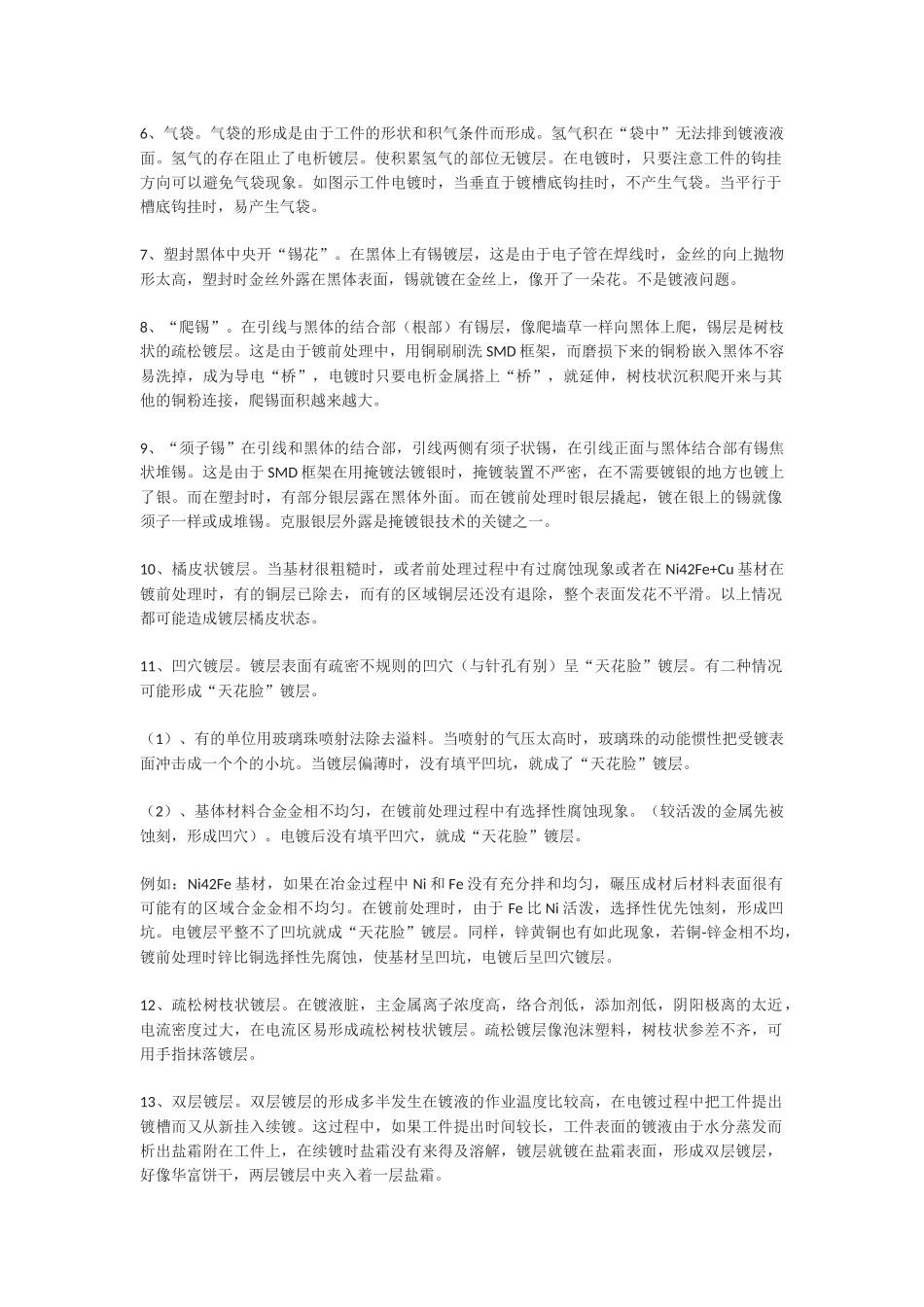

电镀过程中镀层产生各种问题的原因分析1、针孔。针孔是由于镀件表面吸附着氢气，迟迟不释放。使镀液无法亲润镀件表面，从而无法电析镀层。随着析氢点周围区域镀层厚度的增加，析氢点就形成了一个针孔。特点是一个发亮的圆孔，有时还有一个向上的小尾巴“”。当镀液中缺少湿润剂而且电流密度偏高时，容易形成针孔。2、麻点。麻点是由于受镀表面不干净，有固体物质吸附，或者镀液中固体物质悬浮着，当在电场作用下到达工件表面后，吸附其上，而影响了电析，把这些固体物质嵌入在电镀层中，形成一个个小凸点（麻点）。特点是上凸，没有发亮现象，没有固定形状。总之是工件脏、镀液脏而造成。3、气流条纹。气流条纹是由于添加剂过量或阴极电流密度过高或络合剂过高而降低了阴极电流效率从而析氢量大。如果当时镀液流动缓慢，阴极移动缓慢，氢气贴着工件表面上升的过程中影响了电析结晶的排列，形成自下而上一条条气流条纹。4、掩镀（露底）。掩镀是由于是工件表面管脚部位的软性溢料没有除去，无法在此处进行电析沉积镀层。电镀后可见基材，故称露底（因为软溢料是半透明的或透明的树脂成份）。5、镀层脆性。在SMD电镀后切筋成形后，可见在管脚弯处有开裂现象。当镍层与基体之间开裂，判定是镍层脆性。当锡层与镍层之间开裂，判定是锡层脆性。造成脆性的原因多半是添加剂，光亮剂过量，或者是镀液中无机、有机杂质太多造成。6、气袋。气袋的形成是由于工件的形状和积气条件而形成。氢气积在“袋中”无法排到镀液液面。氢气的存在阻止了电析镀层。使积累氢气的部位无镀层。在电镀时，只要注意工件的钩挂方向可以避免气袋现象。如图示工件电镀时，当垂直于镀槽底钩挂时，不产生气袋。当平行于槽底钩挂时，易产生气袋。7、塑封黑体中央开“锡花”。在黑体上有锡镀层，这是由于电子管在焊线时，金丝的向上抛物形太高，塑封时金丝外露在黑体表面，锡就镀在金丝上，像开了一朵花。不是镀液问题。8、“爬锡”。在引线与黑体的结合部（根部）有锡层，像爬墙草一样向黑体上爬，锡层是树枝状的疏松镀层。这是由于镀前处理中，用铜刷刷洗SMD框架，而磨损下来的铜粉嵌入黑体不容易洗掉，成为导电“桥”，电镀时只要电析金属搭上“桥”，就延伸，树枝状沉积爬开来与其他的铜粉连接，爬锡面积越来越大。9、“须子锡”在引线和黑体的结合部，引线两侧有须子状锡，在引线正面与黑体结合部有锡焦状堆锡。这是由于SMD框架在用掩镀法镀银时，掩镀装置不严密，在不需要镀银...
