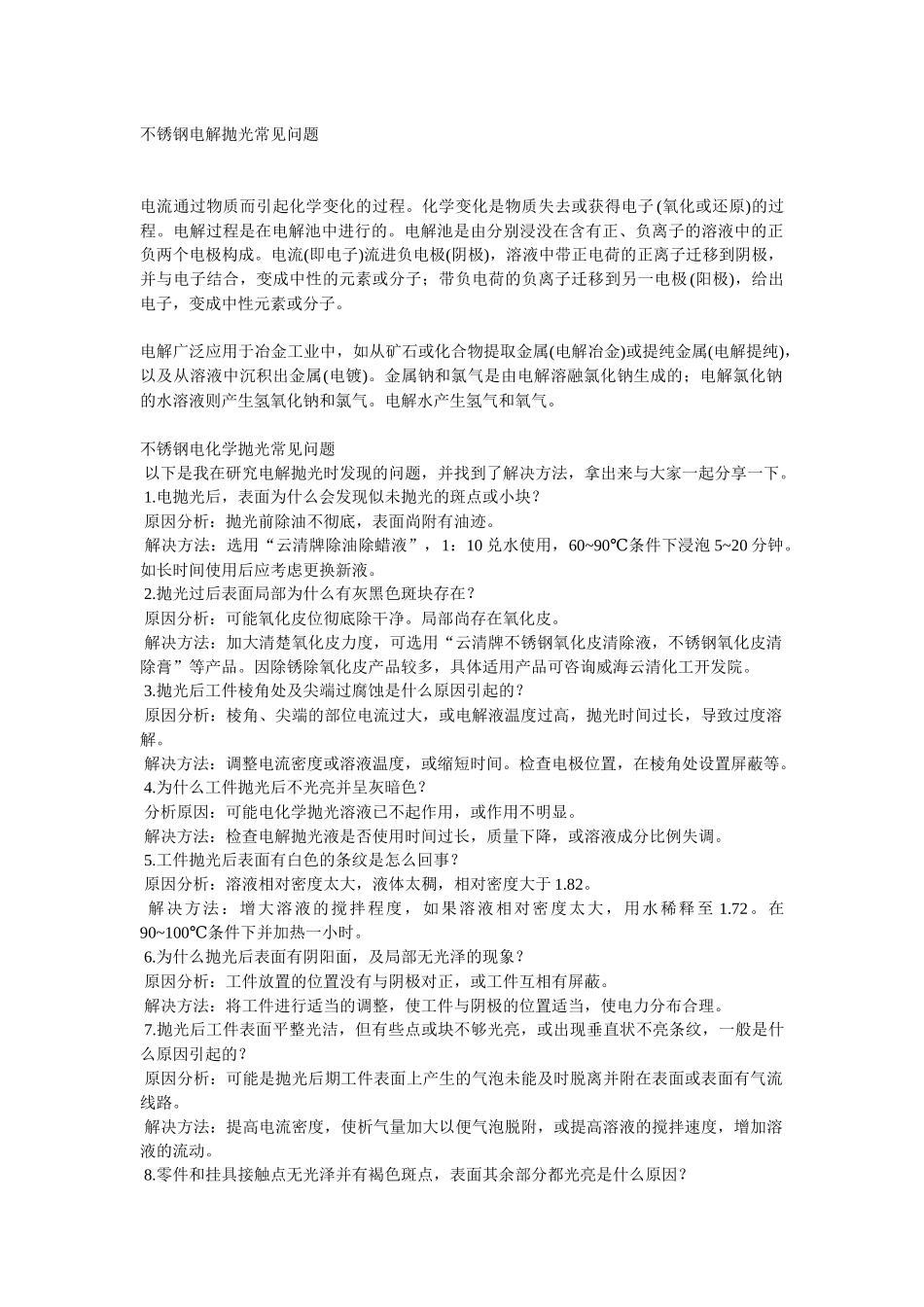

不锈钢电解抛光常见问题电流通过物质而引起化学变化的过程。化学变化是物质失去或获得电子(氧化或还原)的过程。电解过程是在电解池中进行的。电解池是由分别浸没在含有正、负离子的溶液中的正负两个电极构成。电流(即电子)流进负电极(阴极)，溶液中带正电荷的正离子迁移到阴极，并与电子结合，变成中性的元素或分子；带负电荷的负离子迁移到另一电极(阳极)，给出电子，变成中性元素或分子。电解广泛应用于冶金工业中，如从矿石或化合物提取金属(电解冶金)或提纯金属(电解提纯)，以及从溶液中沉积出金属(电镀)。金属钠和氯气是由电解溶融氯化钠生成的；电解氯化钠的水溶液则产生氢氧化钠和氯气。电解水产生氢气和氧气。不锈钢电化学抛光常见问题以下是我在研究电解抛光时发现的问题，并找到了解决方法，拿出来与大家一起分享一下。1.电抛光后，表面为什么会发现似未抛光的斑点或小块？原因分析：抛光前除油不彻底，表面尚附有油迹。解决方法：选用“云清牌除油除蜡液”，1：10兑水使用，60~90℃条件下浸泡5~20分钟。如长时间使用后应考虑更换新液。2.抛光过后表面局部为什么有灰黑色斑块存在？原因分析：可能氧化皮位彻底除干净。局部尚存在氧化皮。解决方法：加大清楚氧化皮力度，可选用“云清牌不锈钢氧化皮清除液，不锈钢氧化皮清除膏”等产品。因除锈除氧化皮产品较多，具体适用产品可咨询威海云清化工开发院。3.抛光后工件棱角处及尖端过腐蚀是什么原因引起的？原因分析：棱角、尖端的部位电流过大，或电解液温度过高，抛光时间过长，导致过度溶解。解决方法：调整电流密度或溶液温度，或缩短时间。检查电极位置，在棱角处设置屏蔽等。4.为什么工件抛光后不光亮并呈灰暗色？分析原因：可能电化学抛光溶液已不起作用，或作用不明显。解决方法：检查电解抛光液是否使用时间过长，质量下降，或溶液成分比例失调。5.工件抛光后表面有白色的条纹是怎么回事？原因分析：溶液相对密度太大，液体太稠，相对密度大于1.82。解决方法：增大溶液的搅拌程度，如果溶液相对密度太大，用水稀释至1.72。在90~100℃条件下并加热一小时。6.为什么抛光后表面有阴阳面，及局部无光泽的现象？原因分析：工件放置的位置没有与阴极对正，或工件互相有屏蔽。解决方法：将工件进行适当的调整，使工件与阴极的位置适当，使电力分布合理。7.抛光后工件表面平整光洁，但有些点或块不够光亮，或出现垂直状不亮条纹，一般是什么原因引起的？原因分析：可能是抛光后期工件表面...
