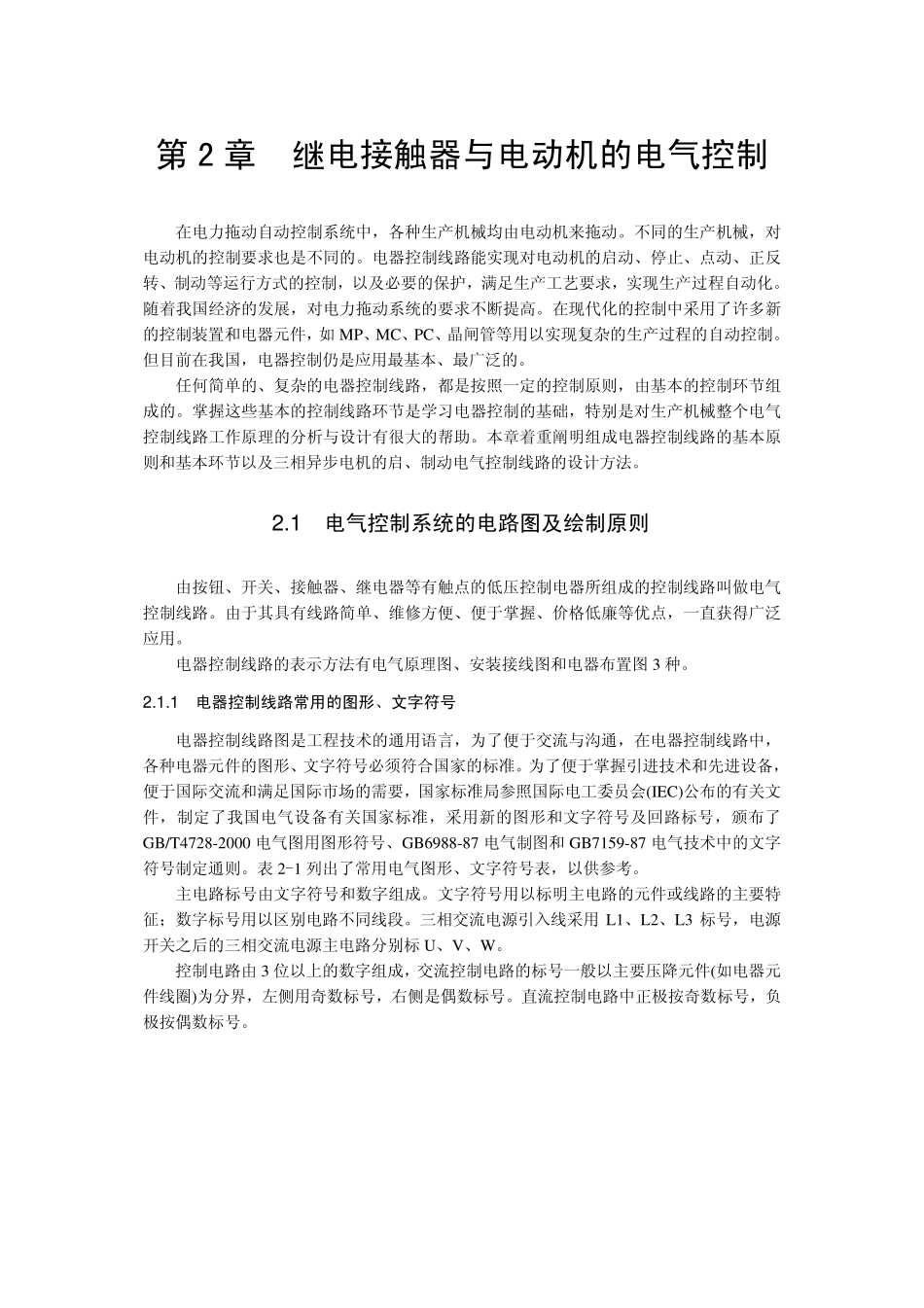

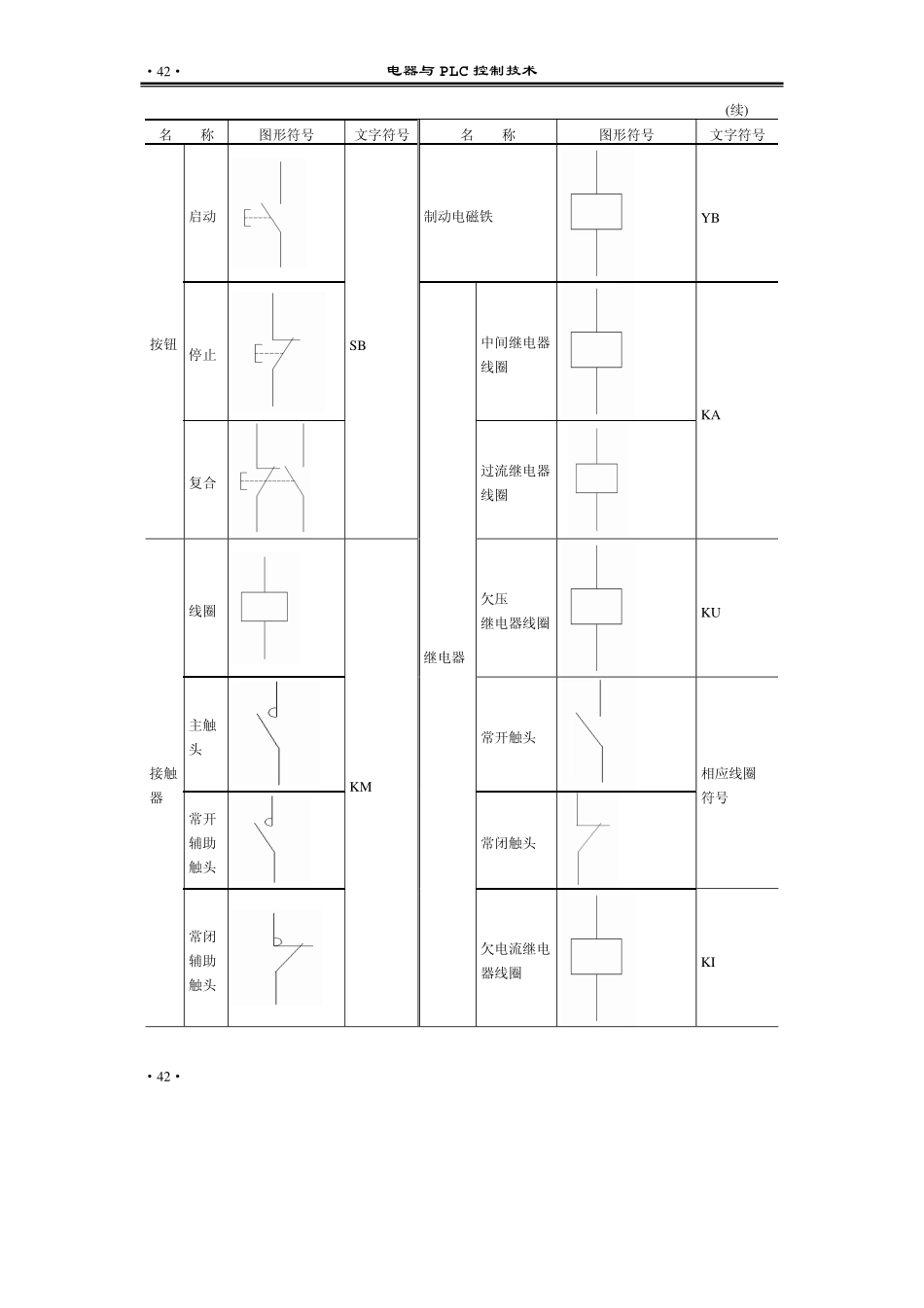

第2章继电接触器与电动机的电气控制在电力拖动自动控制系统中，各种生产机械均由电动机来拖动。不同的生产机械，对电动机的控制要求也是不同的。电器控制线路能实现对电动机的启动、停止、点动、正反转、制动等运行方式的控制，以及必要的保护，满足生产工艺要求，实现生产过程自动化。随着我国经济的发展，对电力拖动系统的要求不断提高。在现代化的控制中采用了许多新的控制装置和电器元件，如MP、MC、PC、晶闸管等用以实现复杂的生产过程的自动控制。但目前在我国，电器控制仍是应用最基本、最广泛的。任何简单的、复杂的电器控制线路，都是按照一定的控制原则，由基本的控制环节组成的。掌握这些基本的控制线路环节是学习电器控制的基础，特别是对生产机械整个电气控制线路工作原理的分析与设计有很大的帮助。本章着重阐明组成电器控制线路的基本原则和基本环节以及三相异步电机的启、制动电气控制线路的设计方法。2.1电气控制系统的电路图及绘制原则由按钮、开关、接触器、继电器等有触点的低压控制电器所组成的控制线路叫做电气控制线路。由于其具有线路简单、维修方便、便于掌握、价格低廉等优点，一直获得广泛应用。电器控制线路的表示方法有电气原理图、安装接线图和电器布置图3种。2.1.1电器控制线路常用的图形、文字符号电器控制线路图是工程技术的通用语言，为了便于交流与沟通，在电器控制线路中，各种电器元件的图形、文字符号必须符合国家的标准。为了便于掌握引进技术和先进设备，便于国际交流和满足国际市场的需要，国家标准局参照国际电工委员会(IEC)公布的有关文件，制定了我国电气设备有关国家标准，采用新的图形和文字符号及回路标号，颁布了GB/T4728-2000电气图用图形符号、GB6988-87电气制图和GB7159-87电气技术中的文字符号制定通则。表2-1列出了常用电气图形、文字符号表，以供参考。主电路标号由文字符号和数字组成。文字符号用以标明主电路的元件或线路的主要特征；数字标号用以区别电路不同线段。三相交流电源引入线采用L1、L2、L3标号，电源开关之后的三相交流电源主电路分别标U、V、W。控制电路由3位以上的数字组成，交流控制电路的标号一般以主要压降元件(如电器元件线圈)为分界，左侧用奇数标号，右侧是偶数标号。直流控制电路中正极按奇数标号，负极按偶数标号。第2章继电接触器与电动机的电气控制·41··41·表2-1常用电气图形、文字符号表名称图形符号文字符号名称图形符号文字符号三极电源开关QK常开触头n低...
