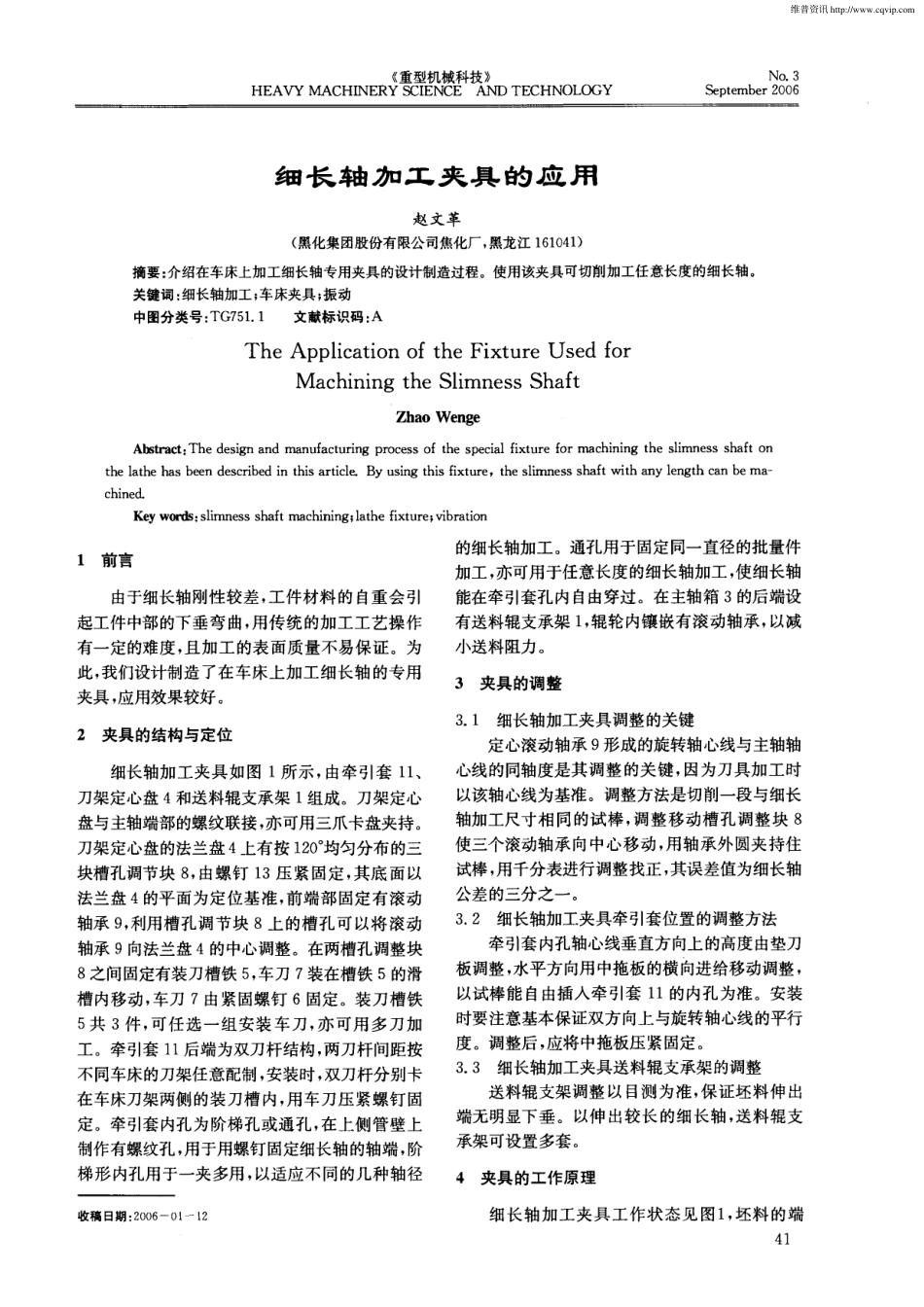

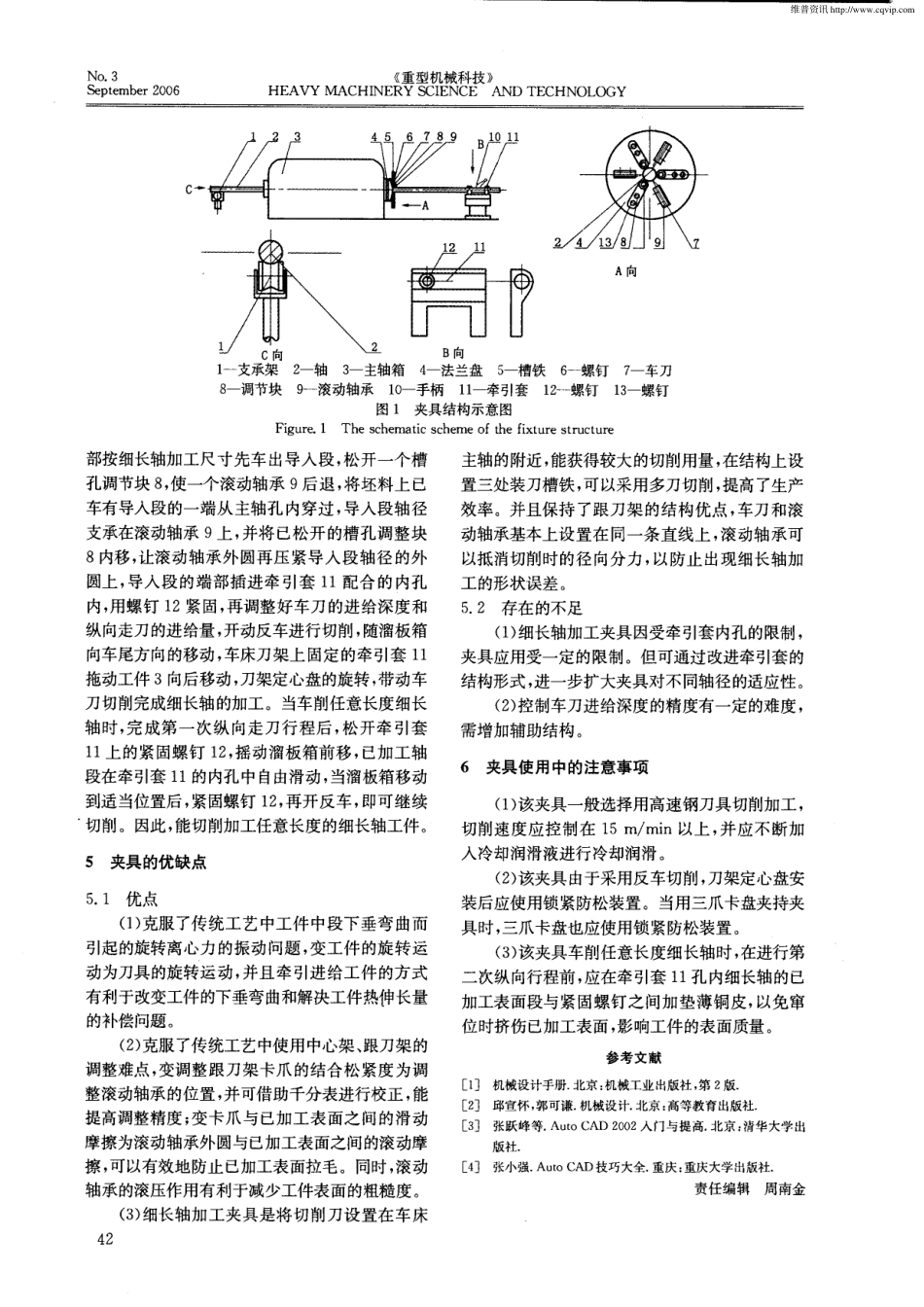

《重型机械科技》HEAVYMACHINERYSCIENCEANDTECHN0UGYN0．3September2006细长轴加工夹具的应用赵文革(黑化集团股份有限公司焦化厂，黑龙江161041)摘要：介绍在车床上加工细长轴专用夹具的设计制造过程。使用该夹具可切削加工任意长度的细长轴。关键词：细长轴加工；车床夹具；振动中图分类号：TG751．1文献标识码：ATheApplicationoftheFixtureUsedforMachiningtheSlimnessShaftZhaoWen2eAbstract：ThedesignandmanufacturingprocessofthespecialfixtureformachiningtheslimnessshaftonthelathehasbeendescribedinthisarticleByusingthisfixture，theslimnessshaftwithanylengthcanbema-chinedKeywords：slimnessshaftmachining；lathefixture；vibration1前言由于细长轴刚性较差，工件材料的自重会引起工件中部的下垂弯曲，用传统的加工工艺操作有一定的难度，且加工的表面质量不易保证。为此，我们设计制造了在车床上加工细长轴的专用夹具，应用效果较好。2夹具的结构与定位细长轴加工夹具如图1所示，由牵引套11、刀架定心盘4和送料辊支承架1组成。刀架定心盘与主轴端部的螺纹联接，亦可用三爪卡盘夹持。刀架定心盘的法兰盘4上有按120。均匀分布的三块槽孔调节块8，由螺钉13压紧固定，其底面以法兰盘4的平面为定位基准，前端部固定有滚动轴承9，利用槽孔调节块8上的槽孔可以将滚动轴承9向法兰盘4的中心调整。在两槽孔调整块8之间固定有装刀槽铁5，车刀7装在槽铁5的滑槽内移动，车刀7由紧固螺钉6固定。装刀槽铁5共3件，可任选一组安装车刀，亦可用多刀加工。牵引套11后端为双刀杆结构，两刀杆间距按不同车床的刀架任意配制，安装时，双刀杆分别卡在车床刀架两侧的装刀槽内，用车刀压紧螺钉固定。牵引套内孔为阶梯孔或通孔，在上侧管壁上制作有螺纹孔，用于用螺钉固定细长轴的轴端，阶梯形内孔用于一夹多用，以适应不同的几种轴径收稿日期：2OO6—0l—l2的细长轴加工。通孔用于固定同一直径的批量件加工，亦可用于任意长度的细长轴加工，使细长轴能在牵引套孔内自由穿过。在主轴箱3的后端设有送料辊支承架1，辊轮内镶嵌有滚动轴承，以减小送料阻力。3夹具的调整3．1细长轴加工夹具调整的关键定心滚动轴承9形成的旋转轴心线与主轴轴心线的同轴度是其调整的关键，因为刀具加工时以该轴心线为基准。调整方法是切削一段与细长轴加工尺寸相同的试棒，调整移动槽孔调整块8使三个滚动轴承向中心移动，用轴承外圆夹持住试棒，用千分表进行调整找正，其误差值...
