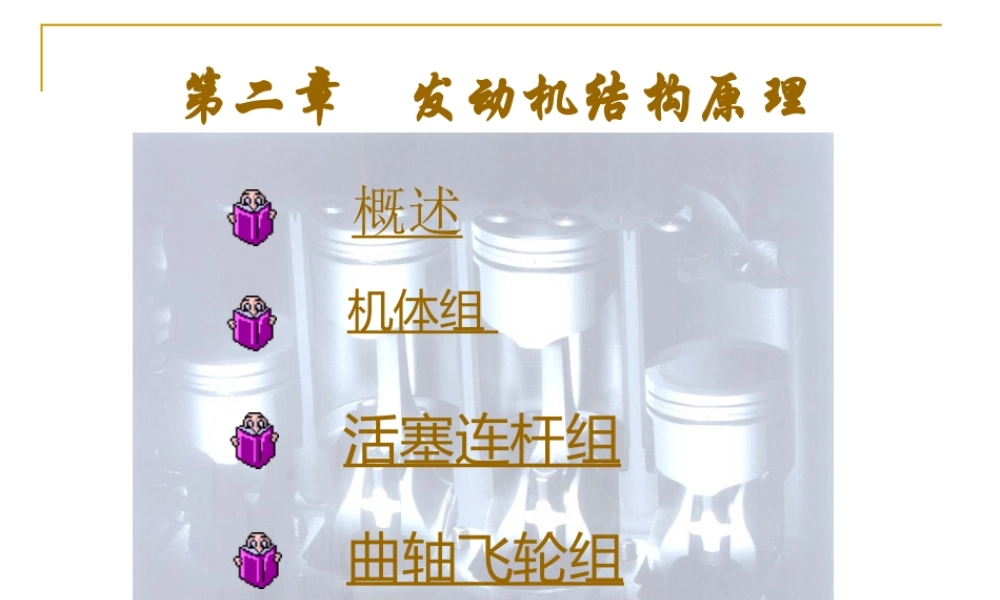

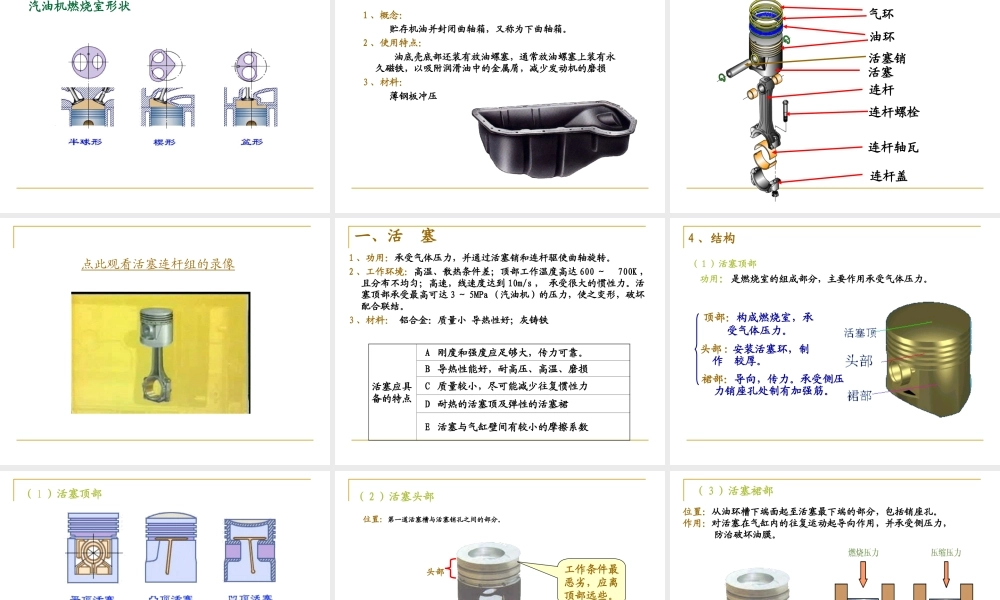

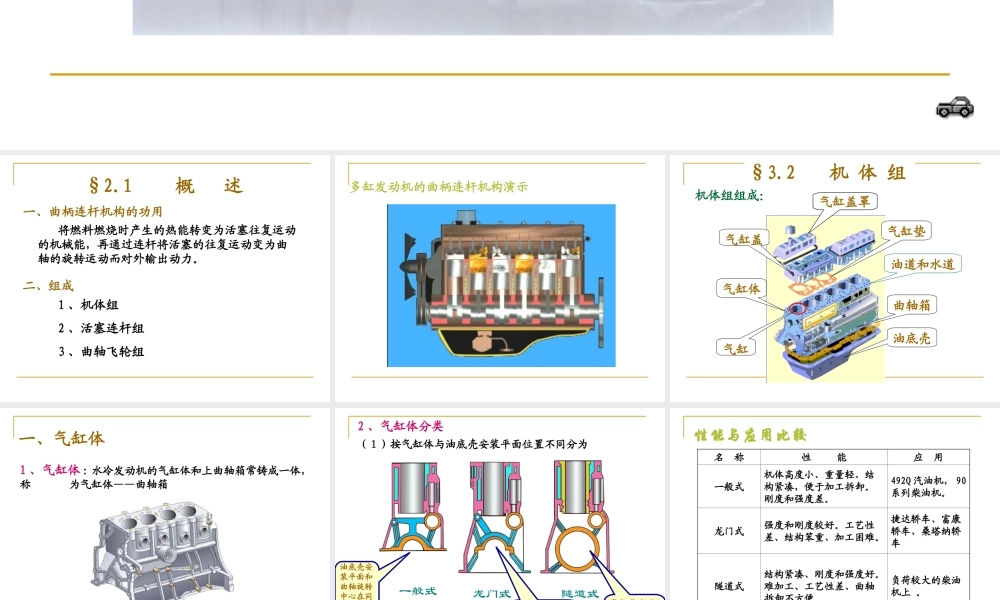

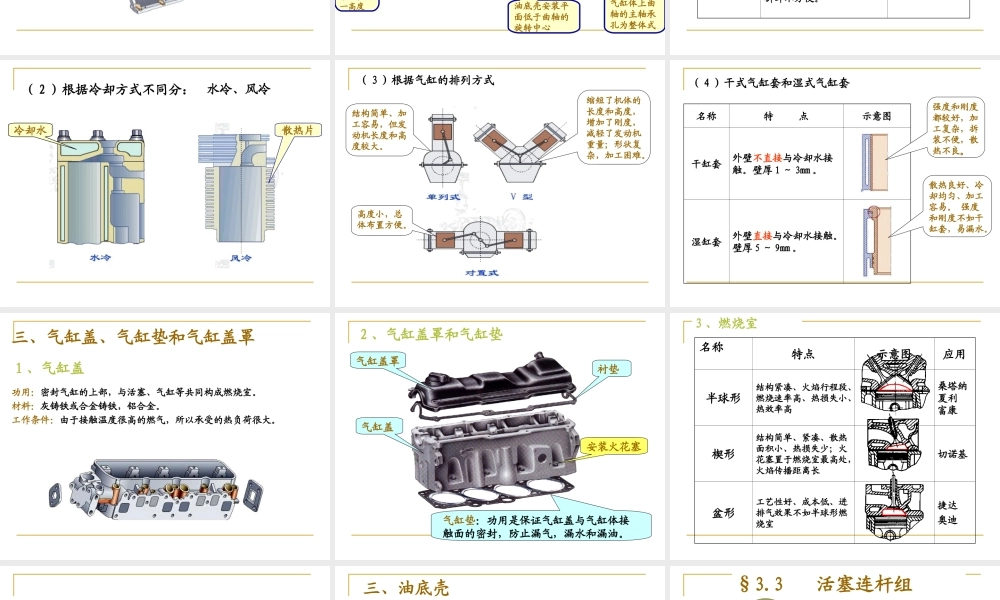

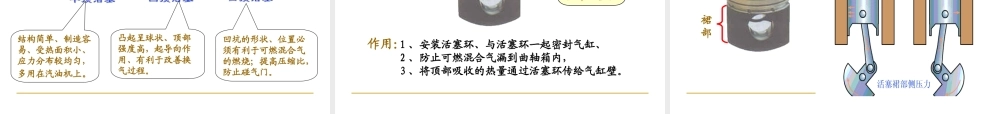

第二章发动机结构原理机体组活塞连杆组曲轴飞轮组概述§2.1概述将燃料燃烧时产生的热能转变为活塞往复运动的机械能，再通过连杆将活塞的往复运动变为曲轴的旋转运动而对外输出动力。1、机体组2、活塞连杆组3、曲轴飞轮组一、曲柄连杆机构的功用二、组成多缸发动机的曲柄连杆机构演示§3.2机体组机体组组成：曲轴箱气缸垫气缸盖气缸油道和水道油底壳气缸体气缸盖罩一、气缸体1、气缸体:水冷发动机的气缸体和上曲轴箱常铸成一体，称为气缸体——曲轴箱油底壳安装平面和曲轴旋转中心在同一高度油底壳安装平面低于曲轴的旋转中心气缸体上曲轴的主轴承孔为整体式（1）按气缸体与油底壳安装平面位置不同分为2、气缸体分类一般式龙门式隧道式名称性能应用一般式机体高度小、重量轻、结构紧凑，便于加工拆卸。刚度和强度差。492Q汽油机，90系列柴油机。龙门式强度和刚度较好。工艺性差、结构笨重、加工困难。捷达轿车、富康轿车、桑塔纳轿车隧道式结构紧凑、刚度和强度好。难加工、工艺性差、曲轴拆卸不方便。负荷较大的柴油机上。性能与应用比较（2）根据冷却方式不同分：水冷、风冷散热片冷却水（3）根据气缸的排列方式结构简单、加工容易，但发动机长度和高度较大。缩短了机体的长度和高度，增加了刚度，减轻了发动机重量；形状复杂，加工困难。高度小，总体布置方便。（4）干式气缸套和湿式气缸套名称特点示意图干缸套外壁不直接与冷却水接触。壁厚1～3mm。湿缸套外壁直接与冷却水接触。壁厚5～9mm。强度和刚度都较好，加工复杂，拆装不便，散热不良。散热良好、冷却均匀、加工容易。强度和刚度不如干缸套，易漏水。三、气缸盖、气缸垫和气缸盖罩功用：密封气缸的上部，与活塞、气缸等共同构成燃烧室。材料：灰铸铁或合金铸铁，铝合金。工作条件：由于接触温度很高的燃气，所以承受的热负荷很大。1、气缸盖气缸垫：功用是保证气缸盖与气缸体接触面的密封，防止漏气，漏水和漏油。气缸盖气缸盖罩衬垫安装火花塞2、气缸盖罩和气缸垫3、燃烧室名称特点示意图应用半球形结构紧凑、火焰行程段、燃烧速率高、热损失小、热效率高桑塔纳夏利富康楔形结构简单、紧凑、散热面积小、热损失少；火花塞置于燃烧室最高处，火焰传播距离长切诺基盆形工艺性好、成本低、进排气效果不如半球形燃烧室捷达奥迪汽油机燃烧室形状三、油底壳1、概念：贮存机油并封闭曲轴箱，又称为下曲轴箱。2、使用特点：油底壳底部还装有放油螺塞，通常放油螺塞上装有永久磁铁，以吸附润滑油...
