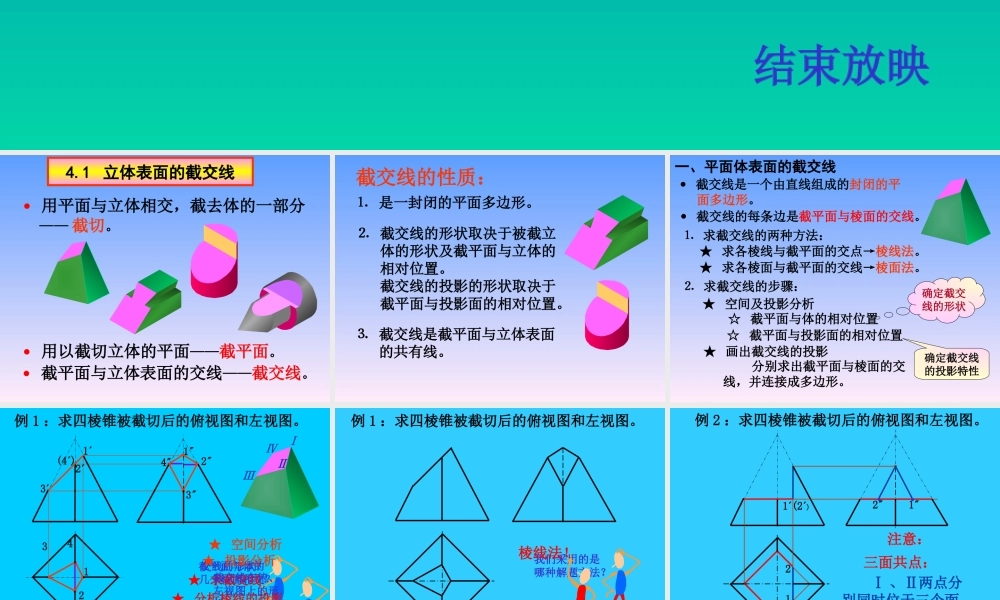

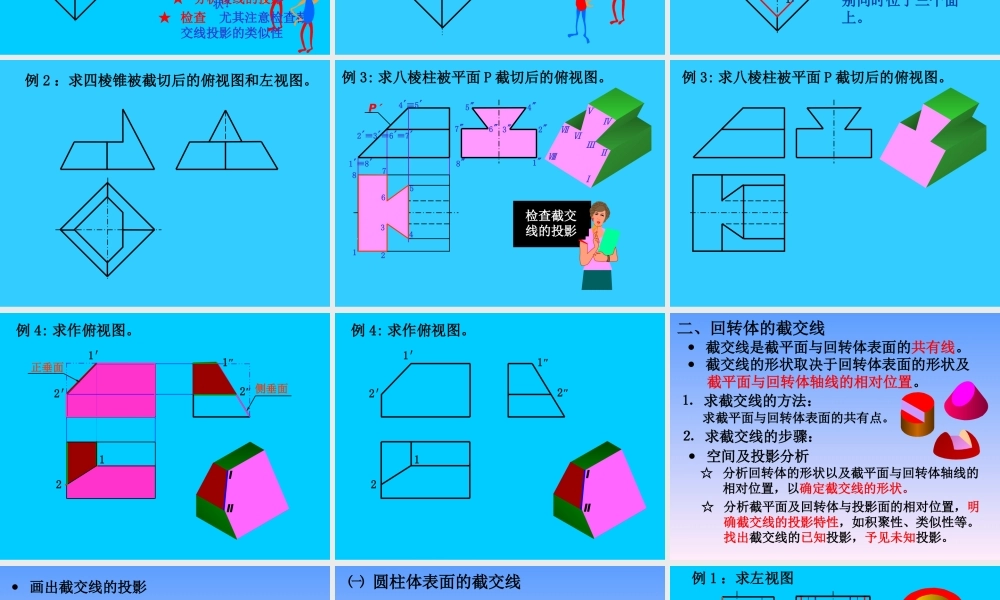

4.1立体表面的截交线4.2立体表面的相贯线本章小结结束放映用平面与立体相交，截去体的一部分——截切。截平面与立体表面的交线——截交线。用以截切立体的平面——截平面。4.1立体表面的截交线截交线的性质：⒈是一封闭的平面多边形。⒉截交线的形状取决于被截立体的形状及截平面与立体的相对位置。截交线的投影的形状取决于截平面与投影面的相对位置。⒊截交线是截平面与立体表面的共有线。⒈求截交线的两种方法：★求各棱线与截平面的交点→棱线法。★求各棱面与截平面的交线→棱面法。⒉求截交线的步骤：☆截平面与体的相对位置☆截平面与投影面的相对位置确定截交线的投影特性确定截交线的形状★空间及投影分析★画出截交线的投影分别求出截平面与棱面的交线，并连接成多边形。一、平面体表面的截交线截交线的每条边是截平面与棱面的交线。截交线是一个由直线组成的封闭的平面多边形。交线的形状？截平面与体的几个棱面相交？★投影分析例1：求四棱锥被截切后的俯视图和左视图。★空间分析★求截交线★分析棱线的投影★检查尤其注意检查截交线投影的类似性321(4)1●2●4●3●1●2●4●3●ⅠⅡⅢⅣ截交线在俯、左视图上的形状？例1：求四棱锥被截切后的俯视图和左视图。我们采用的是哪种解题方法？棱线法！注意：要逐个截平面分析和绘制截交线。当平面体只有局部被截切时，先假想为整体被截切，求出截交线后再取局部。例2：求四棱锥被截切后的俯视图和左视图。121(2)2●1●三面共点：Ⅰ、Ⅱ两点分别同时位于三个面上。例2：求四棱锥被截切后的俯视图和左视图。1≡88例3:求八棱柱被平面P截切后的俯视图。P截交线的形状？ⅠⅡⅢⅣⅤⅥⅦⅧ15432876截交线的投影特性？2≡3≡6≡74≡5求截交线1547632分析棱线的投影检查截交线的投影例3:求八棱柱被平面P截切后的俯视图。2′2″1′例4:求作俯视图。ⅡⅠ1●2●侧垂面正垂面1″2′2″1′1″例4:求作俯视图。ⅡⅠ12截交线是截平面与回转体表面的共有线。截交线的形状取决于回转体表面的形状及截平面与回转体轴线的相对位置。⒈求截交线的方法：求截平面与回转体表面的共有点。⒉求截交线的步骤：空间及投影分析☆分析回转体的形状以及截平面与回转体轴线的相对位置，以确定截交线的形状。☆分析截平面及回转体与投影面的相对位置，明确截交线的投影特性，如积聚性、类似性等。找出截交线的已知投影，予见未知投影。二...
