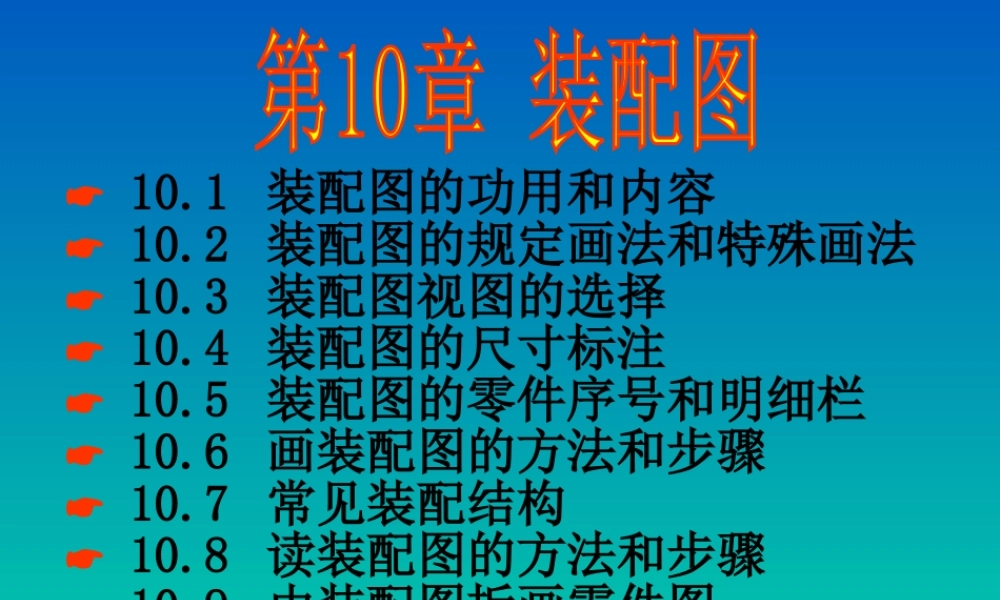

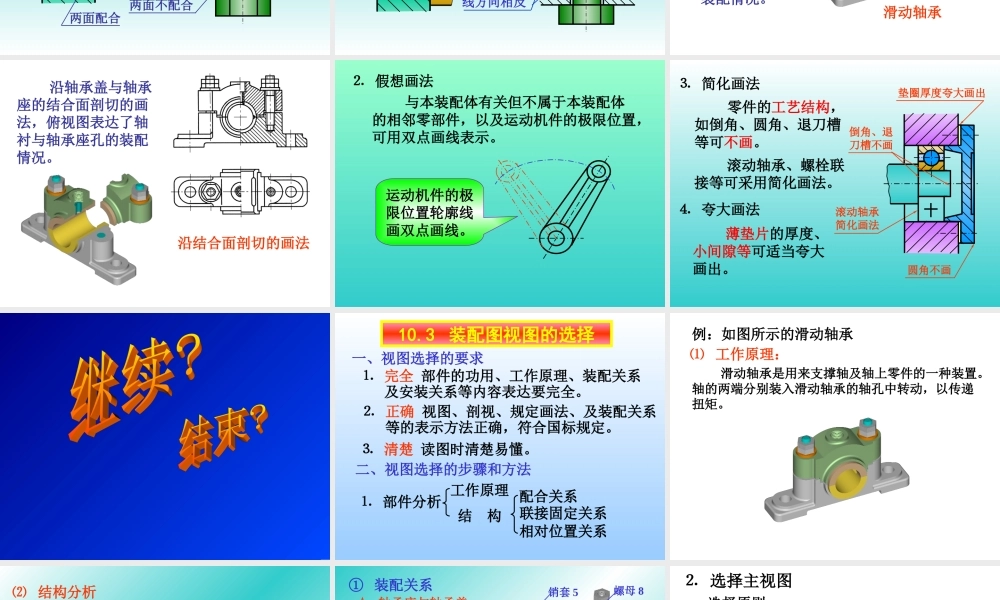

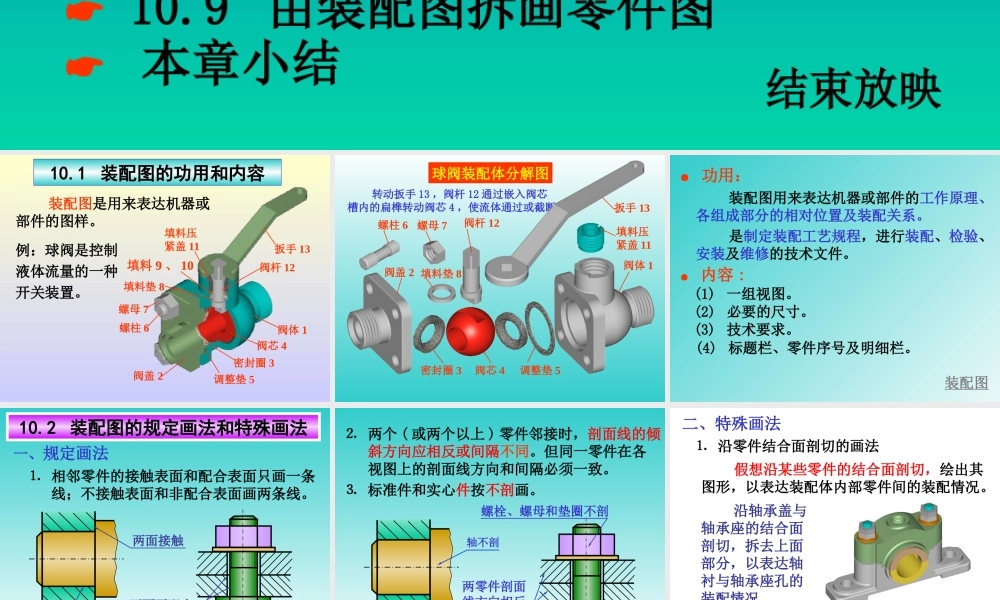

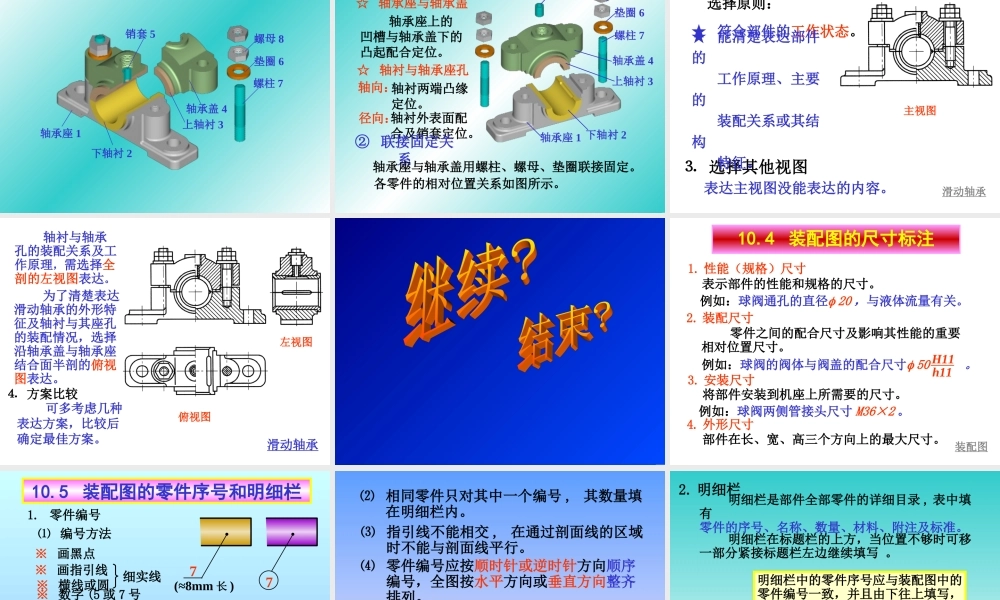

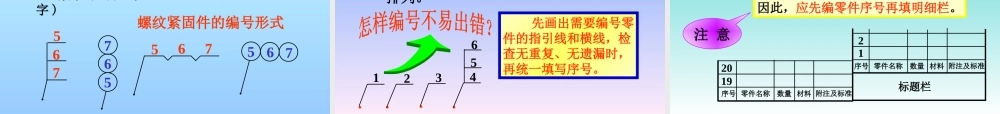

10.1装配图的功用和内容10.2装配图的规定画法和特殊画法10.3装配图视图的选择10.4装配图的尺寸标注10.6画装配图的方法和步骤10.7常见装配结构10.5装配图的零件序号和明细栏10.8读装配图的方法和步骤10.9由装配图拆画零件图本章小结结束放映10.1装配图的功用和内容例：球阀是控制液体流量的一种开关装置。装配图是用来表达机器或部件的图样。密封圈3阀芯4调整垫5螺母7螺柱6阀杆12扳手13填料压紧盖11阀体1阀盖2填料垫8填料9、10球阀装配体分解图密封圈3阀芯4调整垫5螺母7螺柱6阀杆12扳手13填料压紧盖11阀体1阀盖2填料垫8转动扳手13，阀杆12通过嵌入阀芯槽内的扁榫转动阀芯4，使流体通过或截断。●功用：●内容:(1)一组视图。(2)必要的尺寸。(3)技术要求。(4)标题栏、零件序号及明细栏。装配图是制定装配工艺规程，进行装配、检验、安装及维修的技术文件。装配图用来表达机器或部件的工作原理、各组成部分的相对位置及装配关系。一、规定画法⒈相邻零件的接触表面和配合表面只画一条线；不接触表面和非配合表面画两条线。两面不配合两面配合两面接触10.2装配图的规定画法和特殊画法⒉两个(或两个以上)零件邻接时，剖面线的倾斜方向应相反或间隔不同。但同一零件在各视图上的剖面线方向和间隔必须一致。⒊标准件和实心件按不剖画。两零件剖面线方向相反螺栓、螺母和垫圈不剖轴不剖沿轴承盖与轴承座的结合面剖切，拆去上面部分，以表达轴衬与轴承座孔的装配情况。二、特殊画法假想沿某些零件的结合面剖切，绘出其图形，以表达装配体内部零件间的装配情况。⒈沿零件结合面剖切的画法滑动轴承沿轴承盖与轴承座的结合面剖切的画法，俯视图表达了轴衬与轴承座孔的装配情况。沿结合面剖切的画法⒉假想画法与本装配体有关但不属于本装配体的相邻零部件，以及运动机件的极限位置，可用双点画线表示。运动机件的极限位置轮廓线画双点画线。滚动轴承简化画法垫圈厚度夸大画出⒊简化画法⒋夸大画法零件的工艺结构，如倒角、圆角、退刀槽等可不画。薄垫片的厚度、小间隙等可适当夸大画出。圆角不画滚动轴承、螺栓联接等可采用简化画法。倒角、退刀槽不画一、视图选择的要求⒈完全部件的功用、工作原理、装配关系及安装关系等内容表达要完全。⒊清楚读图时清楚易懂。二、视图选择的步骤和方法⒈部件分析工作原理结构配合关系联接固定关系相对位置关系⒉正确视图、剖视、规定画法、及装配关系等的表示方法正确，符合国标规定。10.3装配图视图的选...
