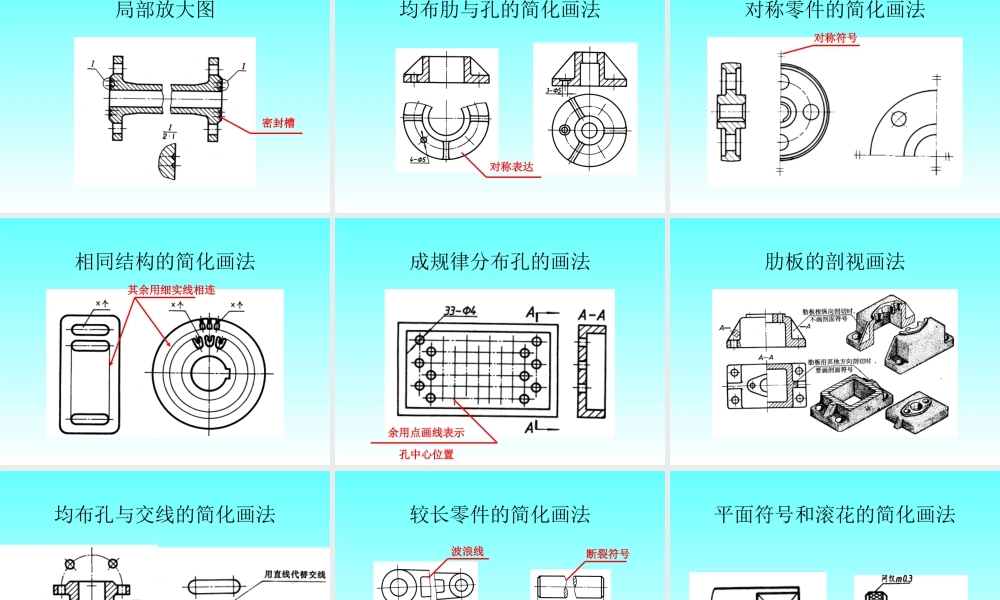

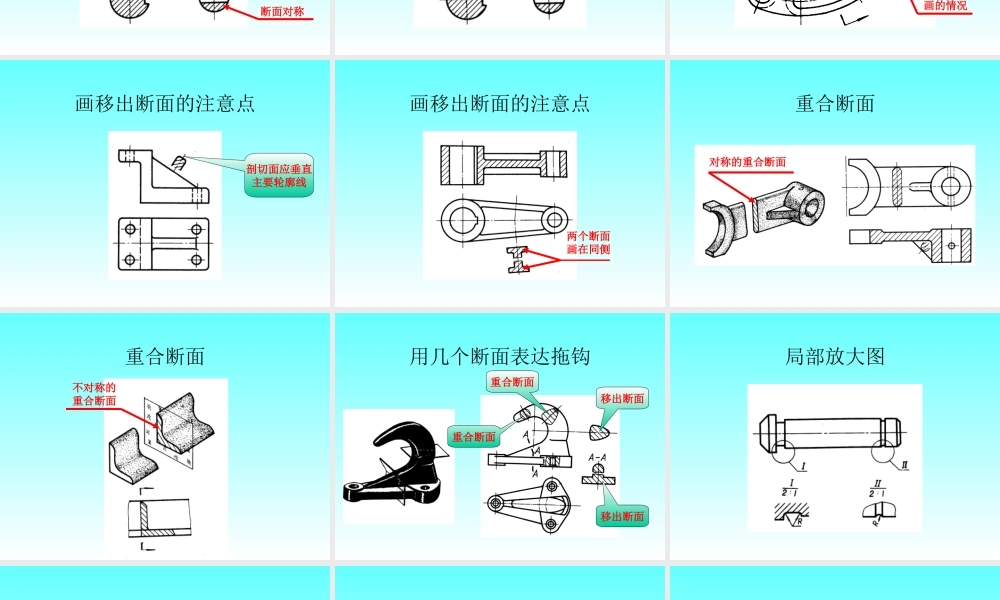

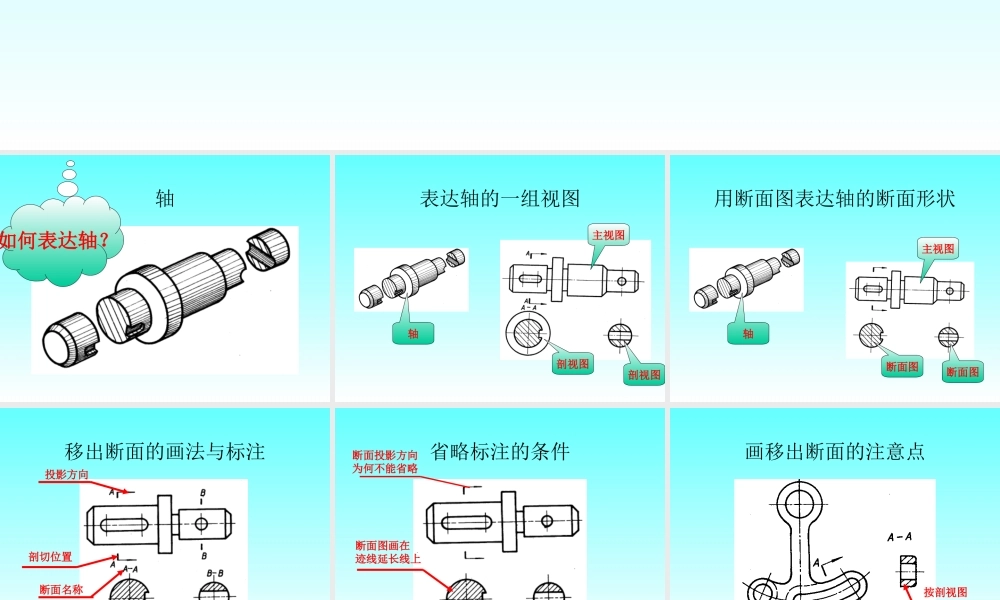

第十一讲•断面图•简化画法•其他规定画法•教材P92-102•预习P103-108•习题P45(179)•P46•P47（187）轴如何表达轴？表达轴的一组视图主视图剖视图轴剖视图用断面图表达轴的断面形状轴主视图断面图断面图移出断面的画法与标注剖切位置投影方向断面名称断面对称省略标注的条件断面图画在迹线延长线上断面投影方向为何不能省略画移出断面的注意点按剖视图画的情况画移出断面的注意点剖切面应垂直主要轮廓线画移出断面的注意点两个断面画在同侧重合断面对称的重合断面重合断面不对称的重合断面用几个断面表达拖钩移出断面移出断面重合断面重合断面局部放大图局部放大图密封槽均布肋与孔的简化画法对称表达对称零件的简化画法对称符号相同结构的简化画法其余用细实线相连成规律分布孔的画法余用点画线表示孔中心位置肋板的剖视画法均布孔与交线的简化画法较长零件的简化画法波浪线断裂符号双点画线平面符号和滚花的简化画法小结构、小斜度的简化或省略画法不按投影画不按投影画只按小端画出倾斜的圆的简化画法与水平倾斜小于30在剖视图中再作一次局部剖同方向、同间隔隔位置错开剖切平面前的结构的规定画法双点画线
