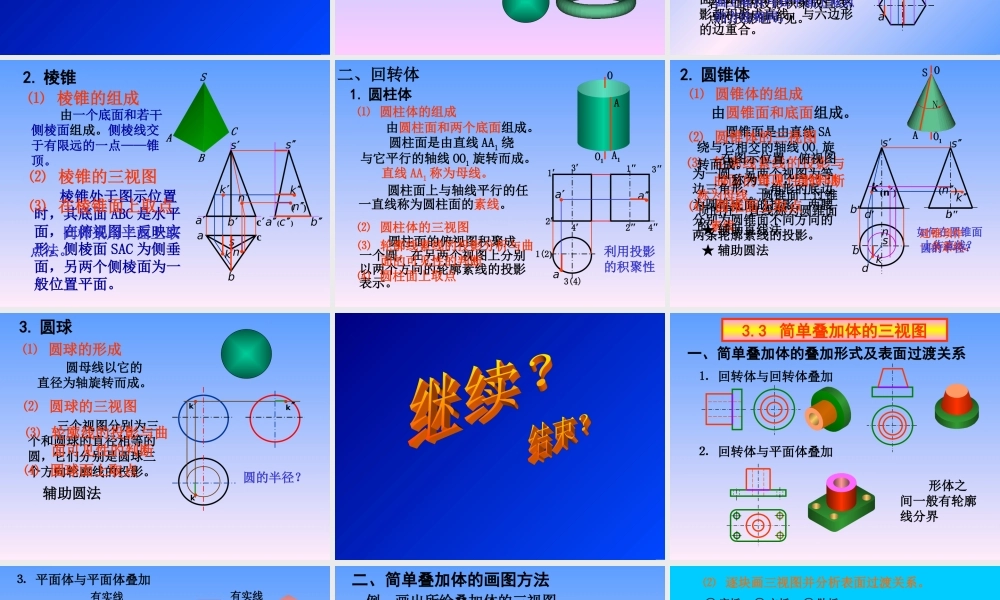

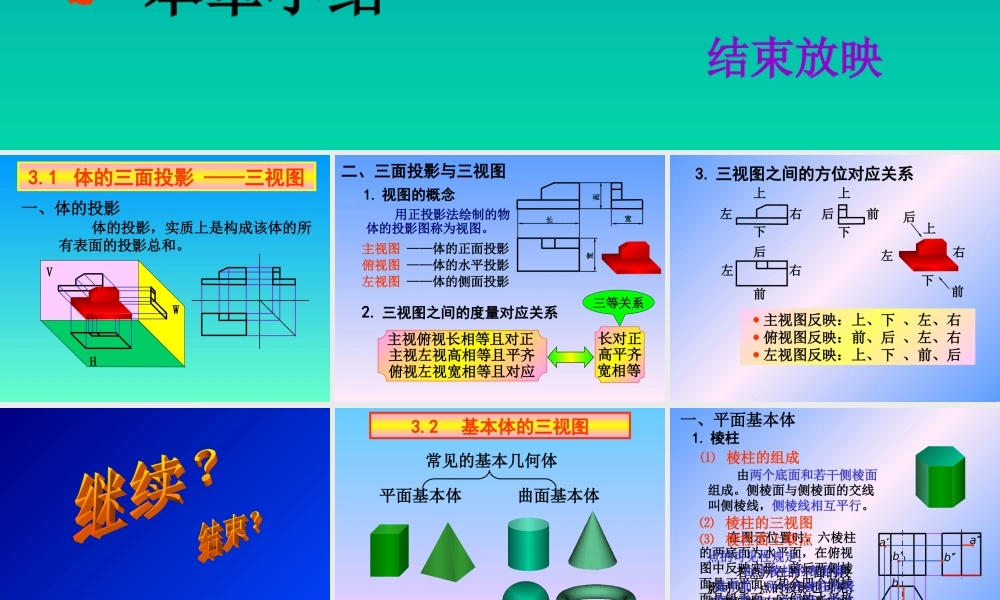

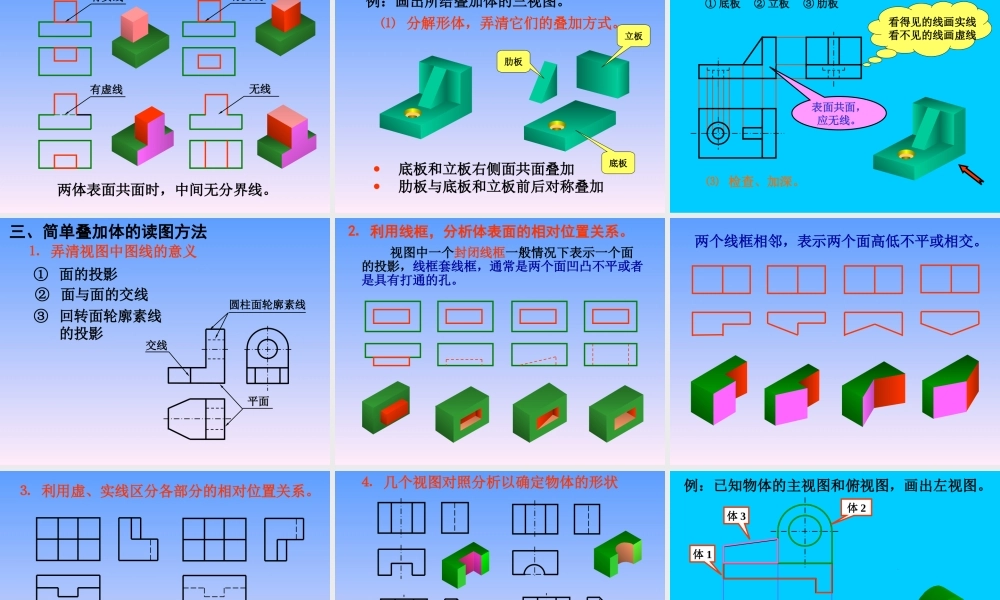

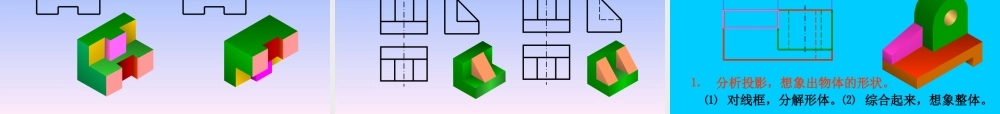

3.1体的三面投影—三视图3.2基本体的三视图3.3简单叠加体的三视图本章小结结束放映VWH3.1体的三面投影——三视图一、体的投影体的投影，实质上是构成该体的所有表面的投影总和。用正投影法绘制的物体的投影图称为视图。二、三面投影与三视图1.视图的概念主视图——体的正面投影俯视图——体的水平投影左视图——体的侧面投影2.三视图之间的度量对应关系三等关系主视俯视长相等且对正主视左视高相等且平齐俯视左视宽相等且对应长高宽宽长对正宽相等高平齐3.三视图之间的方位对应关系主视图反映：上、下、左、右俯视图反映：前、后、左、右左视图反映：上、下、前、后上下左右后前上下前后左右上下左右前后3.2基本体的三视图常见的基本几何体平面基本体曲面基本体在图示位置时，六棱柱的两底面为水平面，在俯视图中反映实形。前后两侧棱面是正平面，其余四个侧棱面是铅垂面，它们的水平投影都积聚成直线，与六边形的边重合。点的可见性规定：若点所在的平面的投影可见，点的投影也可见；若平面的投影积聚成直线，点的投影也可见。由于棱柱的表面都是平面，所以在棱柱的表面上取点与在平面上取点的方法相同。⑵棱柱的三视图⑶棱柱面上取点aaa(b)b⑴棱柱的组成b由两个底面和若干侧棱面组成。侧棱面与侧棱面的交线叫侧棱线，侧棱线相互平行。1.棱柱一、平面基本体棱锥处于图示位置时，其底面ABC是水平面，在俯视图上反映实形。侧棱面SAC为侧垂面，另两个侧棱面为一般位置平面。()ss2.棱锥⑵棱锥的三视图⑶在棱锥面上取点kkkbabca(c)bsn⑴棱锥的组成n由一个底面和若干侧棱面组成。侧棱线交于有限远的一点——锥顶。同样采用平面上取点法。nABCSac圆柱面的俯视图积聚成一个圆，在另两个视图上分别以两个方向的轮廓素线的投影表示。二、回转体1.圆柱体⑵圆柱体的三视图⑶轮廓线素线的投影分析与曲面的可见性的判断⑷圆柱面上取点aaa圆柱面上与轴线平行的任一直线称为圆柱面的素线。⑴圆柱体的组成由圆柱面和两个底面组成。圆柱面是由直线AA1绕与它平行的轴线OO1旋转而成。A1AOO1直线AA1称为母线。利用投影的积聚性1(2)1′2′1″2″3″4″3′4′3(4)⑶轮廓线素线的投影与曲面的可见性的判断s●在图示位置，俯视图为一圆。另两个视图为等边三角形，三角形的底边为圆锥底面的投影，两腰分别为圆锥面不同方向的两条轮廓素线的投影。圆锥面是由直线SA绕与它相交的轴线...
