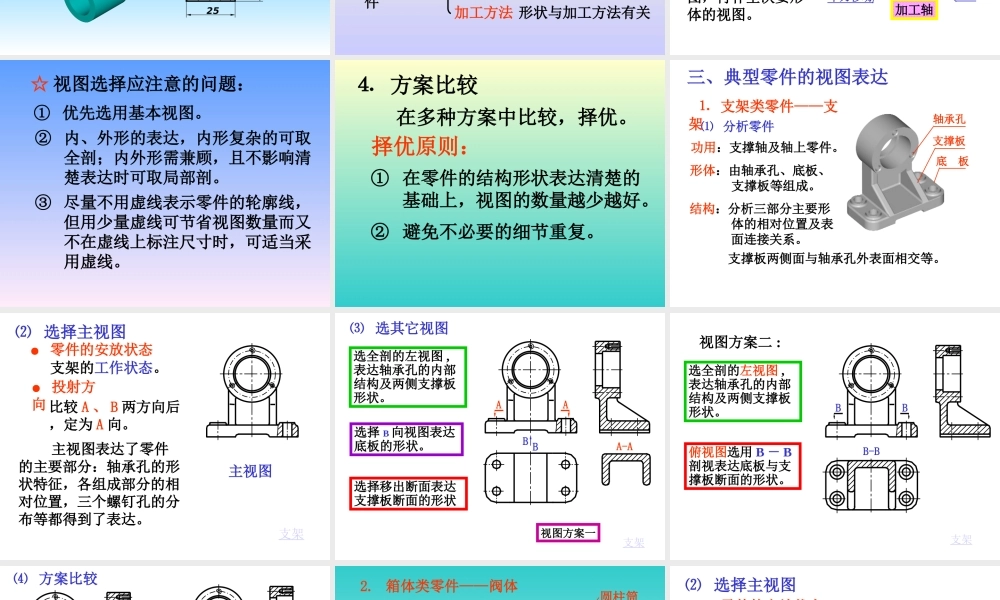

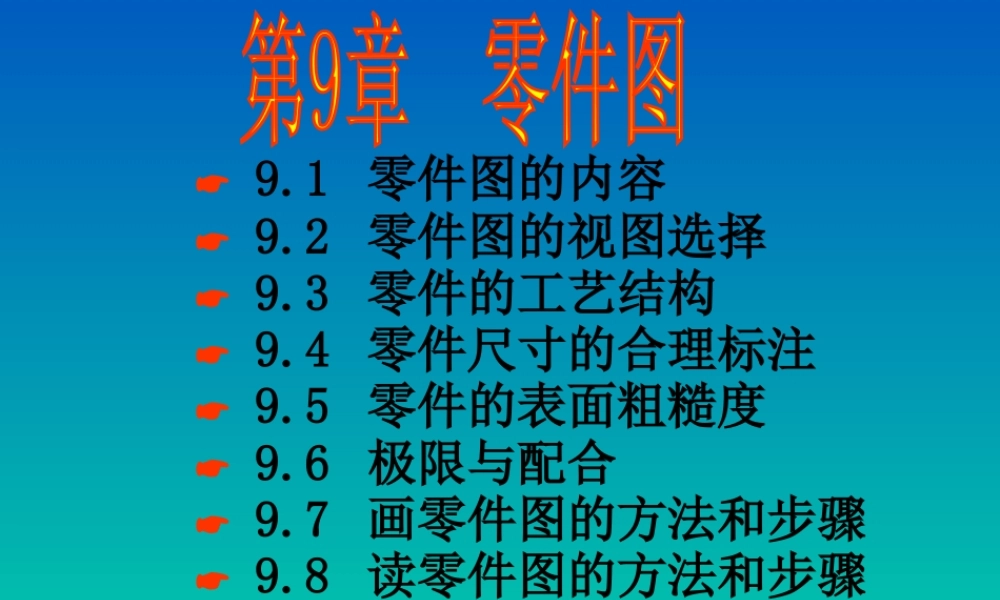

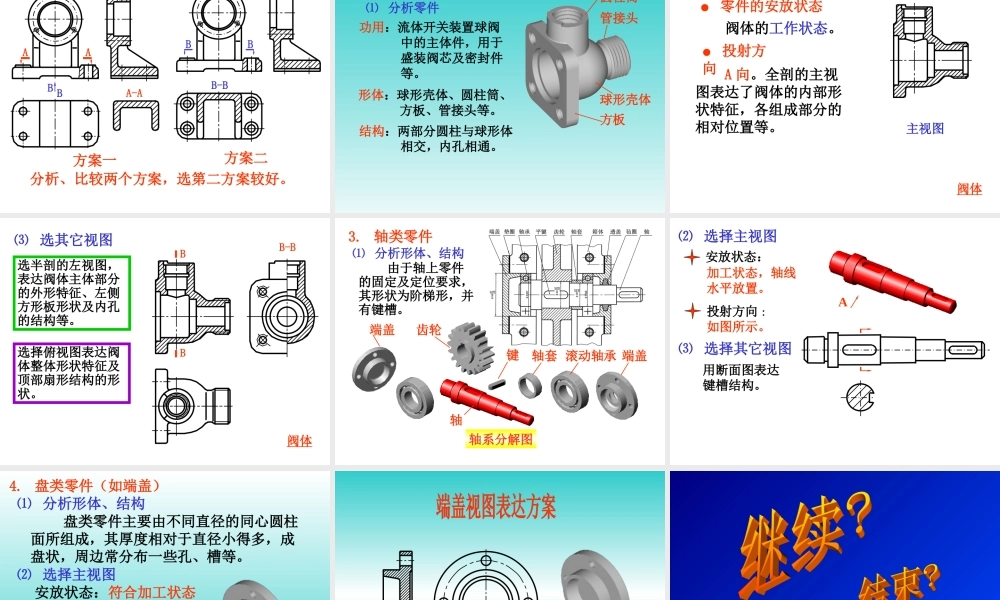

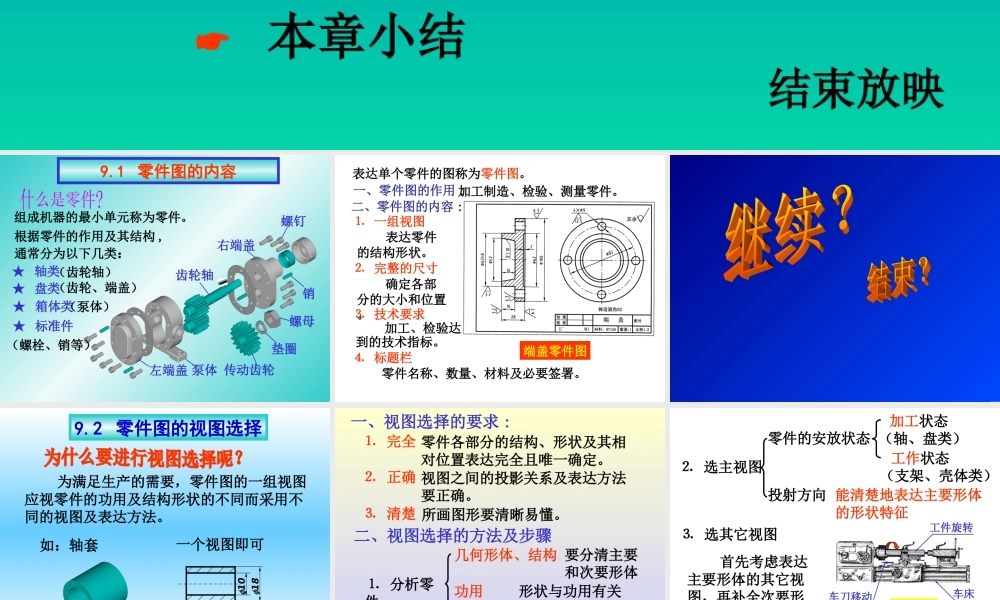

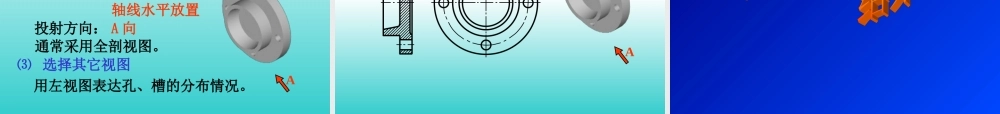

9.1零件图的内容9.2零件图的视图选择9.3零件的工艺结构9.4零件尺寸的合理标注9.5零件的表面粗糙度9.6极限与配合9.7画零件图的方法和步骤9.8读零件图的方法和步骤本章小结结束放映齿轮轴螺钉右端盖泵体左端盖销传动齿轮垫圈螺母9.1零件图的内容★轴类★盘类★箱体类★标准件（齿轮轴）根据零件的作用及其结构,通常分为以下几类：组成机器的最小单元称为零件。（齿轮、端盖）（螺栓、销等）（泵体）一、零件图的作用:二、零件图的内容:⒈一组视图⒉完整的尺寸⒊技术要求⒋标题栏表达零件的结构形状。确定各部分的大小和位置。加工、检验达到的技术指标。零件名称、数量、材料及必要签署。加工制造、检验、测量零件。表达单个零件的图称为零件图。端盖零件图9.2零件图的视图选择为满足生产的需要，零件图的一组视图应视零件的功用及结构形状的不同而采用不同的视图及表达方法。如：轴套一个视图即可102518⒈完全⒉正确⒊清楚零件各部分的结构、形状及其相对位置表达完全且唯一确定。视图之间的投影关系及表达方法要正确。所画图形要清晰易懂。一、视图选择的要求:⒈分析零件几何形体、结构功用加工方法二、视图选择的方法及步骤要分清主要和次要形体形状与功用有关形状与加工方法有关加工轴⒉选主视图零件的安放状态投射方向加工状态（轴、盘类）工作状态（支架、壳体类）⒊选其它视图能清楚地表达主要形体的形状特征首先考虑表达主要形体的其它视图，再补全次要形体的视图。工件旋转车床车刀移动②内、外形的表达，内形复杂的可取全剖；内外形需兼顾，且不影响清楚表达时可取局部剖。③尽量不用虚线表示零件的轮廓线，但用少量虚线可节省视图数量而又不在虚线上标注尺寸时，可适当采用虚线。☆视图选择应注意的问题：①优先选用基本视图。择优原则：①在零件的结构形状表达清楚的基础上，视图的数量越少越好。⒋方案比较在多种方案中比较，择优。②避免不必要的细节重复。三、典型零件的视图表达⑴分析零件功用：支撑轴及轴上零件。结构：分析三部分主要形体的相对位置及表面连接关系。形体：由轴承孔、底板、支撑板等组成。支撑板两侧面与轴承孔外表面相交等。⒈支架类零件——支架支撑板底板轴承孔⑵选择主视图●零件的安放状态支架的工作状态。●投射方向主视图主视图表达了零件的主要部分：轴承孔的形状特征，各组成部分的相对位置，三个螺钉孔的分布等都得到了表达。支架比较A、B两方向后，定为A向。⑶选其它视图视图方案...
