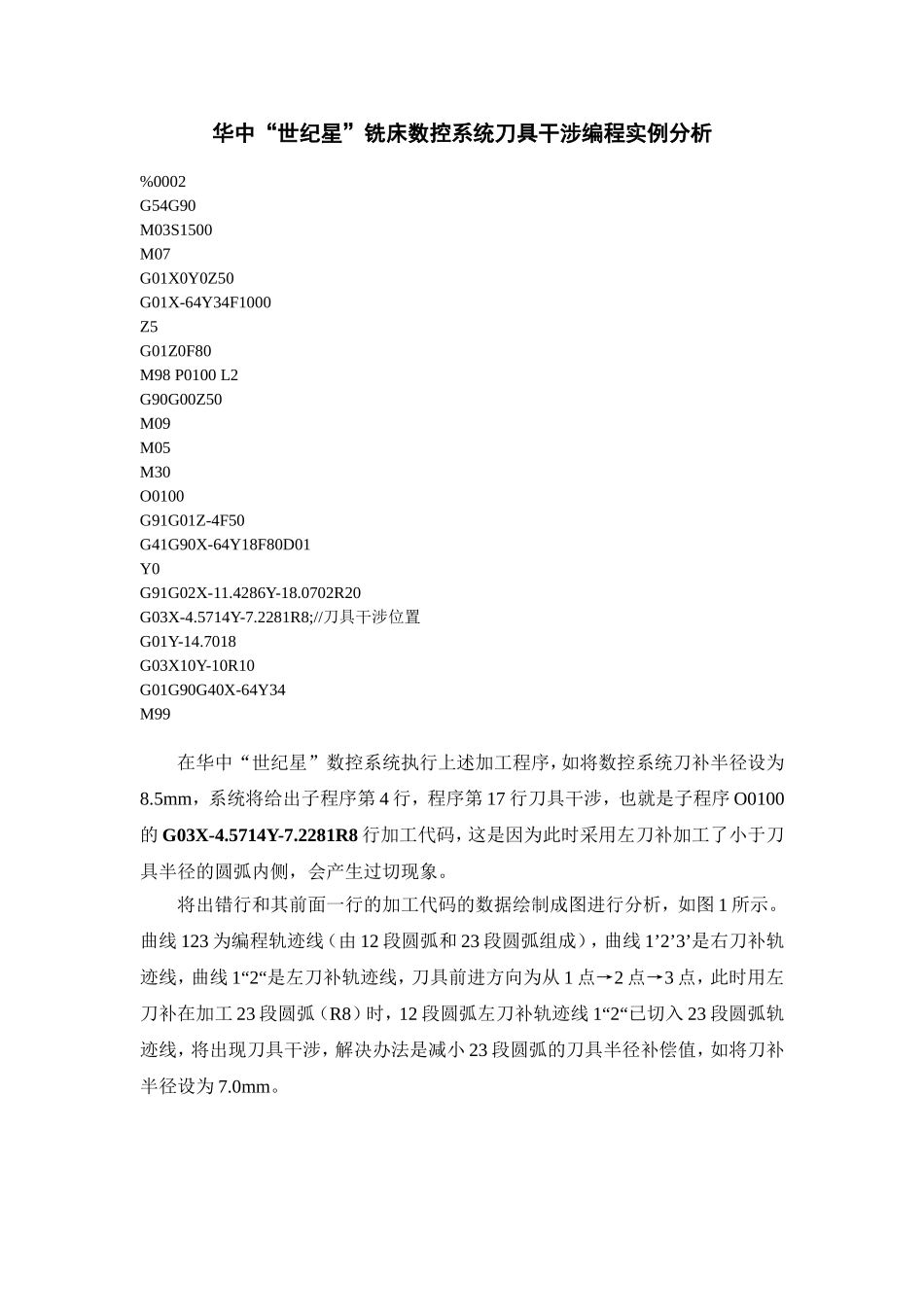

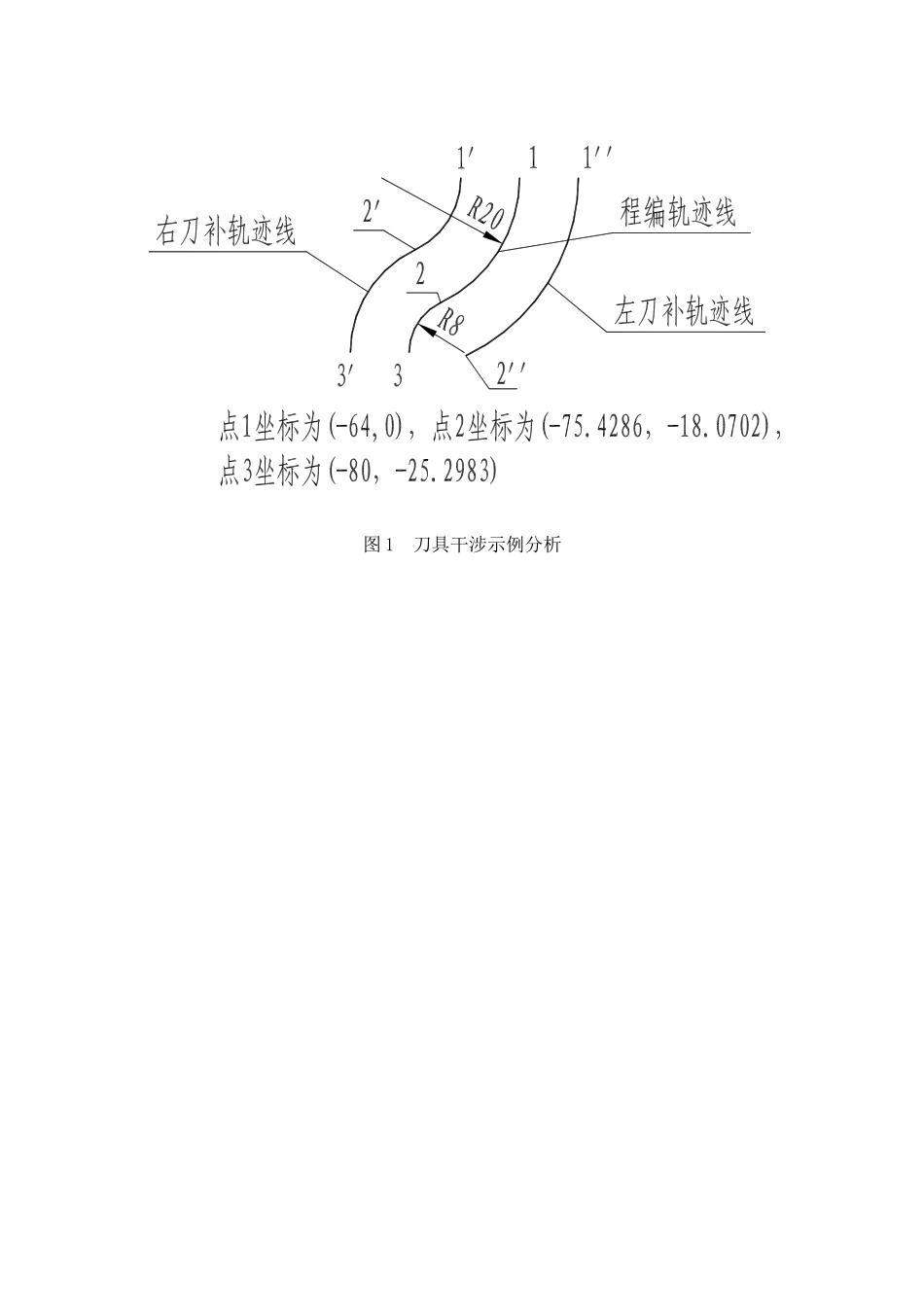

华中“世纪星”铣床数控系统刀具干涉编程实例分析%0002G54G90M03S1500M07G01X0Y0Z50G01X-64Y34F1000Z5G01Z0F80M98P0100L2G90G00Z50M09M05M30O0100G91G01Z-4F50G41G90X-64Y18F80D01Y0G91G02X-11.4286Y-18.0702R20G03X-4.5714Y-7.2281R8;//刀具干涉位置G01Y-14.7018G03X10Y-10R10G01G90G40X-64Y34M99在华中“世纪星”数控系统执行上述加工程序，如将数控系统刀补半径设为8.5mm，系统将给出子程序第4行，程序第17行刀具干涉，也就是子程序O0100的G03X-4.5714Y-7.2281R8行加工代码，这是因为此时采用左刀补加工了小于刀具半径的圆弧内侧，会产生过切现象。将出错行和其前面一行的加工代码的数据绘制成图进行分析，如图1所示。曲线123为编程轨迹线（由12段圆弧和23段圆弧组成），曲线1’2’3’是右刀补轨迹线，曲线1“2“是左刀补轨迹线，刀具前进方向为从1点→2点→3点，此时用左刀补在加工23段圆弧（R8）时，12段圆弧左刀补轨迹线1“2“已切入23段圆弧轨迹线，将出现刀具干涉，解决办法是减小23段圆弧的刀具半径补偿值，如将刀补半径设为7.0mm。图1刀具干涉示例分析
